BT4

Beugels met insteekblad

De beugels met insteekblad dienen als verborgen aansluitingen van secundaire dragers op primaire dragers of op kolommen.

CE-Markering
ETA
Gebruiksklasse 2
Brand
Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Staal S250GD + Z275 overeenkomstig DIN EN 10346,
  • Dikte 2 mm,
  • Corrosiebescherming : 275 g/m² aan beide zijden, wat overeenstemt met een zinklaagdikte van ca. 20 μm.

Voordelen

  • Er kunnen aansluitingen tot onder een hoek van 45° worden gerealiseerd,
  • Met de beugel met insteekblad conform DIN 4102 kan gemakkelijk worden voldaan aan eisen op het vlak van brandwerendheid.




Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Dwarsbalken,
  • Gordingen,
  • Gladde balken en stijlen

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Table "Afmetingen en karakteristieke waarden" cannot be displayed : no references available.

Primaire drager = primaire drager of kolom
Gecombineerde belasting :

Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60

Table "Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60" cannot be displayed : no references available.

De min. breedte van de gedragen bouwdeel = de lengtee van de staal pennen.

Voor balken en hellingen  β de karakteristieke waarden moeten met de factor worden vermenigvuldigd

β15°30°45°
factor1.00.950.90.85

R2,k waarden kunnen als volgt worden berekend : R2,k = R1,k x (aantal van pennen - 1) / (aantal van pennen).

De hoge pen is  wordt niet in aanmerking genomen voor de opwaartse drukbelasting aangezien het wordt gemonteerd in een open boorgat.

Voor nadere details, zie de ETA.

Karakteristieke waarden - Dwarsbalk op balk - R3.k and R4.k

Table "Karakteristieke waarden - Dwarsbalk op balk - R<sub>3.k</sub> and R<sub>4.k</sub>" cannot be displayed : no references available.

De min. breedte van de gedragen bouwdeel = de lengtee van de staal pennen.

De waarden R4.k zijn voor de lengte van de staal pennen.

Karakteristieke waarden - Dwarsbalk op kolom - Hout C24

Table "Karakteristieke waarden - Dwarsbalk op kolom - Hout C24" cannot be displayed : no references available.

De min. breedte van de gedragen bouwdeel = de lengtee van de staal pennen.

Voor balken en hellingen  β de karakteristieke waarden moeten met de factor worden vermenigvuldigd

β15°30°45°
factor1.00.950.90.85

De karakteristieke waarden in deze tabelle zijn geldig voor gedeeltelijke vernageling balk op balk.

R2,k waarden kunnen als volgt worden berekend : R2,k = R1,k x (aantal van pennen - 1) / (aantal van pennen).

De hoge pen is  wordt niet in aanmerking genomen voor de opwaartse drukbelasting aangezien het wordt gemonteerd in een open boorgat.

Voor nadere details, zie de ETA.

Karakteristieke waarden - Dwarsbalk op kolom - R3.k and R4.k

Table "Karakteristieke waarden - Dwarsbalk op kolom - R<sub>3.k</sub> and R<sub>4.k</sub>" cannot be displayed : no references available.

De min. breedte van de gedragen bouwdeel = de lengtee van de staal pennen.

De waarden R4.k zijn voor de lengte van de staal pennen.

Installatie

Installatie

Bevestiging

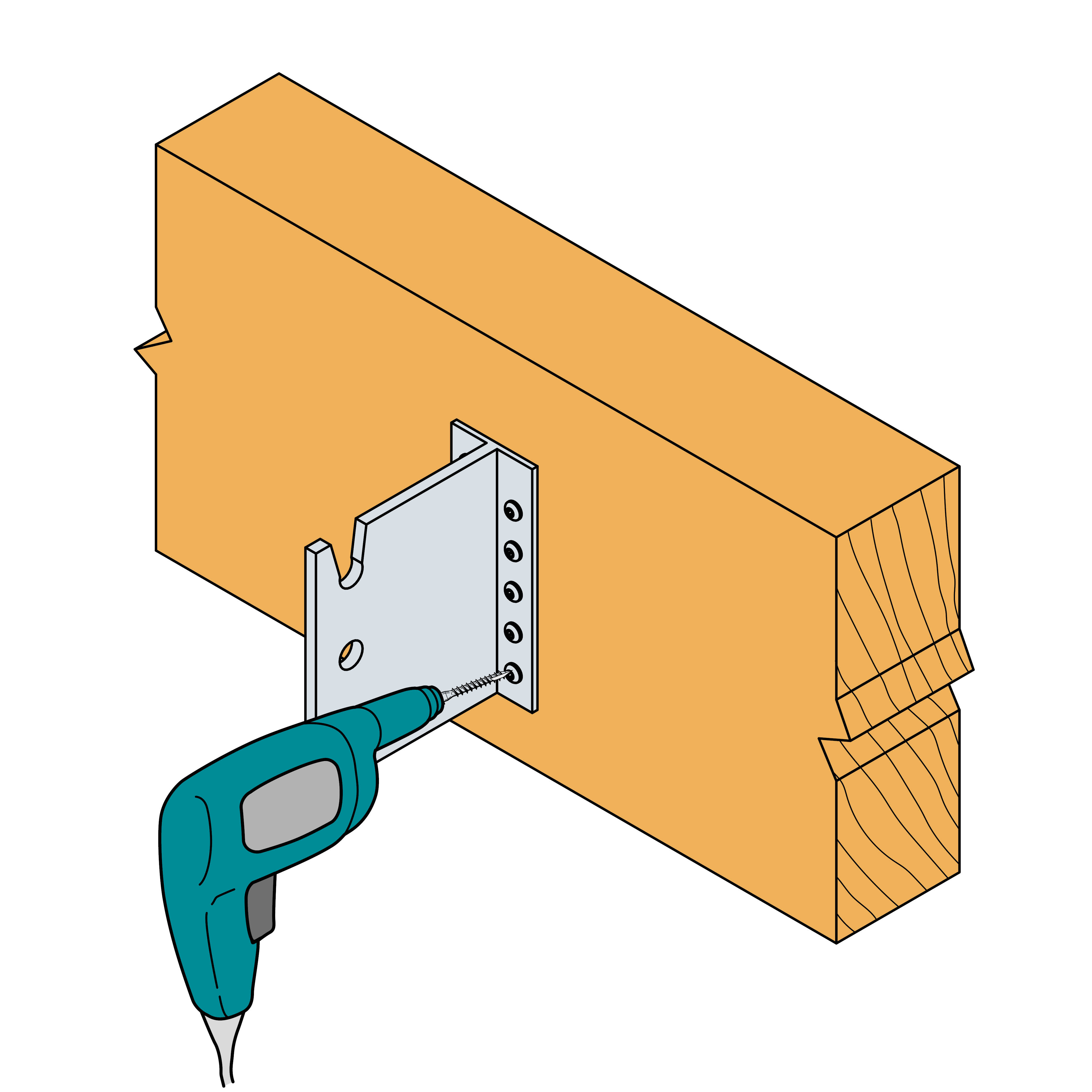

  • CNA4,0 ringnagels of CSA5,0,
  • Schroeven en pennen Ø 8 mm of Ø 12 mm.

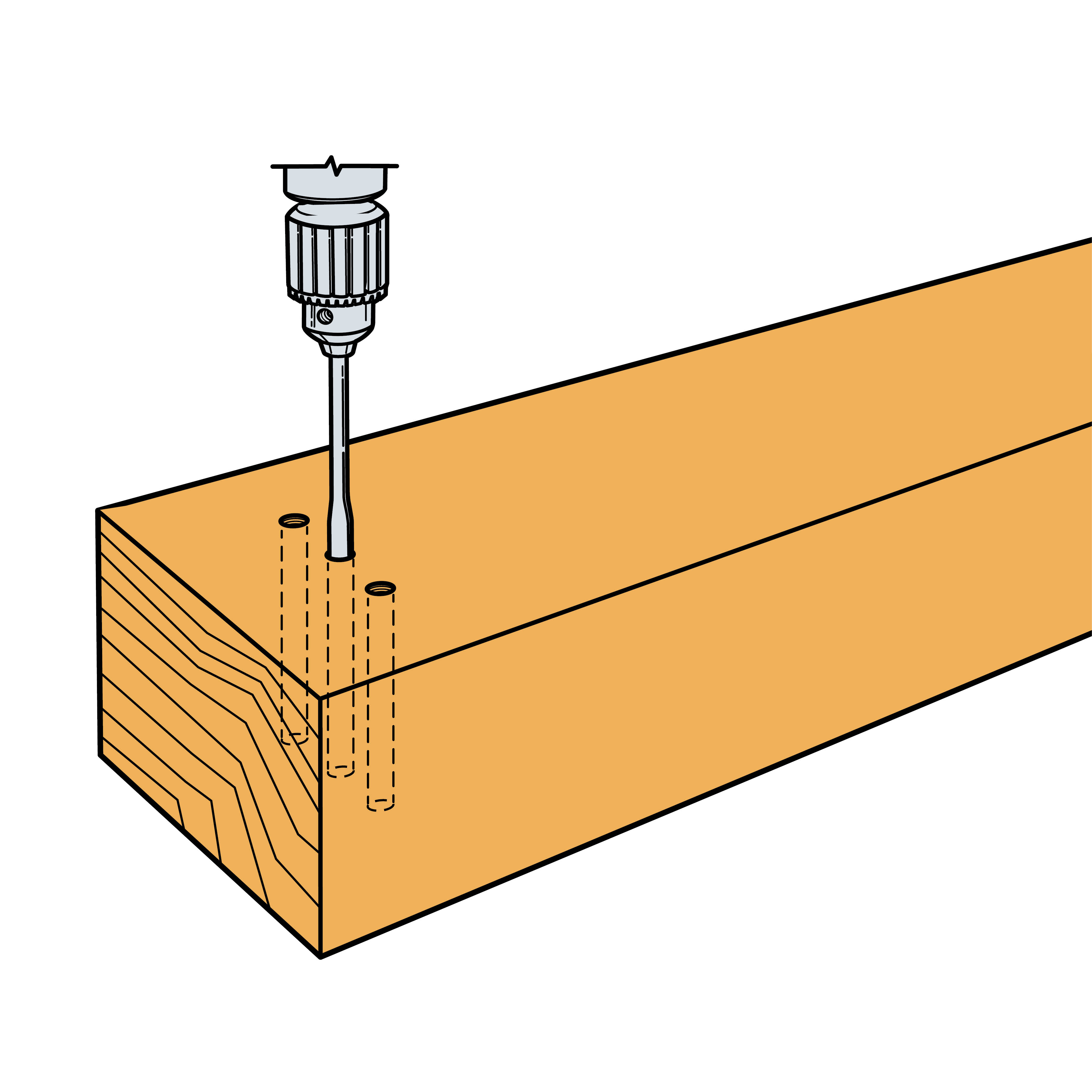

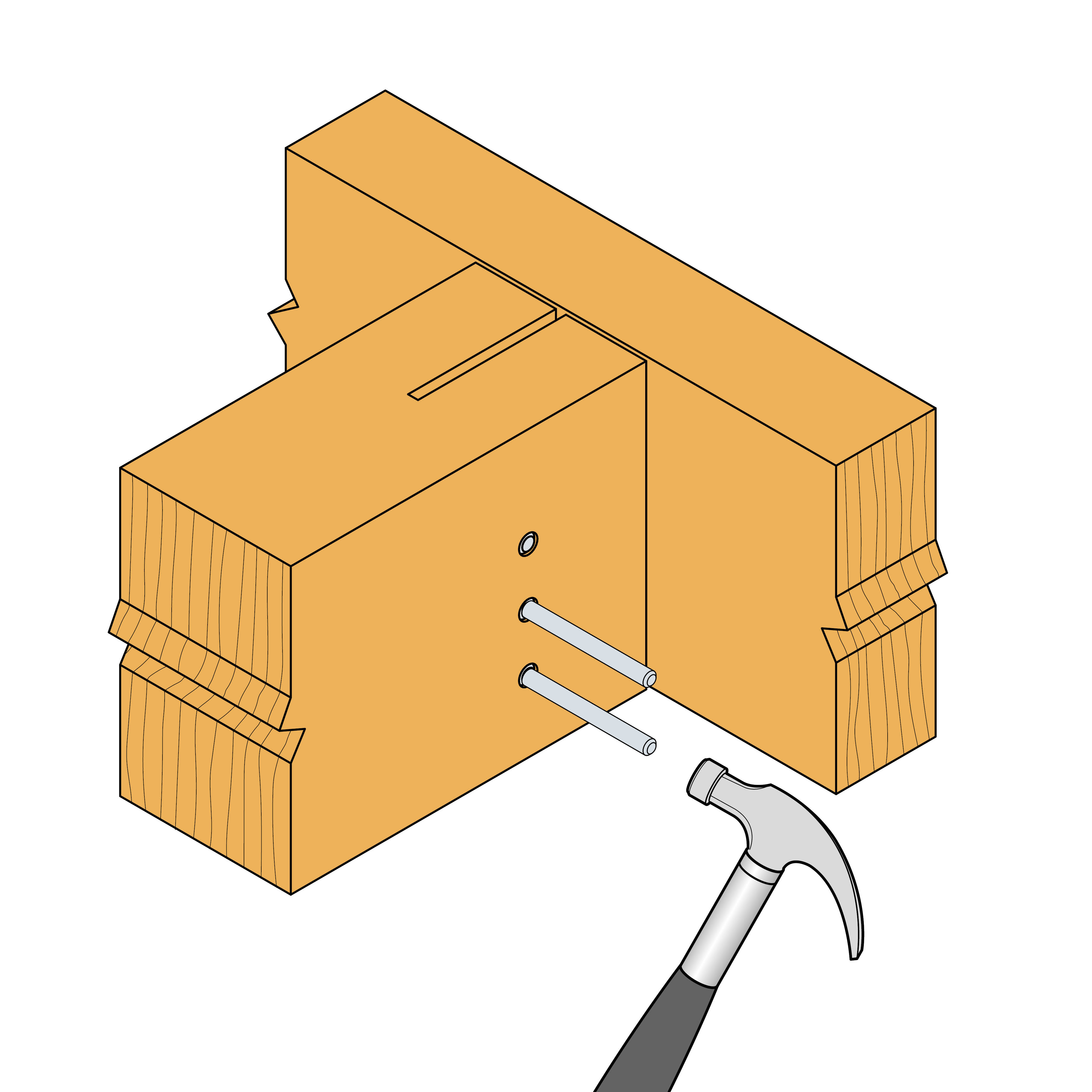

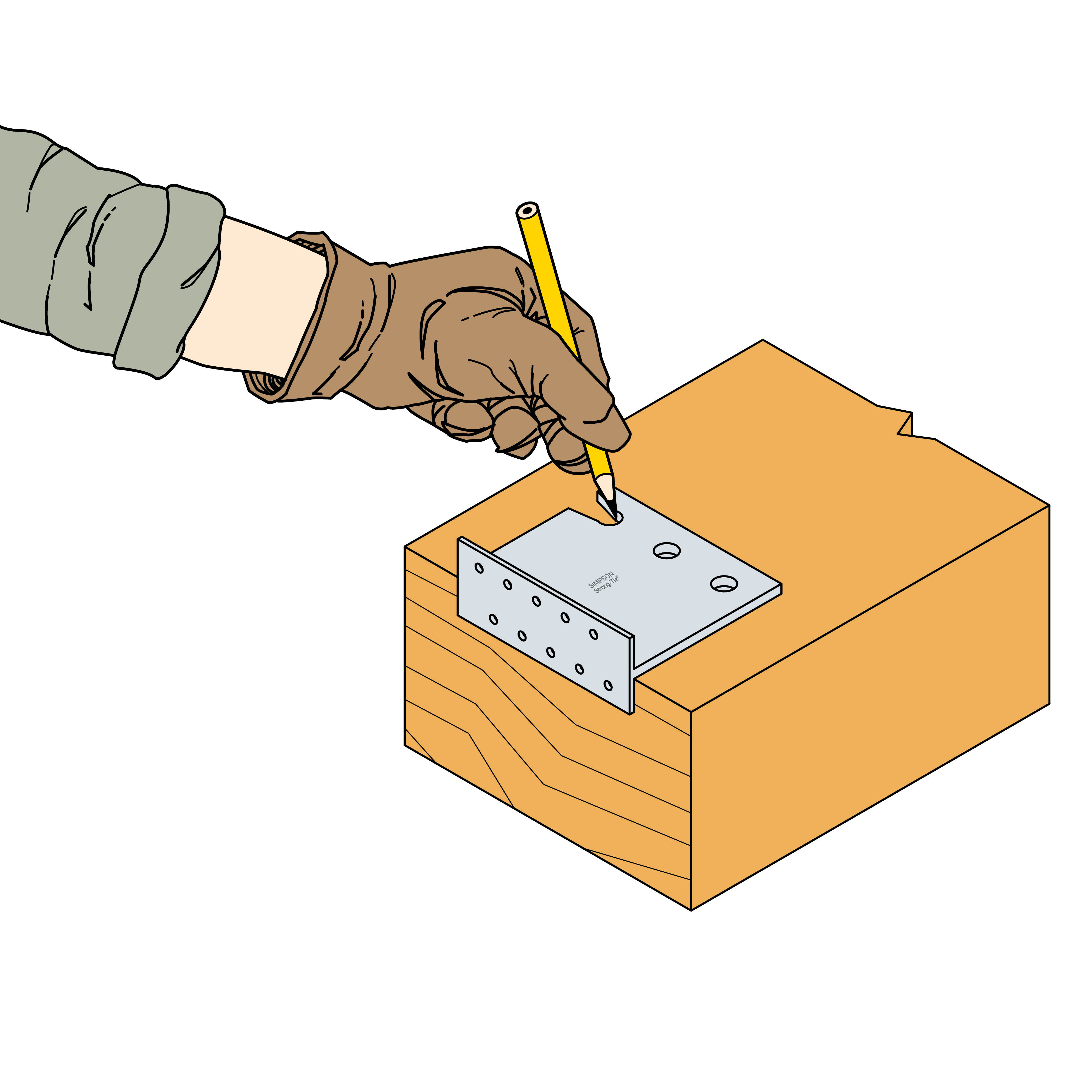

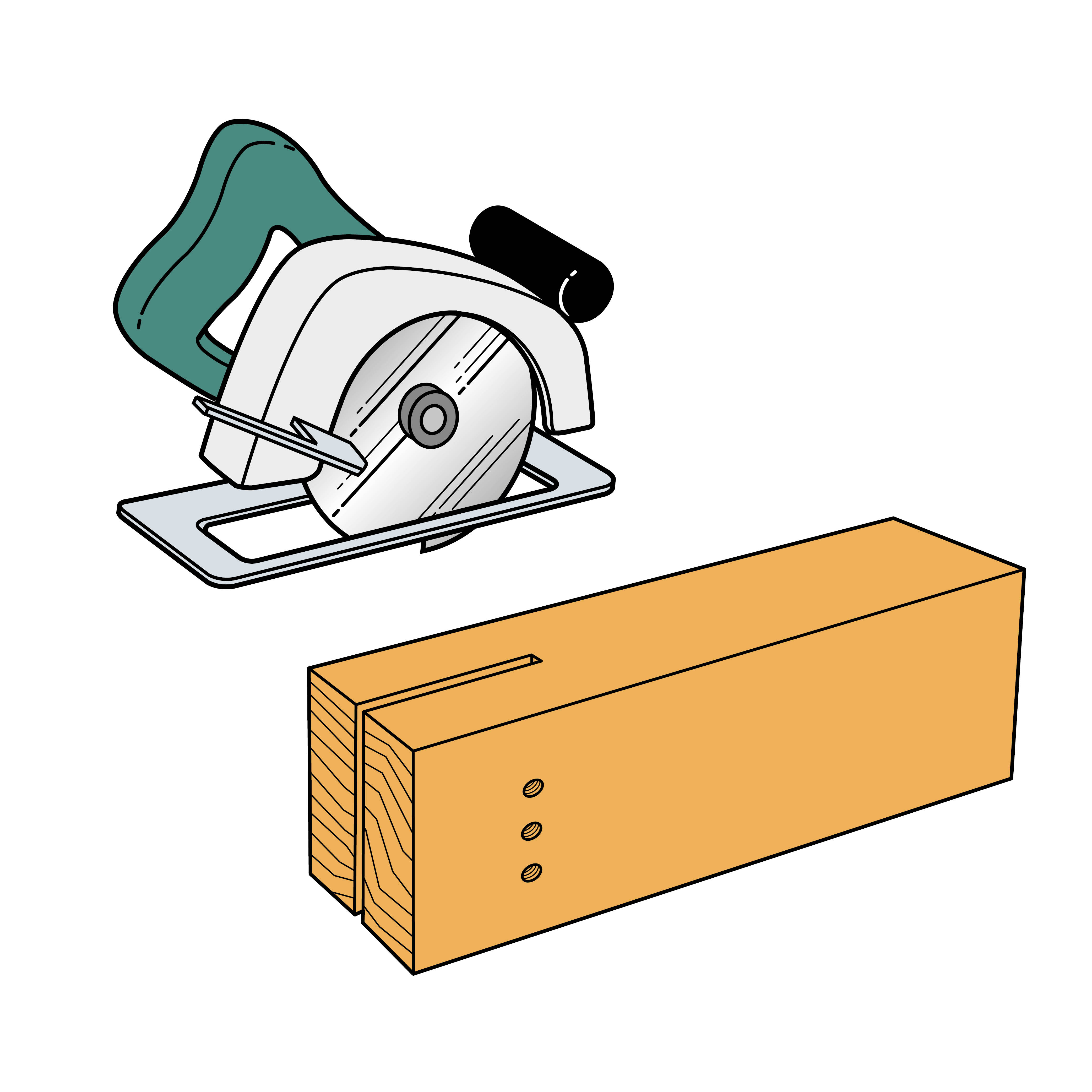

Plaatsing

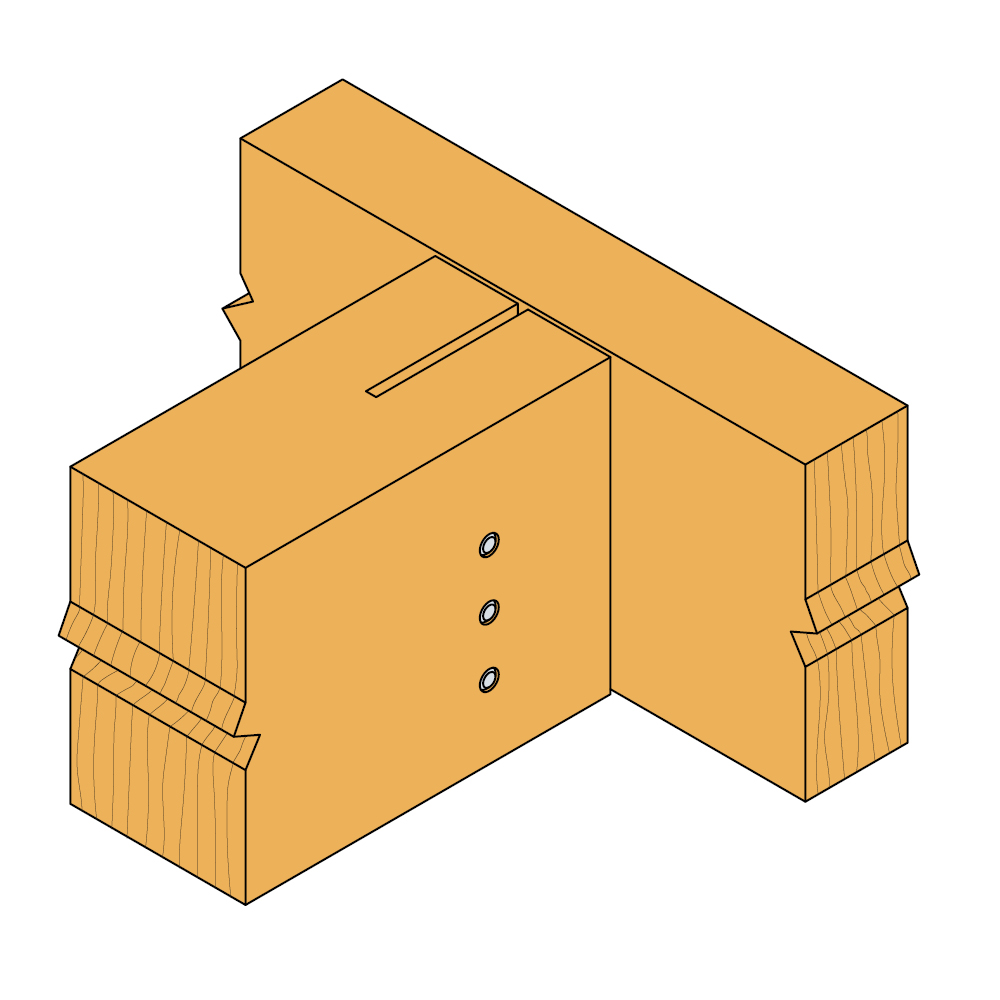

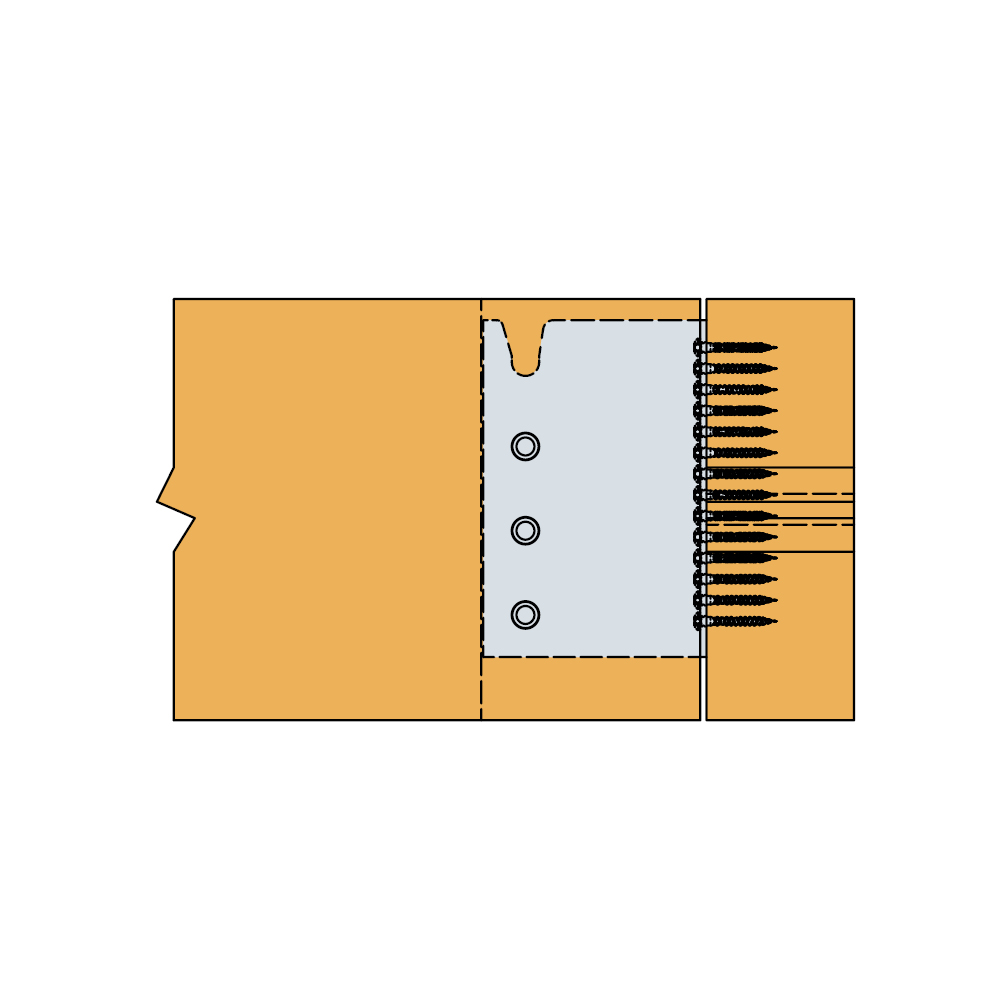

  • Beugels met insteekblad van het type BT4 zijn bijzonder geschikt voor hout-op-houtaansluitingen waarbij de richting van de houtvezels loodrecht verloopt (bijv. kolommen). De nagels moeten dan verspringend worden geplaatst.

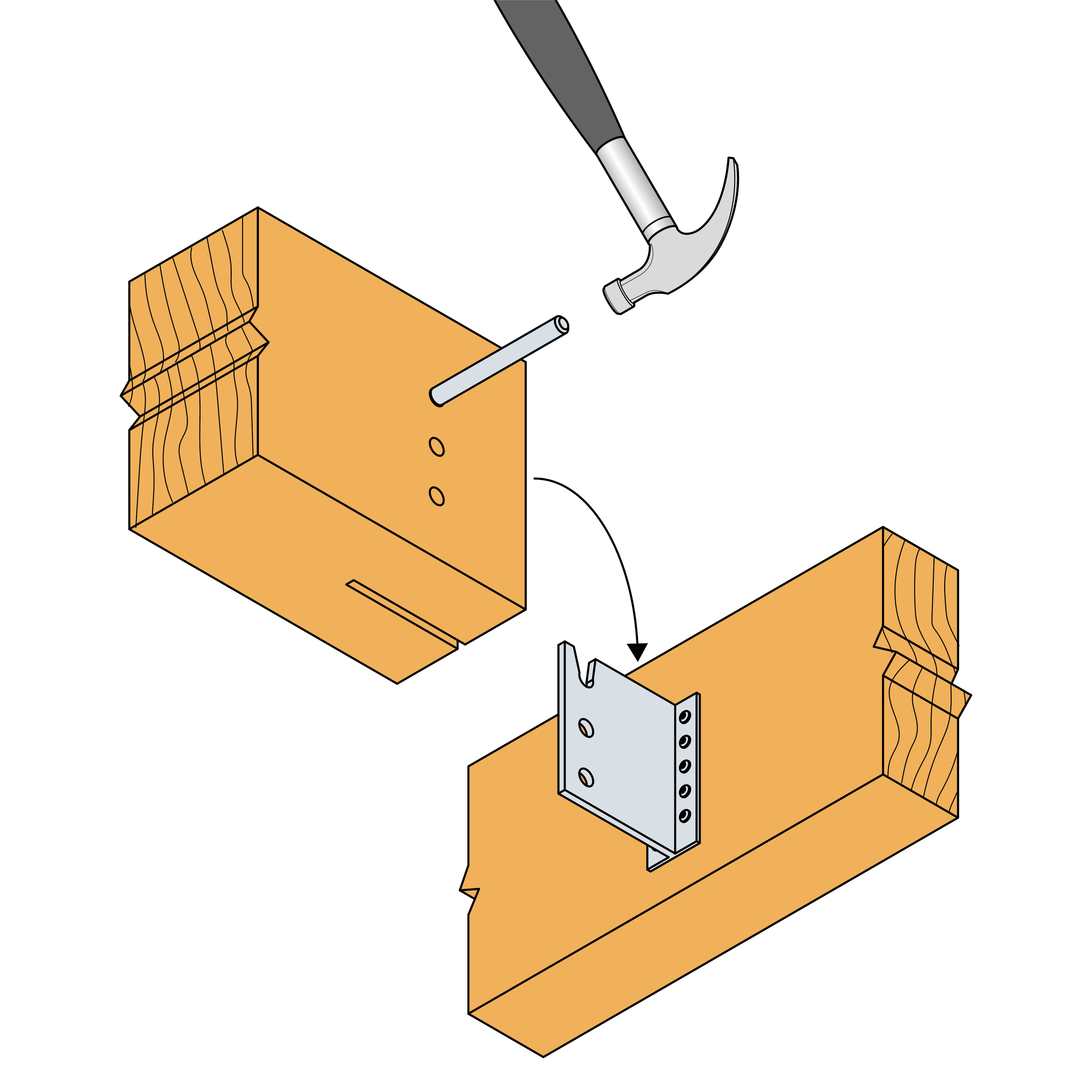

  • De montagesleuf maakt het mogelijk om de secundaire drager veilig en gemakkelijk aan te haken.
  • De beugel met insteekblad van het type BT4 kan ook als 2-rijige beugel met insteekblad worden gebruikt. Bij een dergelijke montage zijn er geen extra steunen meer vereist.

Certificering

Prestatieverklaring: DoP

Europese technische goedkeuring: ETA
