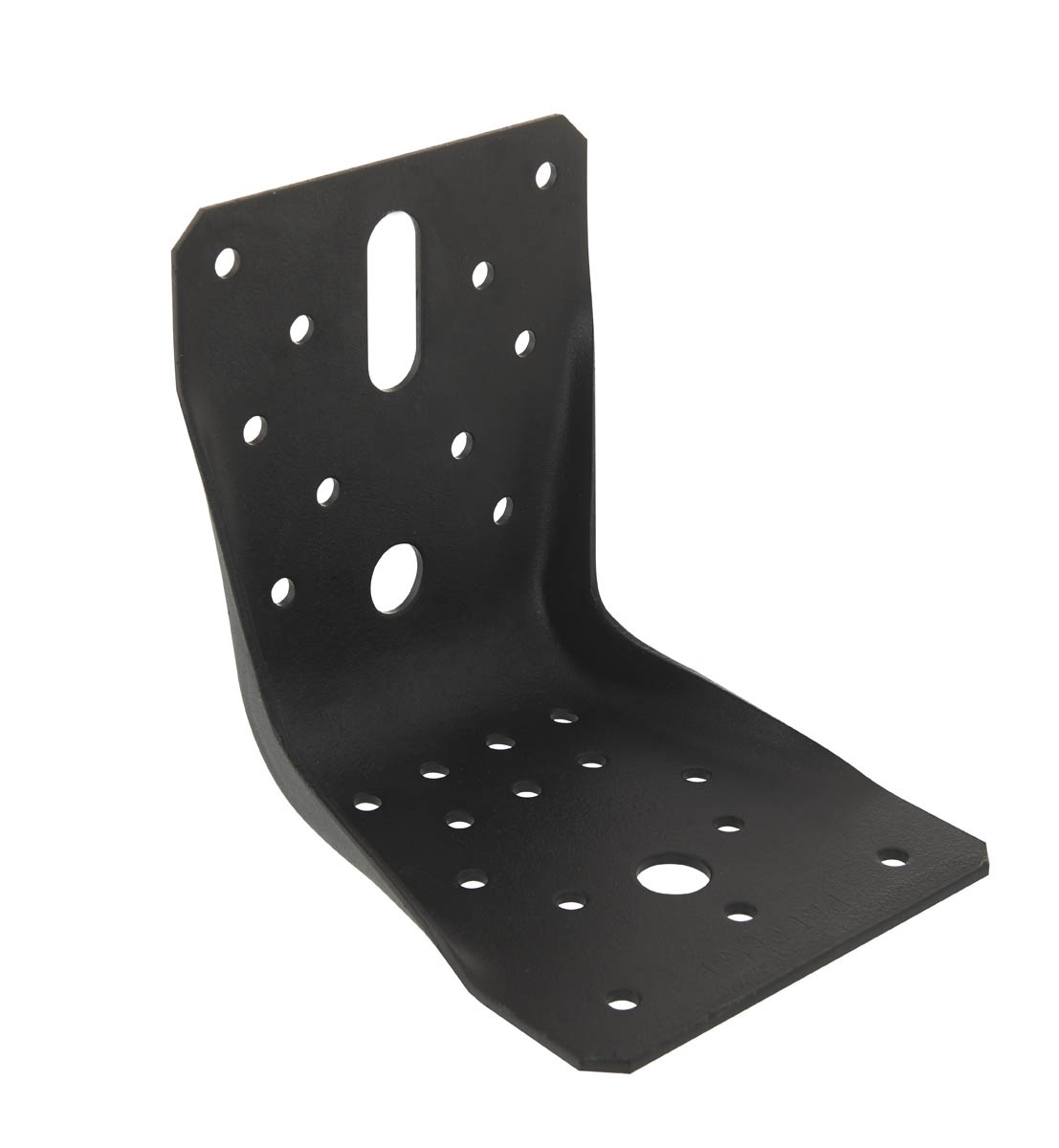

Equerre de structure - Finition noire

L'ABR100PB est une équerre renforcée, de finition noire, qui répond à des applications structurelles sur un support bois ou sur béton telles que les terrasses, les pergolas, les auvents et les carports.

Fiche technique

Marquage CE

ETA

Classe service 3

Exterieur

Acier RAL 9005

Présentation

Images

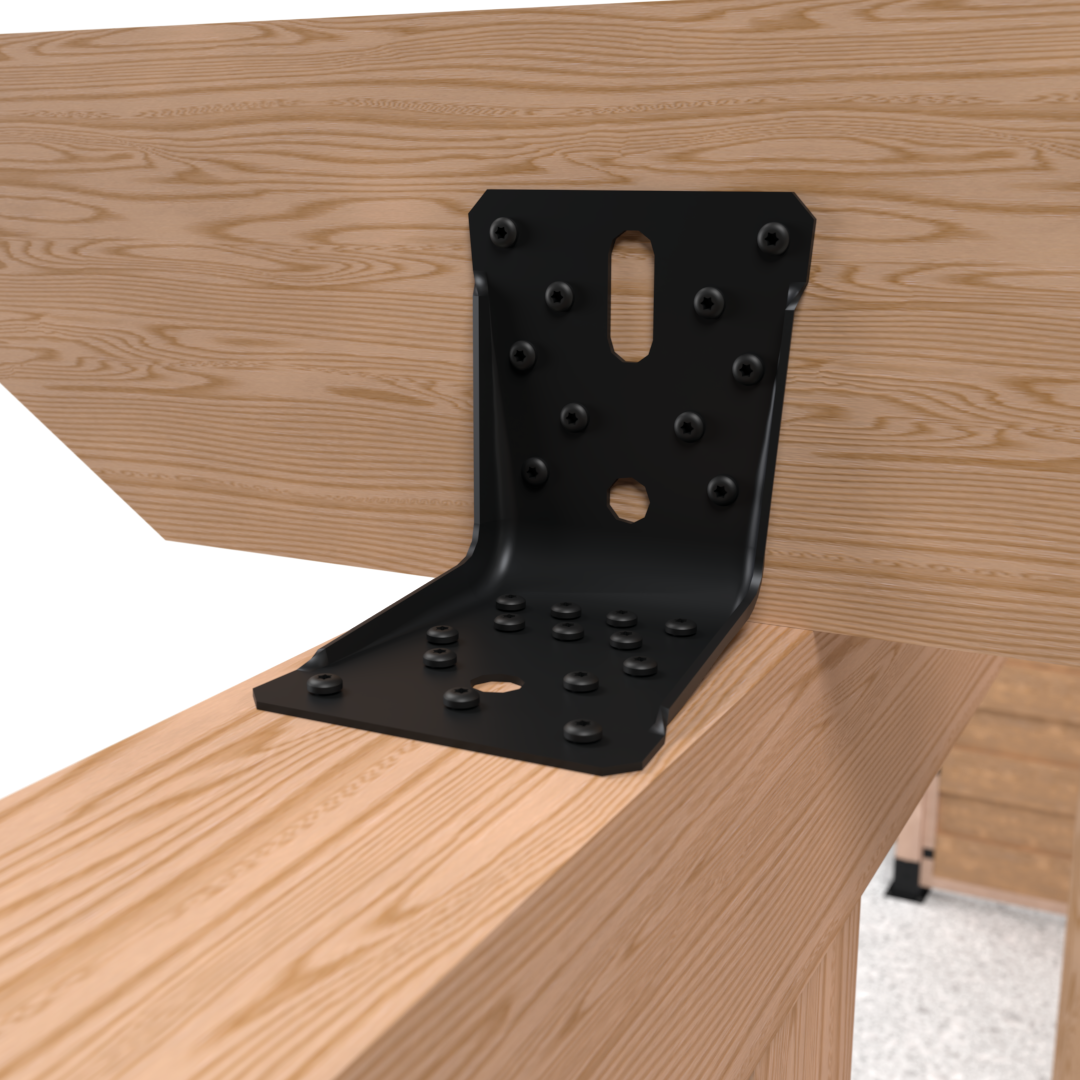

C_ABR_CovArt_Pho_Prod_Hero-1080_EU_EU_CO

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346,
Finition peinture en poudre Polyester Architecture RAL9005,
Epaisseur 2 mm.

Avantages

Finition noire pour une grande discrétion dans la structure,
Grande capacité de reprise de charge,
Assure une connexion solide et précise à 90°,
Grande polyvalence d'applications...

Application

Support

Porteur : bois massif, bois lamellé-collé, bois composite, béton, ...
Porté : bois massif, bois lamellé-collé, bois composite, ...

Domaines d'utilisation

Fixation de préaux, carports ouverts,
Ancrages de chevrons, consoles, chevêtres,
Aménagements extérieurs,
Aménagements de jardins, ...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Perçages Aile B			Perçages aile C
Références	A	B	C	Ep.	Pointes ou vis	Boulons	Oblong	Pointes ou vis	Boulons
ABR100PB	90	100	100	2	10 Ø5	1 Ø12	1 Ø12x32	14 Ø5	1 Ø12

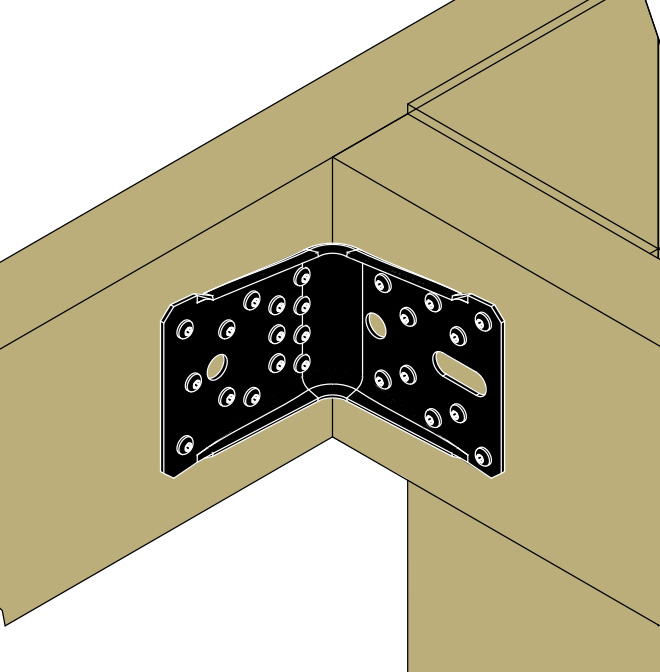

Connexion bois/bois type poutre/poutre - Assemblage avec 2 équerres

Références	Fixations				Valeurs Caractéristiques [kN]
	Aile B		Aile C		R_1,k	R_2/3,k	R_4/5,k
	Qté	Type	Qté	Type	CSA5,0x35PB	CSA5,0x35PB	CSA5,0x35PB
ABR100PB	10	CSA5,0x35PB	14	CSA5,0x35PB	11.7	12.8	4.2

Connexion bois/support rigide type poutre/ support rigide - Assemblage avec 2 équerres

Références	Fixations				Valeurs Caractéristiques [kN]
	Aile B		Aile C		R_1,k	R_2/3,k	R_4/5,k
	Qté	Type	Qté	Type	CSA5,0x35PB	CSA5,0x35PB	CSA5,0x35PB
ABR100PB	10	CSA5,0x35PB	1	WA M10-78/5	min(20,6;21,6/kmod)	8.7	10.4

Installation

Montage

Fixations

Sur bois :

Vis CSA5.0x35PB,
Boulons Ø10 mm ...

Sur support rigide :
Support béton :

Cheville mécanique : goujon WA M10-78/5
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Support maçonnerie creuse :

Cheville mécanique : cheville FPNH 10-135/65
Ancrage chimique :résine AT-HP ou POLY-GPG + tige filetée LMAS M10-120/25 + tamis SH M16-130

Installation

Approcher l’élément à fixer du support,
Visser l'équerre sur l’élément,
Si le support est en bois, visser également l’équerre sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
