NP

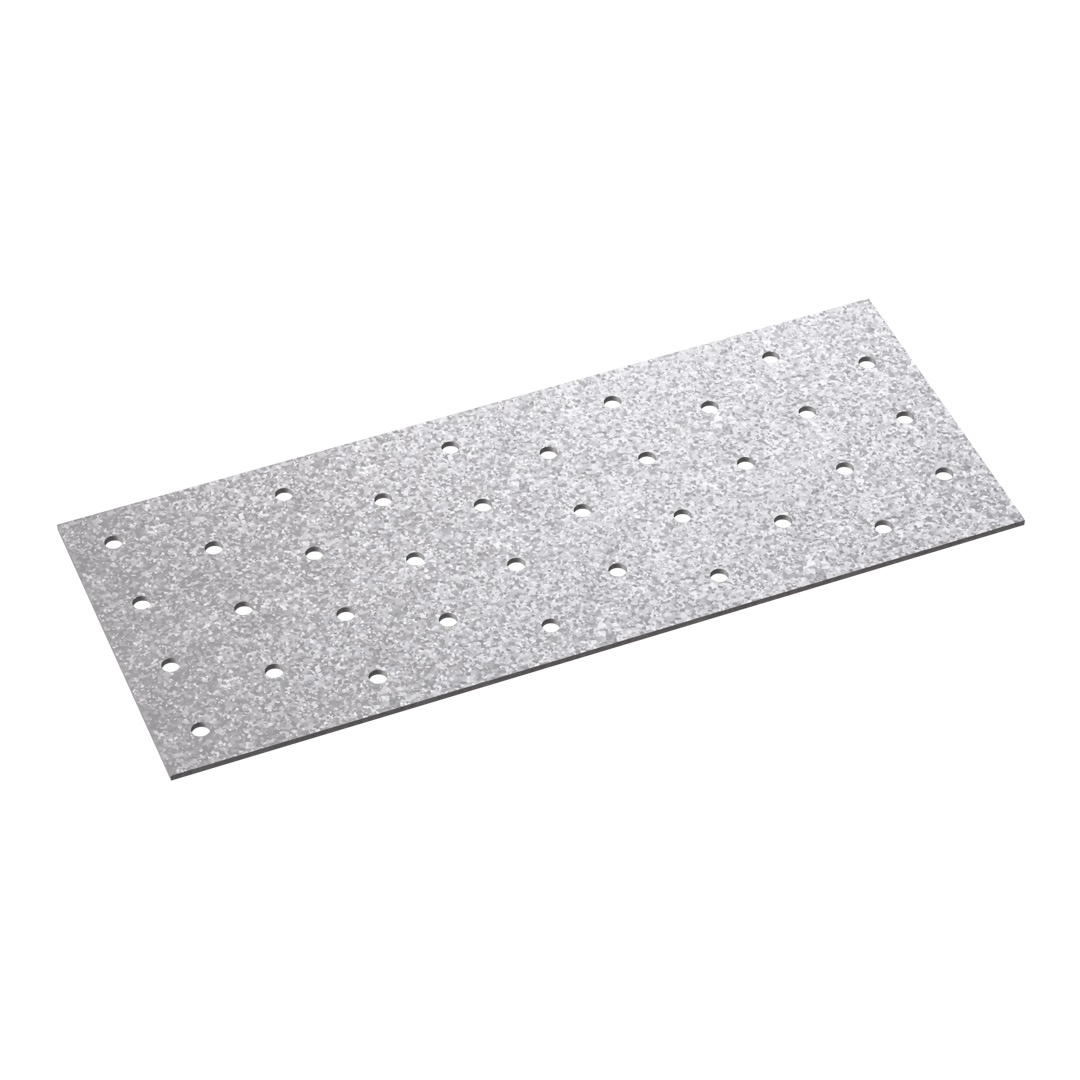

Plaque perforée

Les plaques perforées NP sont utilisées dans diverses applications, notamment pour l’aboutage, lors de liaisons poteau-poutre et d'assemblages nécessitant un pliage sur chantier.

Fiche technique
Marquage CE
Marquage CE
Acier galvanisé Z275
Acier galvanisé Z275
Intérieur
Intérieur
Classe service 2
Classe service 2
EPD
EPD
NP main image

Présentation

Images

NP hulplade 1.jpg

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur : 2 mm.

Avantages

  • Grande polyvalence d'applications,
  • Utilisable en extérieur...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, bois composite, ...
  • Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés.

Domaines d'utilisation

  • Liaison poteau/poutre,
  • Aboutage,
  • Réparations...

Données techniques

Dimensions et Valeurs Caractéristiques

Dimensions

Dimensions et Valeurs Caractéristiques
Dimensions et Valeurs Caractéristiques
Dimensions et Valeurs Caractéristiques
RéférenceDimensions des cramponsNail plates capacity
OtherDimensions[mm]PerçagesValeurs Caractéristiques - 1 plaque[kN]
Poids[kg]Quantité par boîteA[mm]B[mm]Ep.[mm]RondR₁,ₖ
QtéDiamètre
NP20/40/1200.0711004012029.0Ø5min (n x Rlat,k ; 17.8/kmod)
NP20/60/1600.145060160220.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/60/2000.1765060200225.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/80/1600.25080160228.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2000.2325080200235.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2200.265080220239.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2400.295080240242.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/100/1600.2450100160236.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/100/2000.350100200245.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/100/2400.3550100240254.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/1600.350120160244.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/2400.4125120240266.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/2600.4825120260272.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/3000.5325120300283.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/140/2000.4425140200265.0Ø5min (n x Rlat,k ; 62.4/kmod)
NP20/140/2400.5325140240278.0Ø5min (n x Rlat,k ; 62.4/kmod)
NP20/100/2200.3250100220250.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/2200.3950120220261.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/80/1800.2250801802-Ø5min (n x Rlat,k ; 35.6/kmod)

Avec :

n: nombre de fixations

Rlat.k: résistance caractéristique au cisaillement d'une fixation

Installation

Montage

Fixations

  • Pointes annelées CNA Ø4,0,
  • Vis CSA Ø5,0.

Installation

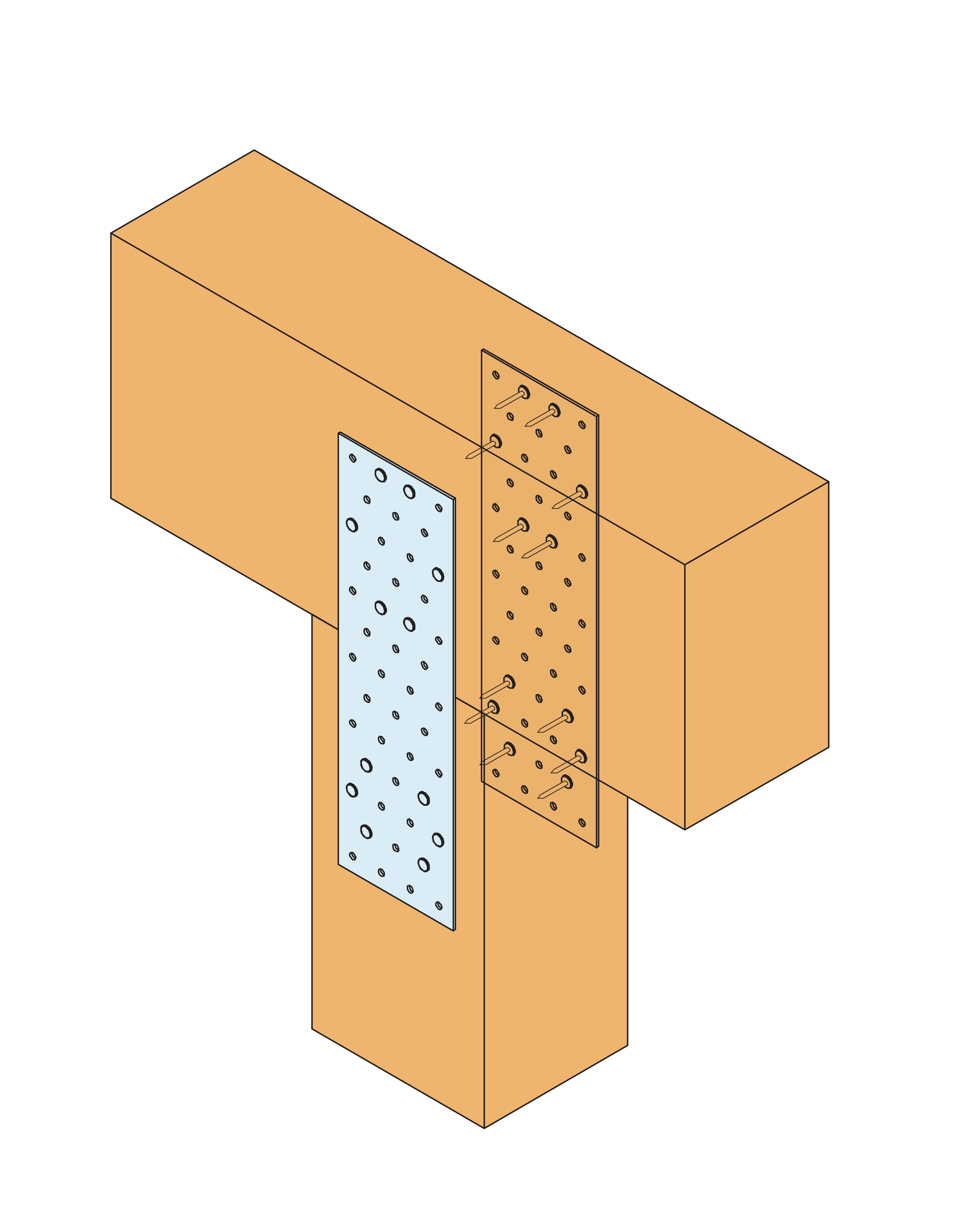

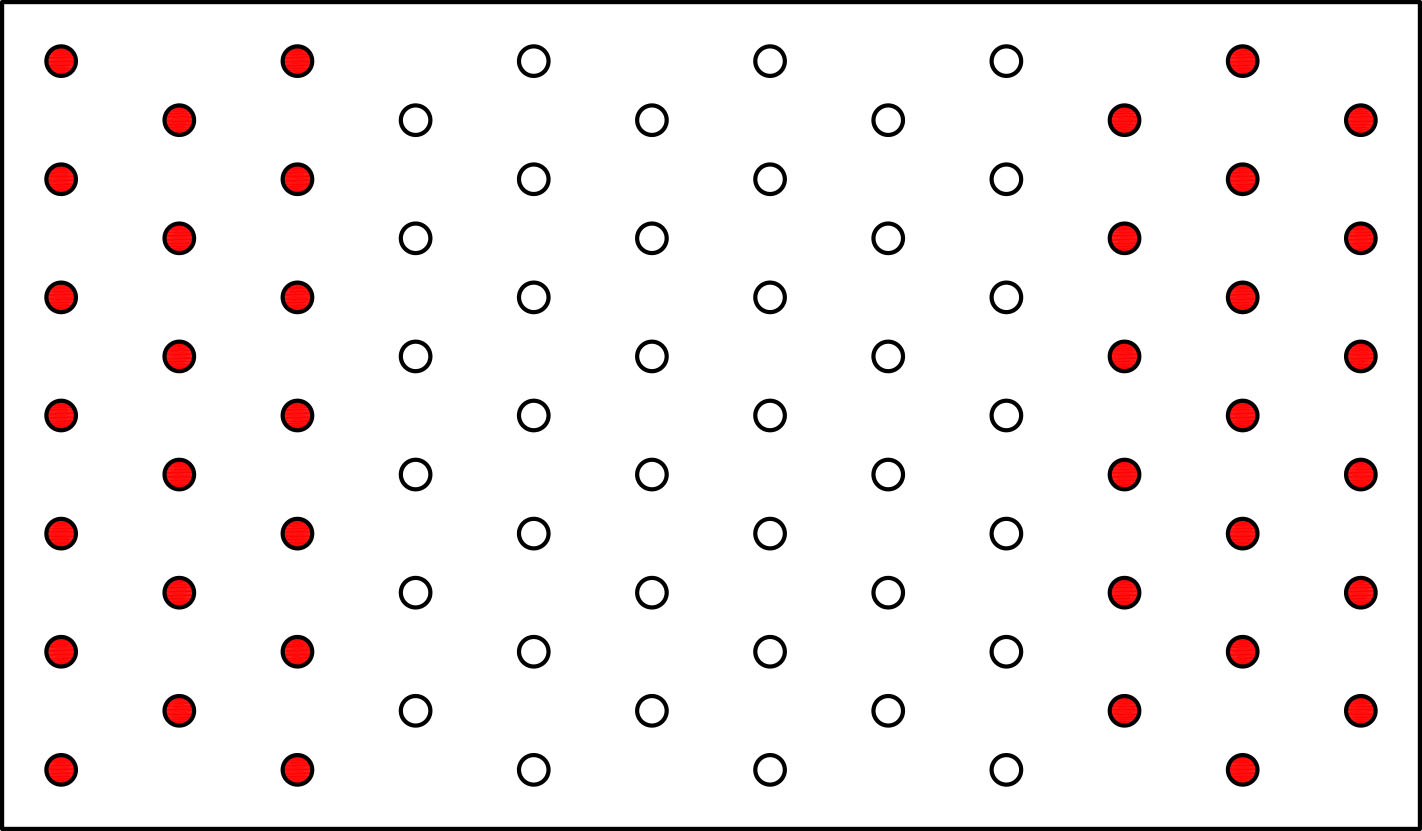

  • Approcher les deux éléments à fixer.
  • Pointer la plaque sur le 1er élément à fixer.
  • Pointer la plaque sur le 2nd élément.

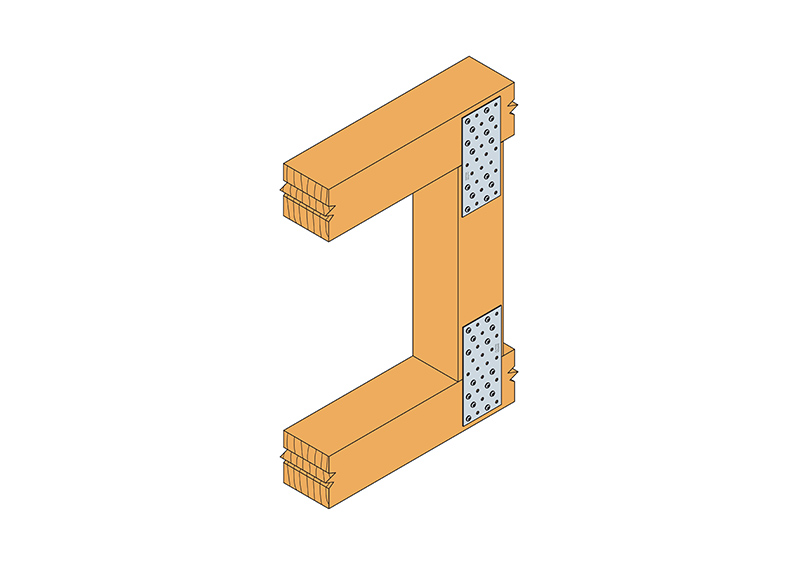

Fixation chevrons bois par équerre EBCN et aboutage des chevrons par plaques perforées NP
NP hulplade 1.jpg

Certification

Déclaration de performance (DoP)

FR-DoP-h10/0005

Déclarations environnementales de produit (EPD)

NP_SSTBP_epd
