Anker voor houtskeletstijl

Het anker AH en bijbehorende sluitring US40/50/10G (afzonderlijk aan te schaffen) verstevigen hoeken van houtskeletmuren die blootstaan aan opwaartse drukkrachten. Deze verbinder waarborgt een hoge treksterkte. Dankzij de geringe breedte kan de verbinder op 45 mm brede stijlen bevestigd worden.

Technisch gegevensblad

CE-Markering

ETA

Elektrolytisch verzinkt staal 20µm

EPD

Binner

Gebruiksklasse 2

Product Details

Afbeeldingen

Kenmerken

Materiaal

AH29050/2 : verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 2 mm,
Sluitring US40/50/10G : staal S235JR + thermisch verzinkte afwerking.

Voordelen

Smal anker voor 45 mm brede houtskeletstijlen,
Verankert de houtskeletmuur stevig in de grond (aanbevolen in aardbevingsgebieden),
Verstevigt de verbinding tussen stijl en onderregel door opdrukken van de stijl te verhinderen.

Toepassing

Ondergrond

Drager : houten, beton,
Gedragen bouwdeel : houten.

Toepassingsgebieden

Houtskeletstijlen.

Technische gegevens

Afmeting

Afmetingen

Referentie	Verbinder afmetingen
	Overig		Afmetingen[mm]				flens B	Boorgaten in drager
	Aantal per doos	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig	bolvormig
	Aantal per doos	Gewicht[kg]	A[mm]	B[mm]	C[mm]	Dikte[mm]	Schroeven of nagels	Ø13
AH29050/2-FR	40.0	0.34	292	52	40	2	23	1
AH39050/2-FR	40.0	0.4	390	52	40	2	27	1
AH49050/2-FR	40.0	0.44	492	52	40	2	36	1
AH29050/4-FR	20.0	0.52	294	54	40	4	23	1
AH39050/4-FR	20.0	0.65	394	54	40	4	27	1
AH49050/4-FR	20.0	0.68	494	54	40	4	36	1

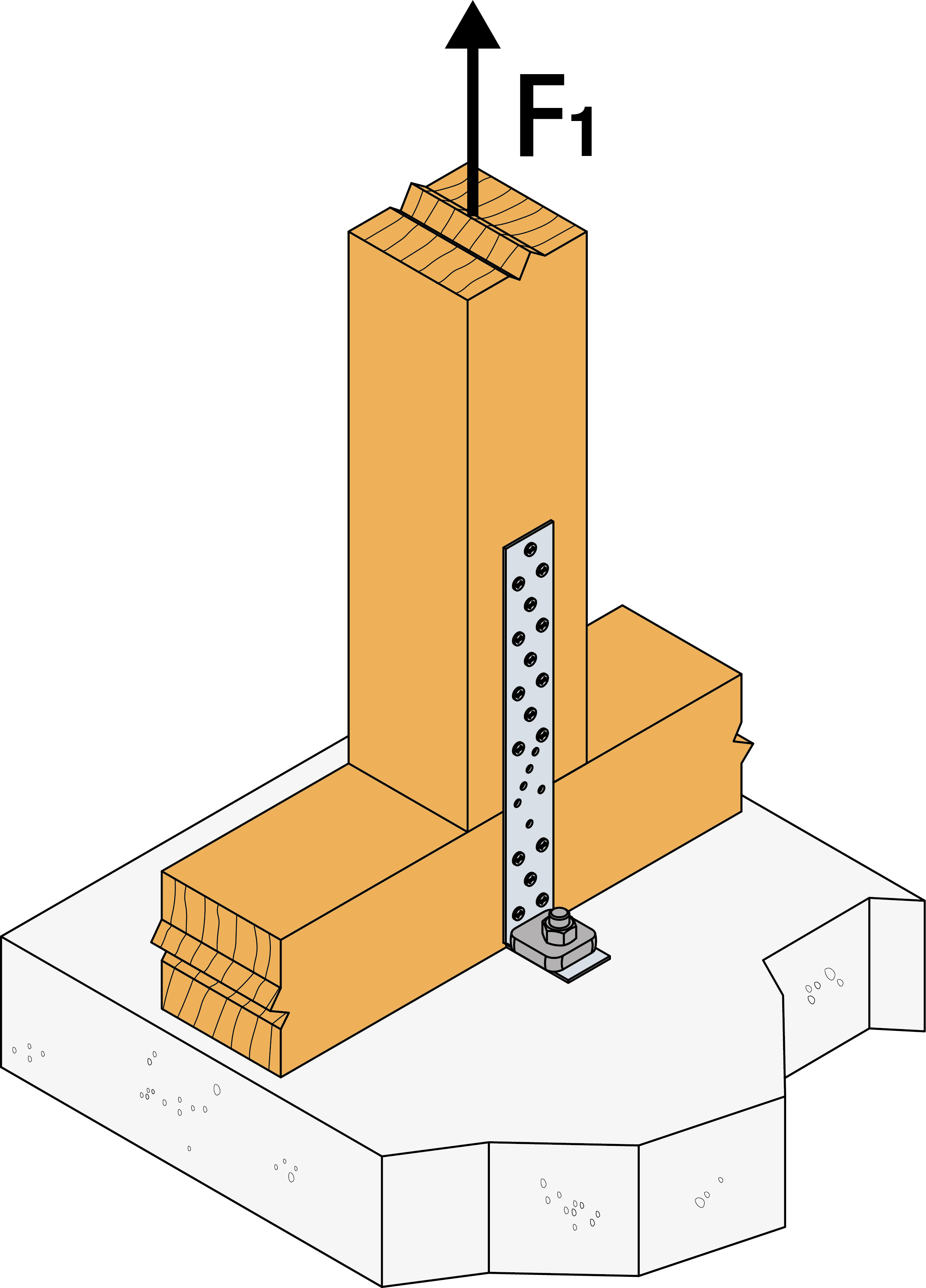

Karakteristieke waarden - Uitvoeringswijze 1

Afmetingen

Referentie	Holdowns capacity
	Product capacities - Nail pattern 1
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]		Characteristic capacities - WA anchor capacity included - Timber C24[kN]
	flens B		Boorgaten in drager		R1,k (1)		R1,k (3)
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CSA5.0x40Z	CNA4,0x35
AH29050/2-FR	5.0	CNA	1.0	Ø 12	8.3	11.1	8.3
AH39050/2-FR	7.0	CNA	1.0	Ø 12	11.6	13.8	8.3
AH49050/2-FR	9.0	CNA	1.0	Ø 12	13.8	13.8	8.3
AH29050/4-FR	5.0	CNA	1.0	Ø 12	8.3	11.1	8.3
AH39050/4-FR	7.0	CNA	1.0	Ø 12	11.6	15.5	8.3
AH49050/4-FR	9.0	CNA	1.0	Ø 12	14.9	18	8.3

For configuration 1, 1 WA M12-119/20 or AT-HP + LMAS12/150 are suggested.

⁽¹⁾The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – k_mod = 1.1. The bolt capacity shall fullfil (2.33 x F_d / N_r.d)^1.5 + (0.79 x F_d / V_r.d)^1.5 < 1

⁽³⁾The published characteristic capacityis based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – kmod = 1.1. The capacity of WA anchor is included with the following hypothesis of an isolated single anchor in non-cracked concrete C20/25 with normal reinforcement: edge distances are over c_cr.N=110 mm, c_cr.sp = 215 mm and spacing is over s_cr.N=220 mm, s_cr.sp = 430 mm

For other load duration and service class, please refer to the ETA to get more accurate capacities

Karakteristieke waarden - Uitvoeringswijze 2

Afmetingen

Referentie	Holdowns capacity
	Product capacities - Nail pattern 2
	Bevestigingen				Characteristic capacities - WA anchor capacity included - Timber C24[kN]	Karakteristieke waarden - Hout C24[kN]
	flens B		Boorgaten in drager		R1,k (3)	R1,k (1)
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CNA4,0x35	CSA5.0x40Z
AH29050/2-FR	4.0	CNA	1.0	Ø 12	6.6	6.6	8.9
AH39050/2-FR	6.0	CNA	1.0	Ø 12	8.3	10	13.3
AH49050/2-FR	8.0	CNA	1.0	Ø 12	8.3	13.3	13.8
AH29050/4-FR	4.0	CNA	1.0	Ø 12	6.6	6.6	8.9
AH39050/4-FR	6.0	CNA	1.0	Ø 12	8.3	10	13.3
AH49050/4-FR	8.0	CNA	1.0	Ø 12	8.3	13.3	17.8

For configuration 2, 1 WA M12-119/20 or AT-HP + LMAS12/150 are suggested.

⁽¹⁾The published characteristic capacity is based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – k_mod = 1,1. The bolt capacity shall fullfil (2.33 x F_d / N_r.d)^1.5 + (0.79 x F_d / V_r.d)^1.5 < 1

⁽³⁾The published characteristic capacityis based on instantaneous load duration and service class 2 according to EC5 (EN 1995) – kmod = 1,1. The capacity of WA anchor is included with the following hypothesis of an isolated single anchor in non-cracked concrete C20/25 with normal reinforcement: edge distances are over c_cr.N=110 mm, c_cr.sp = 215 mm and spacing is over s_cr.N= 220 mm, s_cr.sp = 430 mm.

For other load duration and service class, please refer to the ETA to get more accurate capacities

Karakteristieke waarden - Uitvoeringswijze 3

Afmetingen

Referentie	Holdowns capacity
	Product capacities - Nail pattern 3
	Bevestigingen				Characteristic capacities - WA anchor capacity included - Timber C24[kN]	Karakteristieke waarden - Hout C24[kN]
	flens B		Boorgaten in drager		R1,k (3)	R1,k (1)
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CNA4,0x35	CSA5.0x40Z
AH29050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH39050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH49050/2-FR	16	CNA	1.0	Ø 12	11	11.4	11.4
AH29050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3
AH39050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3
AH49050/4-FR	16	CNA	1.0	Ø 12	11	17.3	17.3

* Voor uitvoeringswijze 3 mogen alleen nagels CNA 4,0 x 50 gebruikt worden wanneer de stijldikte groter is dan 50 mm.

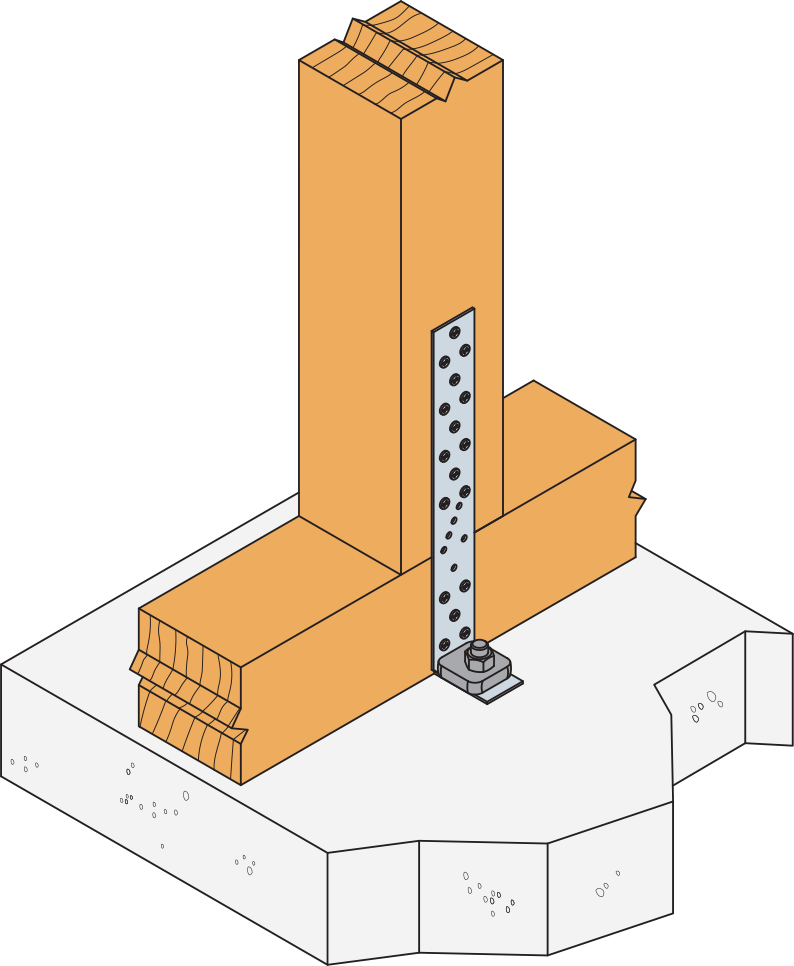

Installatie

Bevestigingen

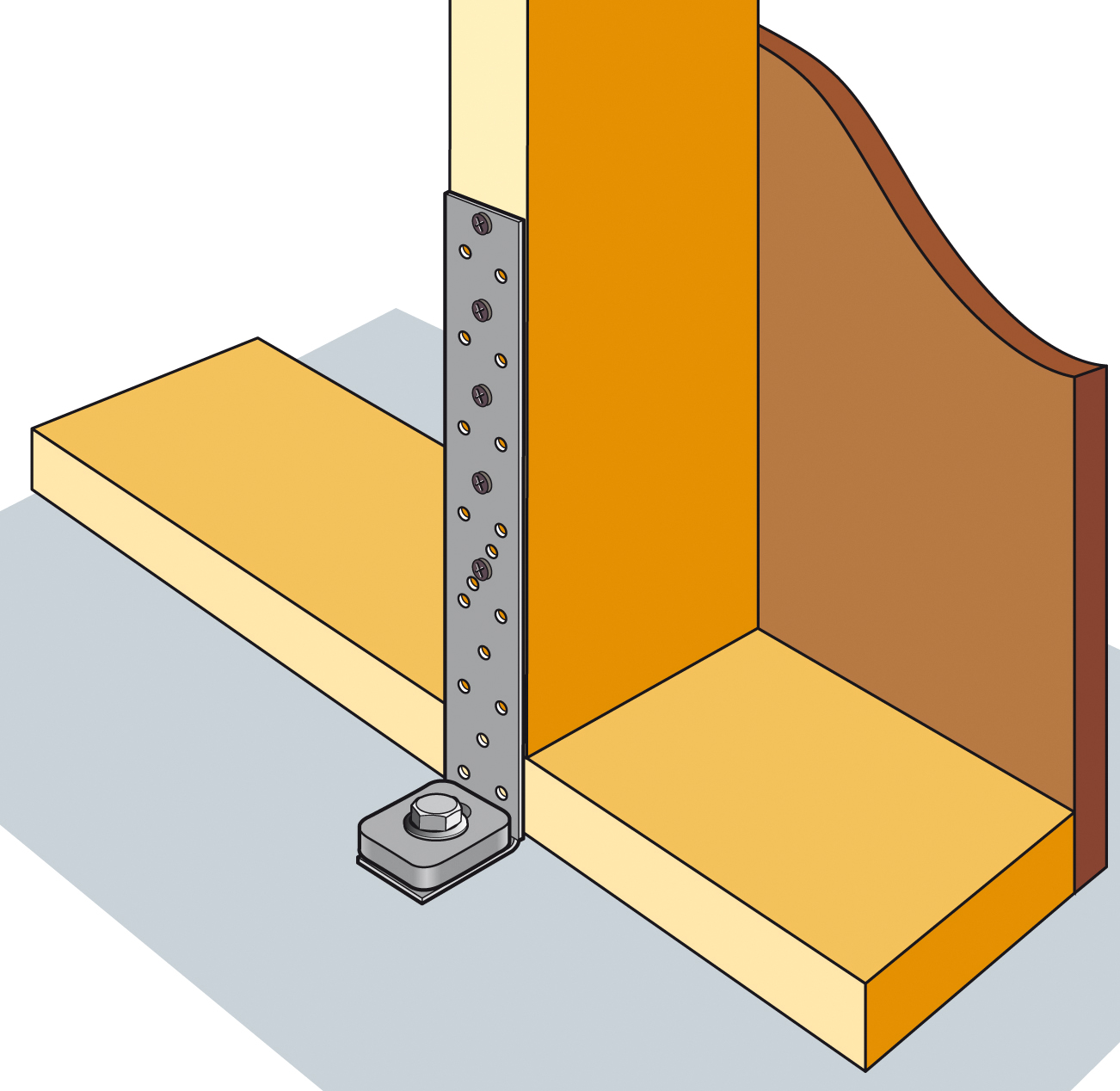

Op beton :

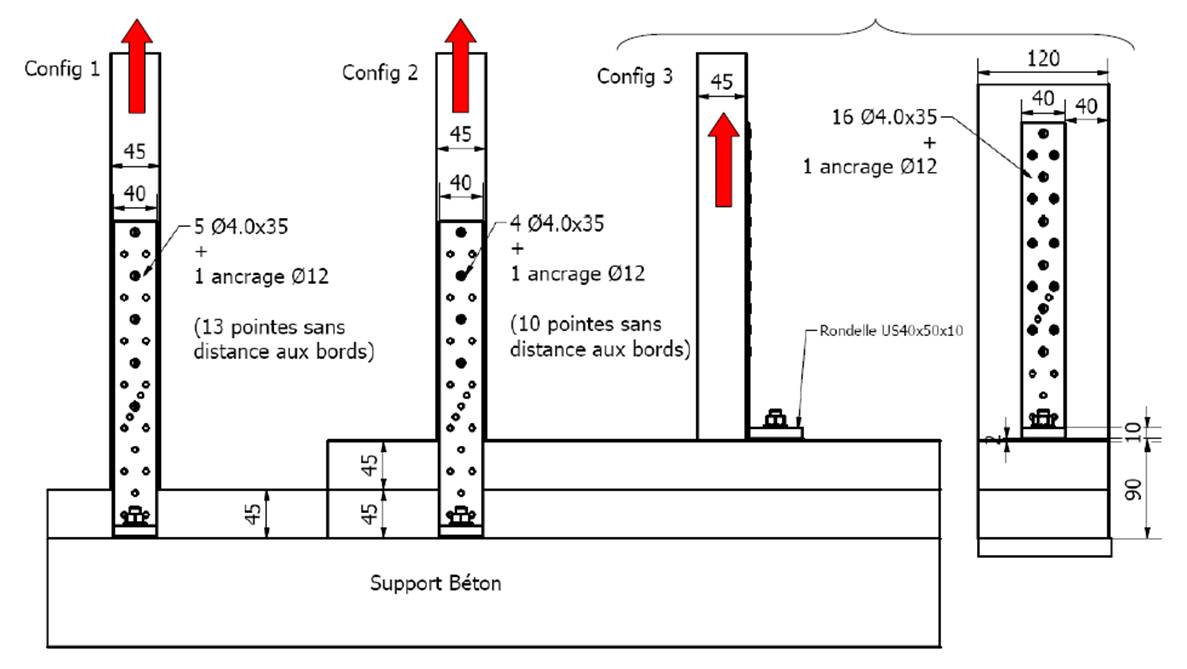

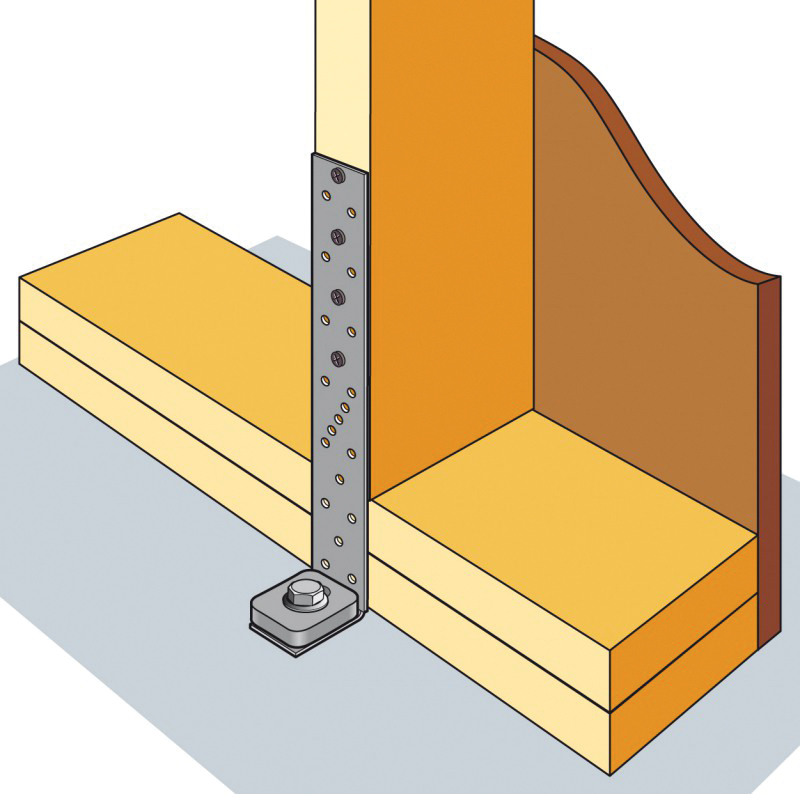

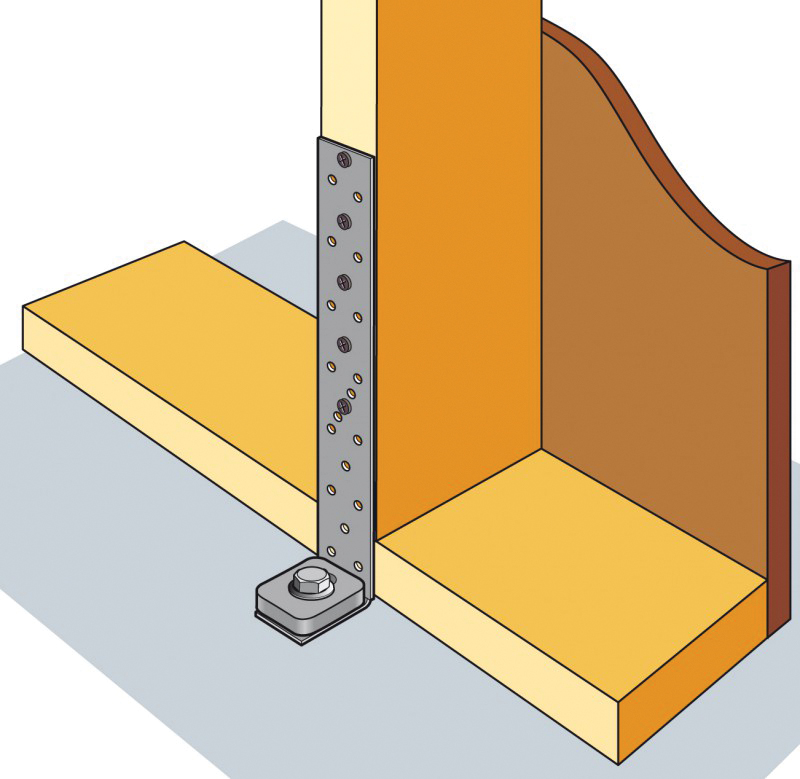

Uitvoeringswijze 1 of 2 :

Mechanische plug : FM 753 EVO M12X119/20,
Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35.

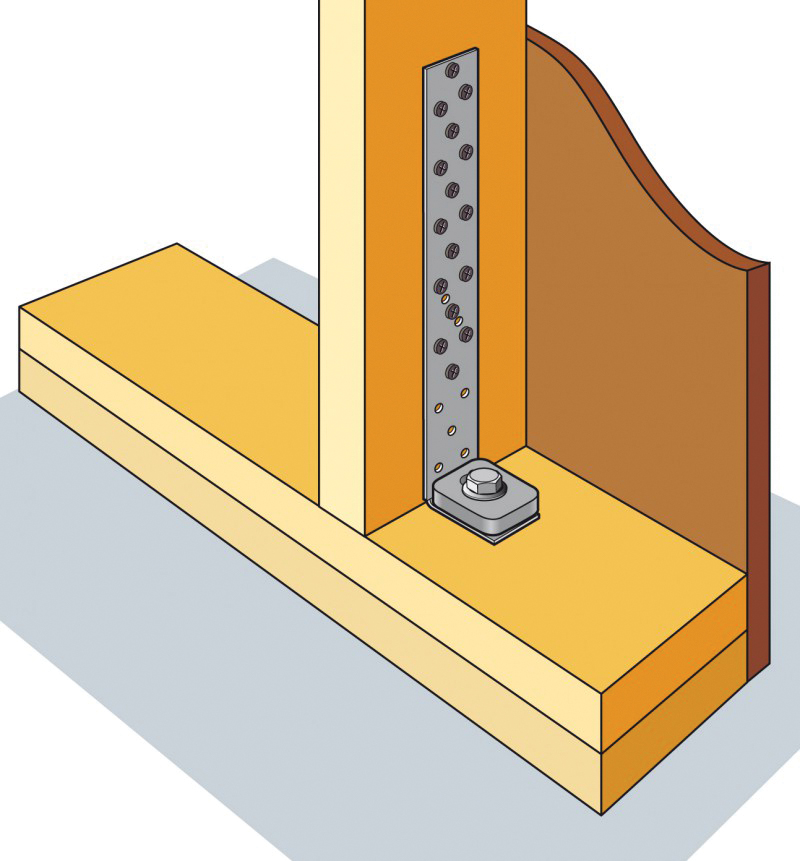

Uitvoeringswijze 3 :

Mechanische plug : FM 753 EVO M12X219/120,
Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35 per m en minimaal tfix 110 mm.

Op hout :

Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 (het aantal te gebruiken nagels hangt af van de toegepaste uitvoeringswijze).

Plaasting

Gebruik alleen de opgegeven bevestigingen voor elke uitvoeringsvorm en neem de randafstand zorgvuldig in acht,
Het gebruik van de sluitring US40/50/10G is verplicht om de sterktewaarden in de onderstaande tabel te waarborgen.

GEBRUIKSAANBEVELING :

Aanbevolen wordt het anker AH + sluitring US 40/50/100 te gebruiken aan het uiteinde van elk houtskeletdeel, bij de bekleding van stijlen en ter hoogte van elke opening. Deze aanbeveling kan niet in de plaats gesteld worden van een controle door een bevoegd studiebureau.
