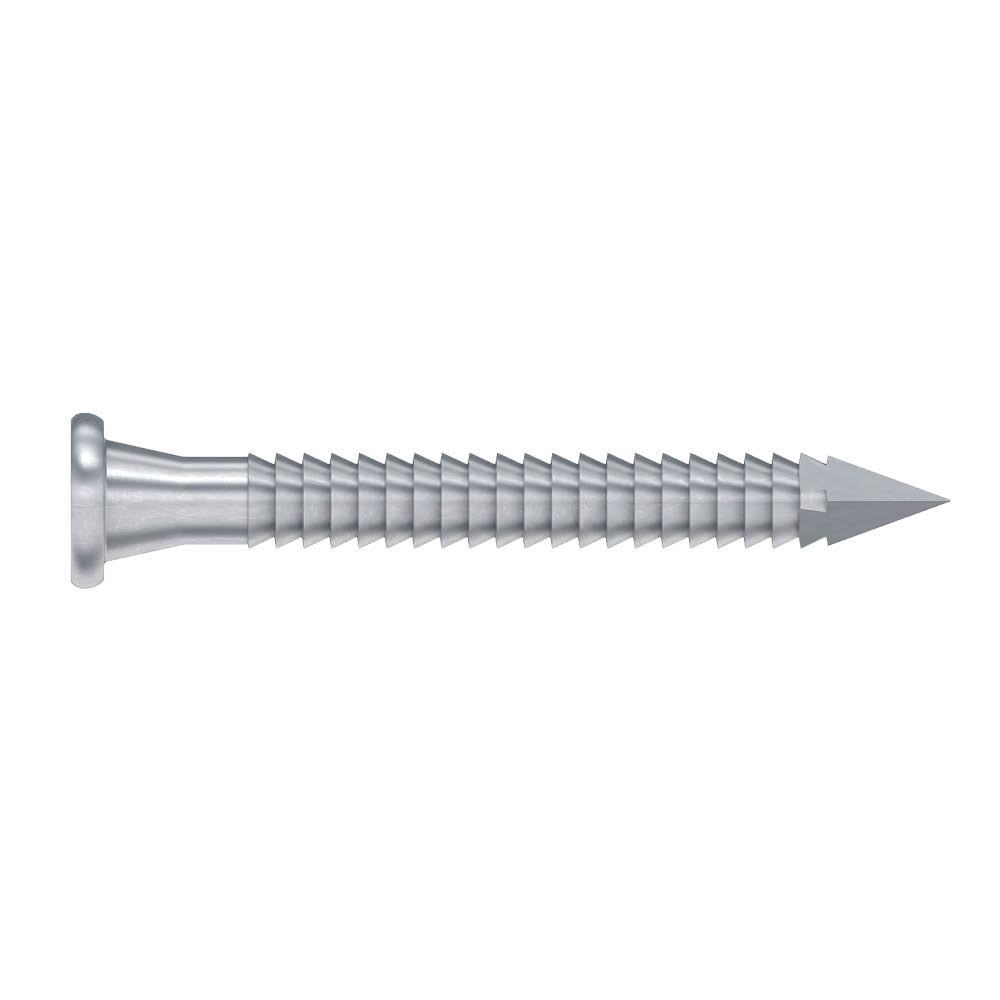

Elektrolytisch verzinkte ringnagel

Elektrolytisch verzinkte ringnagels worden aanbevolen om constructiedelen te verbinden. Al onze proeven werden met dit soort nagels uitgevoerd. Op deze nagels is het opschrift ≠ “no equal“ gestanst.

Technisch gegevensblad

CE-Markering

ETA

EPD

Gebruiksklasse 2

Elektrolytisch verzinkt staal 12µm

Fastener Designer

CNA_SSTBP_homepage_LV_en

CNA_SSTBP_homepage_CZ_cs

Product Details

Afbeeldingen

Kenmerken

Materiaal

Elektrolytisch verzinkt staal overenkomstig EN 2081.

Voordelen

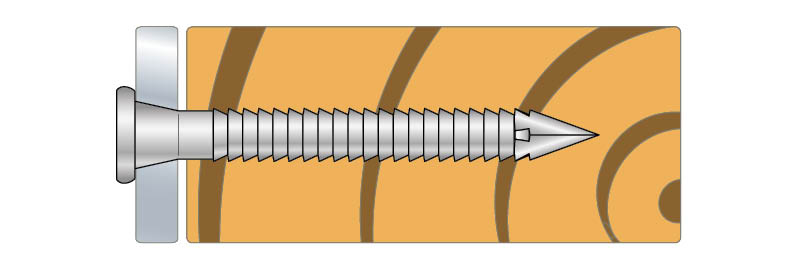

De kegelpunt onder de nagelkop zorgt voor een nauwsluitende passing in het boorgat,
Geringde schacht voor een hoge uittreksterkte,
Op band of op rol verkrijgbaar.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

Bevestigingen van ophangbeugels,
Hoekijzers,
Bandijzer,
Geperforeerde platen.

Technische gegevens

Afmetingen

Referentie	Afmetingen bevestigingen[mm]					Nail characteristic parameters				Nails loads
	Afmetingen[mm]					Karakteristieke producteigenschappen				Karakteristieke waarden - Hout C24 overeenkomstig ETE-04/0013[kN]			Characteristic Axial Capacity Rax,k[kN]
	l[mm]	lg[mm]	d[mm]	dₕ[mm]	hₜ[mm]	Karakteristiek vloeimoment; My,ₖ[Nm]	Karakteristieke uittreksterkte - fₐₓ,ₖ,₉₀°[N/mm²]	Karakteristieke kopdoortrekwaarde - fₕₑₐd,ₖ[N/mm²]	Karakteristieke treksterkte- fₜₑₙₛ,ₖ[kN]	1.2 mm	1.5 - 2.0 mm	2.5 - 4 mm	Characteristic Axial Capacity Rax,k[kN]
CNA3.1X35	-	-	-	-	-	-	-	-	-	-	-	-	-
CNA3.1X35-HV	35	21.4	3.1	6.2	1	2.2	7.4	-	-	-	-	-	-
CNA4.0X35/100-R	35	26	4	7	1.5	-	-	-	-	1.7	1.7	1.6	0.6
CNA4.0X35	35	26	4	7	1.5	-	-	-	-	1.7	1.7	1.6	0.6
CNA4.0X35-HV	35	26	4	7	1.5	-	-	-	-	1.7	1.7	1.6	0.6
CNA4.0X40	40	31	4	7	1.5	-	-	-	-	1.9	1.9	1.8	0.7
CNA4.0X40-FR	40	31	4	7	1.5	-	-	-	-	1.9	1.9	1.8	0.7
CNA4.0X50/100-R	40	41	4	7	1.5	-	-	-	-	2.2	2.2	2.2	1
CNA4.0X50	50	41	4	7	1.5	-	-	-	-	2.2	2.2	2.2	1
CNA4.0X50-HV	50	41	4	7	1.5	-	-	-	-	2.2	2.2	2.2	1
CNA4.0X60	60	51	4	7	1.5	-	-	-	-	2.4	2.4	2.4	1.2
CNA4.0X60-HV	60	51	4	7	1.5	-	-	-	-	2.4	2.4	2.4	1.2
CNA4.0X75	75	66	4	7	1.5	-	-	-	-	2.5	2.5	2.5	1.5
CNA4.0X75-HV	75	66	4	7	1.5	-	-	-	-	2.5	2.5	2.5	1.5
CNA4.0X100	100	70	4	7	1.5	-	-	-	-	2.5	2.5	2.5	1.4

Karakteristieke waarden voor houtsterkteklasse C24. Voor de andere houtsterkteklassen de waarden vermenigvuldigen met de in de onderstaande tabel vermelde omrekenfactor. Waarden overeenkomstig ETA-04/0013 voor plaatdikte 1,5 ≤ t ≤ 4 mm.

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Afmetingen bevestigingen[mm]
	Overig			Afmetingen[mm]
	Antaal per doos	Qty per outer box	Gewicht[kg]	l[mm]	lg[mm]	d[mm]	dₕ[mm]	hₜ[mm]
CNA3.1X35-HV	2000.0	-	0.002	35	21.4	3.1	6.2	1
CNA4.0X35/100-R	100.0	-	0.004	35	26	4	7	1.5
CNA4.0X35	250.0	2000.0	0.004	35	26	4	7	1.5
CNA4.0X35-HV	1500.0	-	0.004	35	26	4	7	1.5
CNA4.0X40	250.0	2000.0	0.005	40	31	4	7	1.5
CNA4.0X40-FR	1500.0	-	0.004	40	31	4	7	1.5
CNA4.0X50/100-R	100.0	-	0.004	40	41	4	7	1.5
CNA4.0X50	250.0	2000.0	0.004	50	41	4	7	1.5
CNA4.0X50-HV	1500.0	-	0.004	50	41	4	7	1.5
CNA4.0X60	250.0	2000.0	0.005	60	51	4	7	1.5
CNA4.0X60-HV	1000.0	-	0.005	60	51	4	7	1.5
CNA4.0X75	250.0	2000.0	0.008	75	66	4	7	1.5
CNA4.0X75-HV	1000.0	-	0.008	75	66	4	7	1.5
CNA4.0X100	250.0	2000.0	0.007	100	70	4	7	1.5
CNA3.1X35	-	-	0.002	-	-	-	-	-

Karakteristieke producteigenschappen

Referentie	Nails loads
	Karakteristieke waarden - Hout C24 overeenkomstig ETE-04/0013[kN]			Characteristic Axial Capacity Rax,k[kN]	Karakteristieke waarden Ri,k[kN]
	1.2 mm	1.5 - 2.0 mm	2.5 - 4 mm	Characteristic Axial Capacity Rax,k[kN]	Rₐₓ.ₖ[kN]	Rₗₐₜ.ₖ[kN]
CNA3.1X35	-	-	-	-	-	-
CNA3.1X35-HV	-	-	-	-	-	-
CNA4.0X35/100-R	1.7	1.7	1.6	0.6	0.61	1.66
CNA4.0X35	1.7	1.7	1.6	0.6	0.61	1.66
CNA4.0X35-HV	1.7	1.7	1.6	0.6	0.61	1.66
CNA4.0X40	1.9	1.9	1.8	0.7	0.74	1.85
CNA4.0X40-FR	1.9	1.9	1.8	0.7	0.74	1.85
CNA4.0X50/100-R	2.2	2.2	2.2	1	0.98	2.22
CNA4.0X50	2.2	2.2	2.2	1	0.98	2.22
CNA4.0X50-HV	2.2	2.2	2.2	1	0.98	2.22
CNA4.0X60	2.4	2.4	2.4	1.2	1.23	2.36
CNA4.0X60-HV	2.4	2.4	2.4	1.2	1.23	2.36
CNA4.0X75	2.5	2.5	2.5	1.5	1.45	2.5
CNA4.0X75-HV	2.5	2.5	2.5	1.5	1.45	2.5
CNA4.0X100	2.5	2.5	2.5	1.4	1.43	2.48

Deze waarden zijn gegeven voor hout van klasse C24. Voor de andere klassen vermenigvuldigt u de waarden met de doorlaatcoëfficiënten in de onderstaande tabel. Deze waarden zijn gegeven volgens ETA-04/0013 en voor 1,5 tot 4 mm dikke platen.
