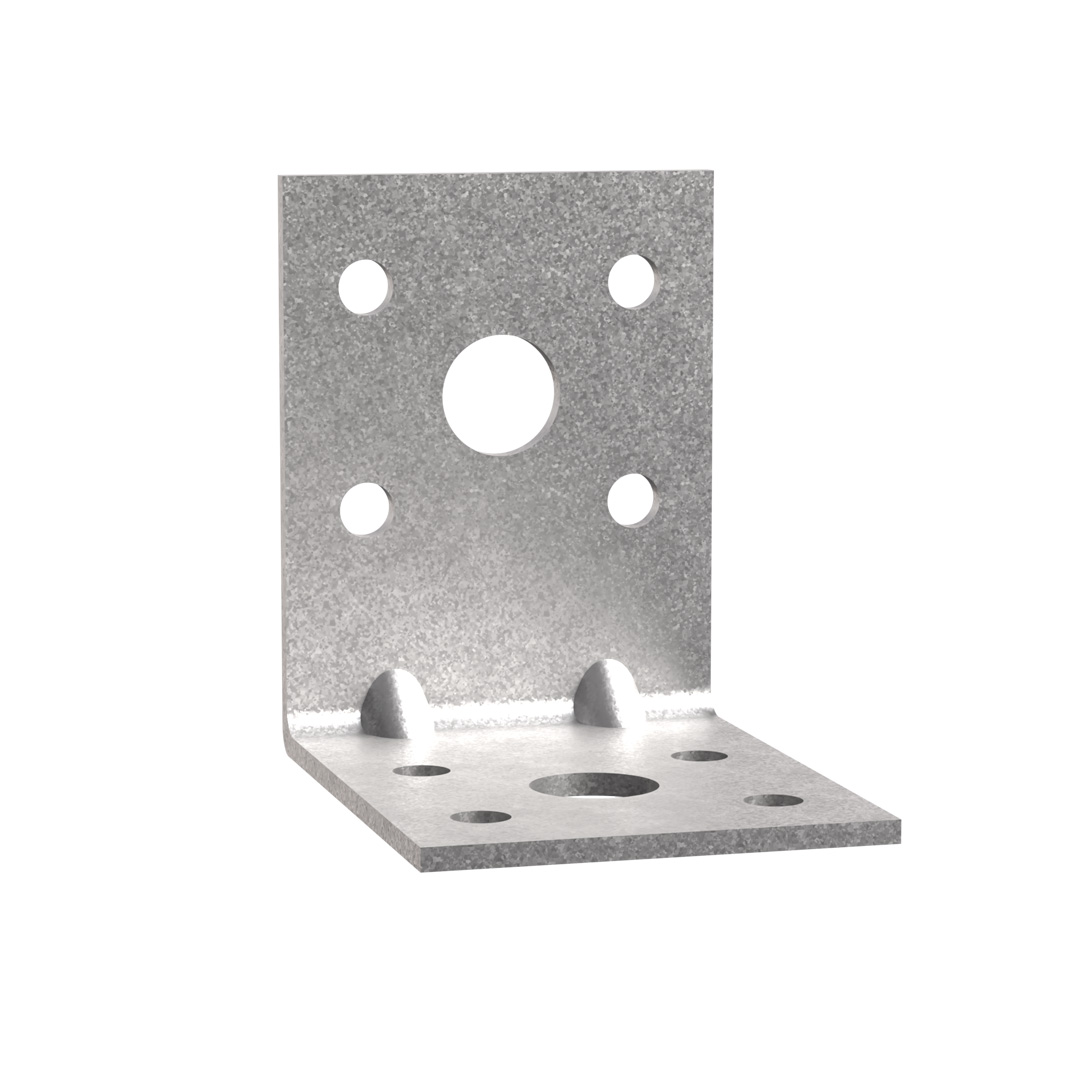

Verbindingdhoekijzers

Verbindingshoekijzers dienen om kleine vakwerkdelen van binnen- en buitenbetimmering te verbinden.

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

EPD

Product Details

Drager : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz,
Gedragen bouwdeel : hout, beton, staal enz.

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

Referentie	Afmetingen en karakteristieke waarden [mm]				flens B							Boorgaten in drager			Gewicht [kg]
Referentie	A	B	C	t	Ø5	Ø11	Ø8x40	Ø8x50	Ø10x20	Ø12x20	Ø10x30	Ø5	Ø11	Ø10x20	Gewicht [kg]
EA442/2	42	42	20	2	2		-	-	-	-	-	2		-	0.02
EA444/2	42	42	40	2	3		-	-	-	-	-	3		-	0.04
EA446/2	42	42	60	2	4		-	-	-	-	-	4		-	0.07

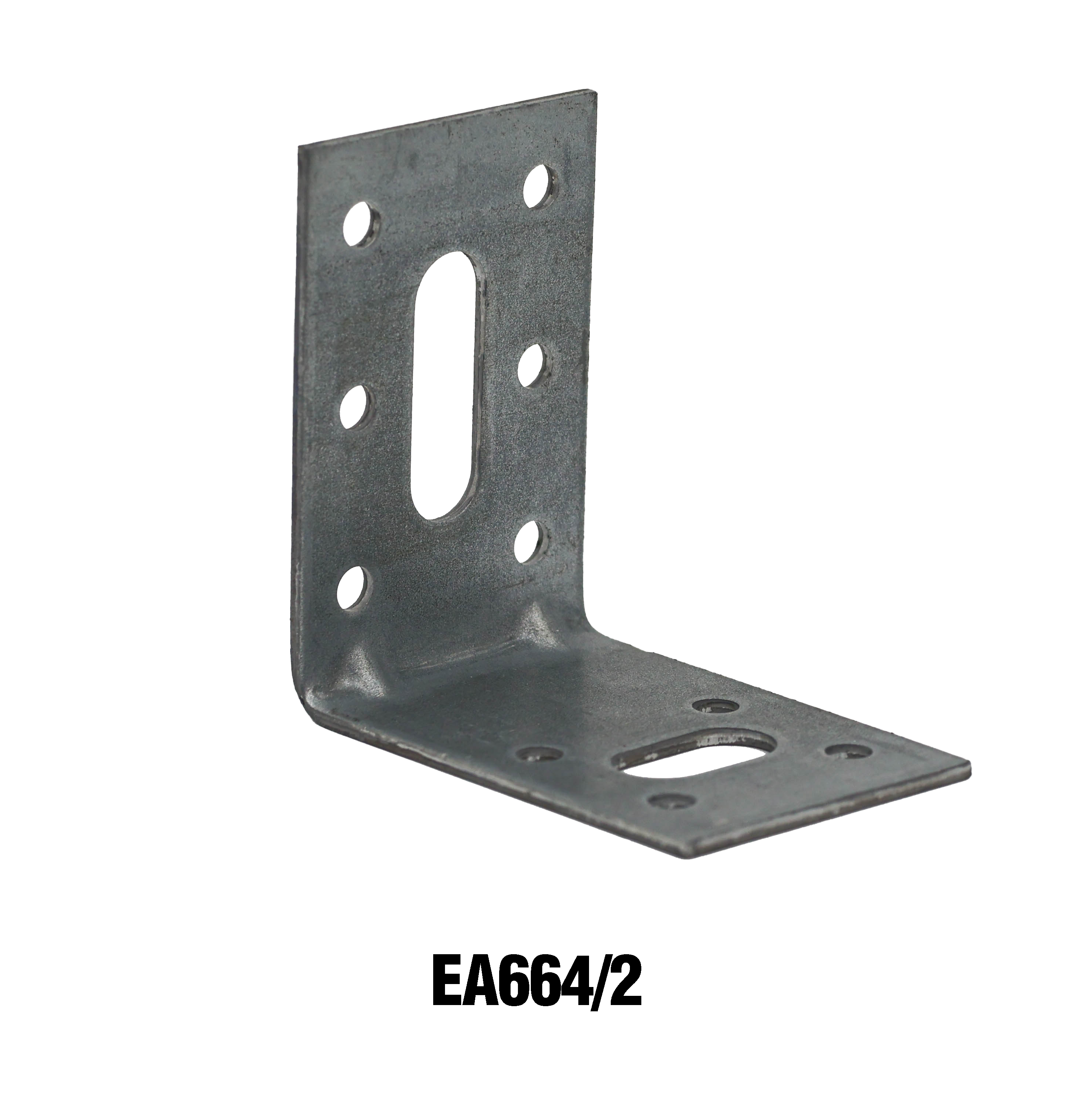

EA534/2	52	32	40	2	4	1	-	-	-	-	-	3		-	0.05

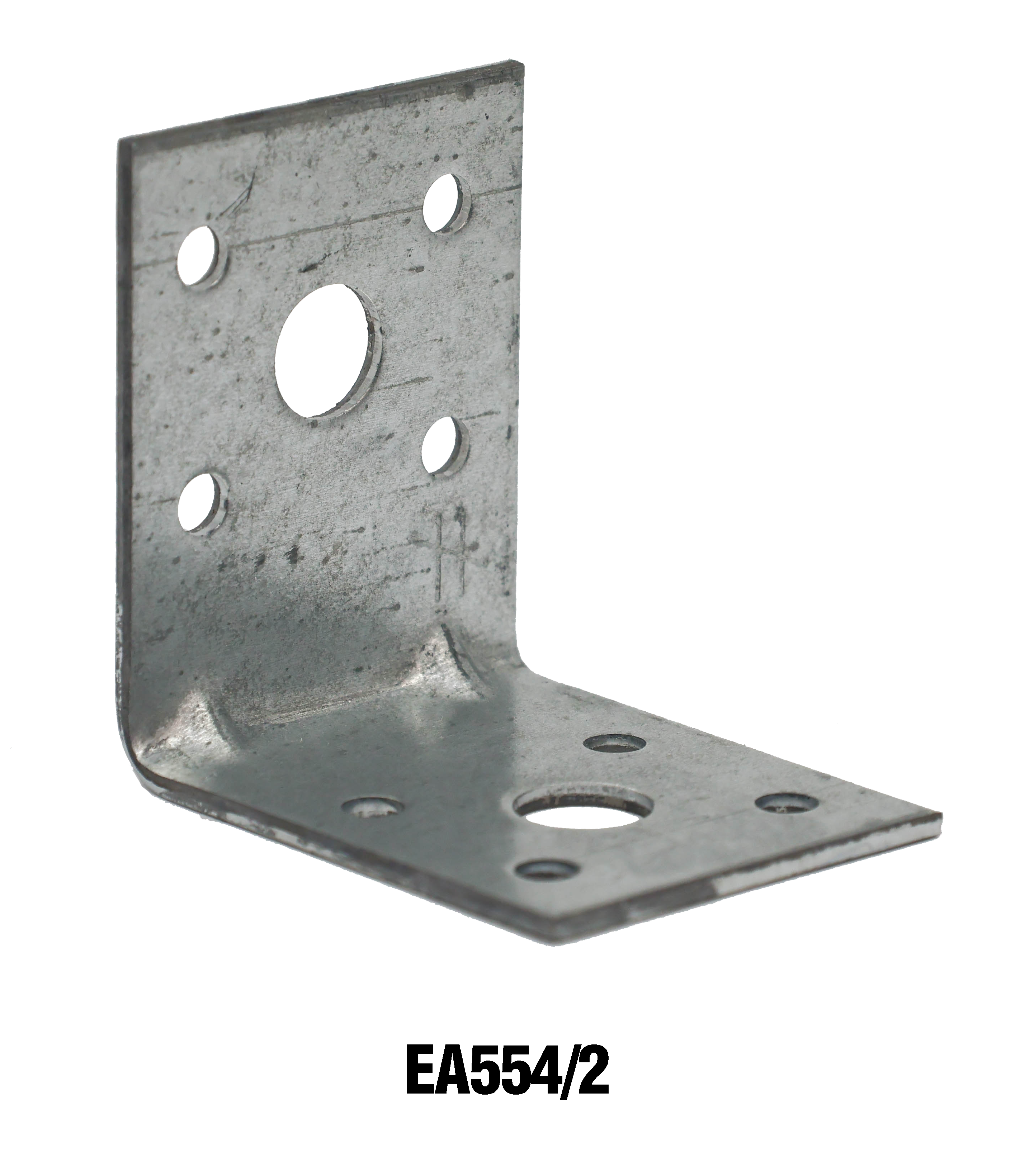

EA554/2	52	52	40	2	4	1	-	-	-	-	-	4	1	-	0.06
EA644/2	62	42	40	2	4		-	-	1	-	-	4	1	-	0.06
EA664/2	62	62	40	2	6		-	-	-	-	1	4		-	0.07
EA666/2	62	62	60	2	4		-	-	-	1	-	4		-	0.1
EA754/2	72	52	40	2	6		-	-	-	-	1	5		1	0.07
EA756/2	72	52	60	2	6		-	-	-	-	-	4		-	0.1
EA844/2	82	42	40	2	6		1	-	-	-	-	4		-	0.07
EA954/2.5	92.5	52.5	40	2.5	7		-	1	-	-	-	5		-	0.1
EA1064/2.5	102.5	62.5	40	2.5	7		-	1	-	-	-	5		-	0.11

The EA844/2, EA954/2,5 and EA1064/2,5 do not have ribs in the angle.

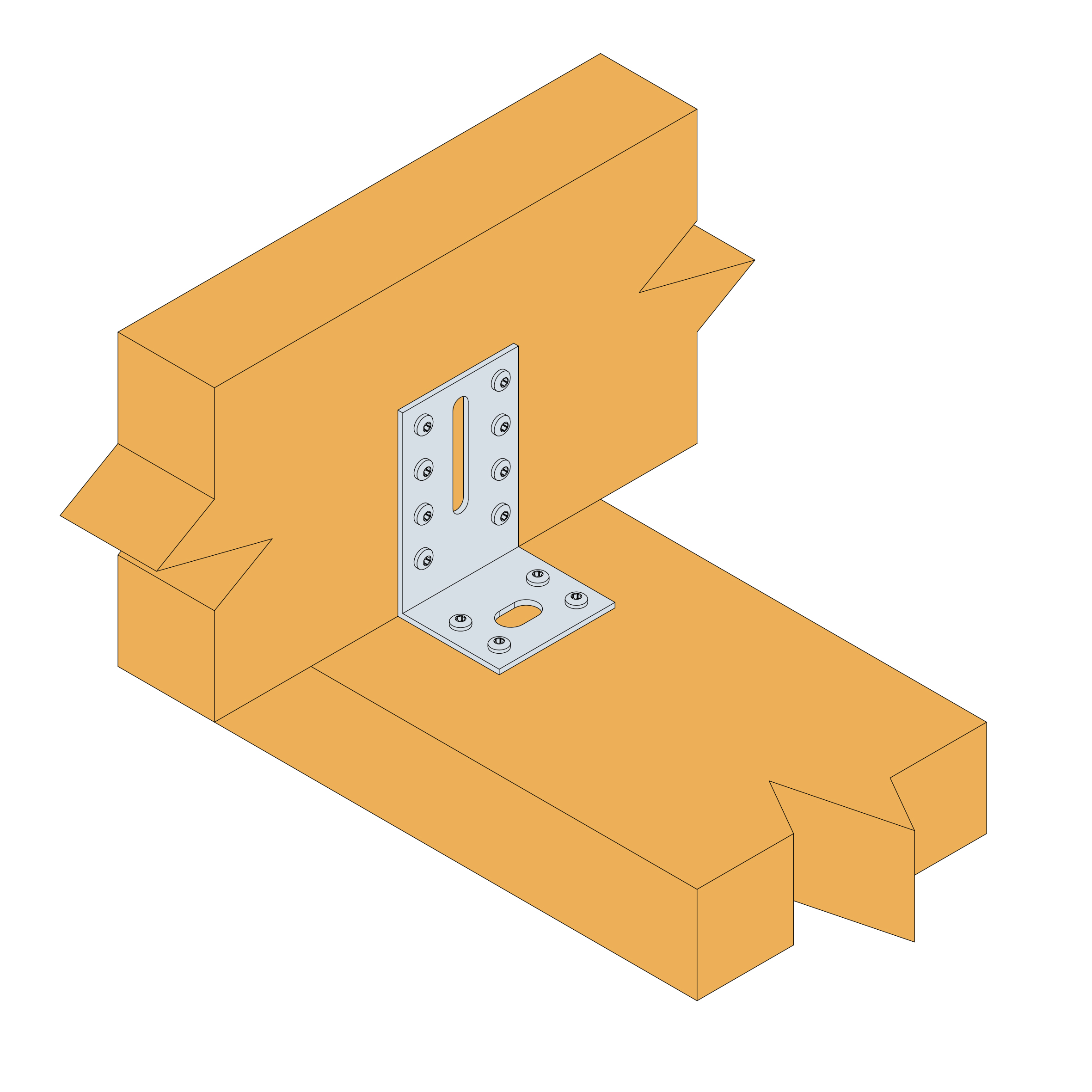

Op hout :

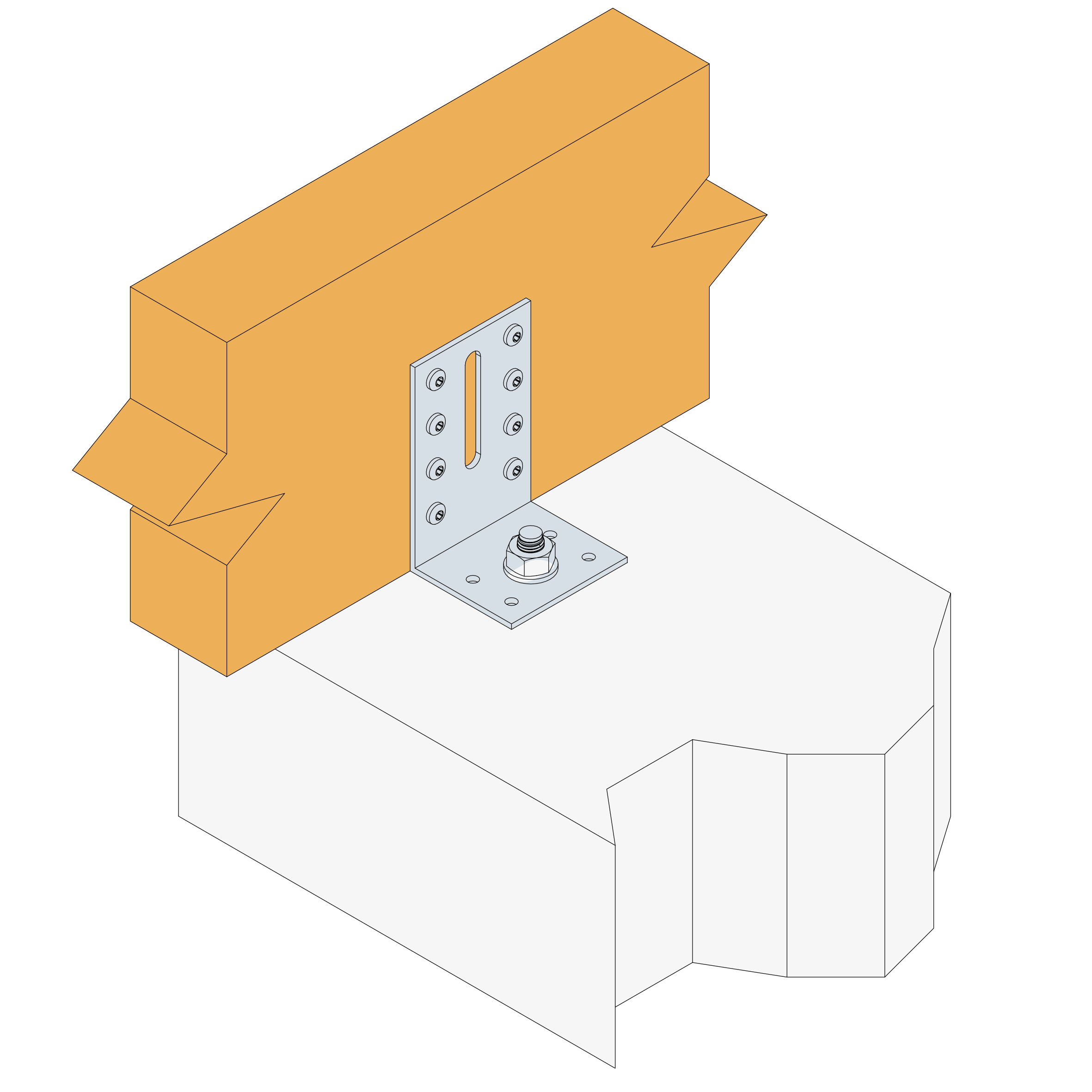

Op beton :

Op metaal :

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.
