Schroeven
CSA

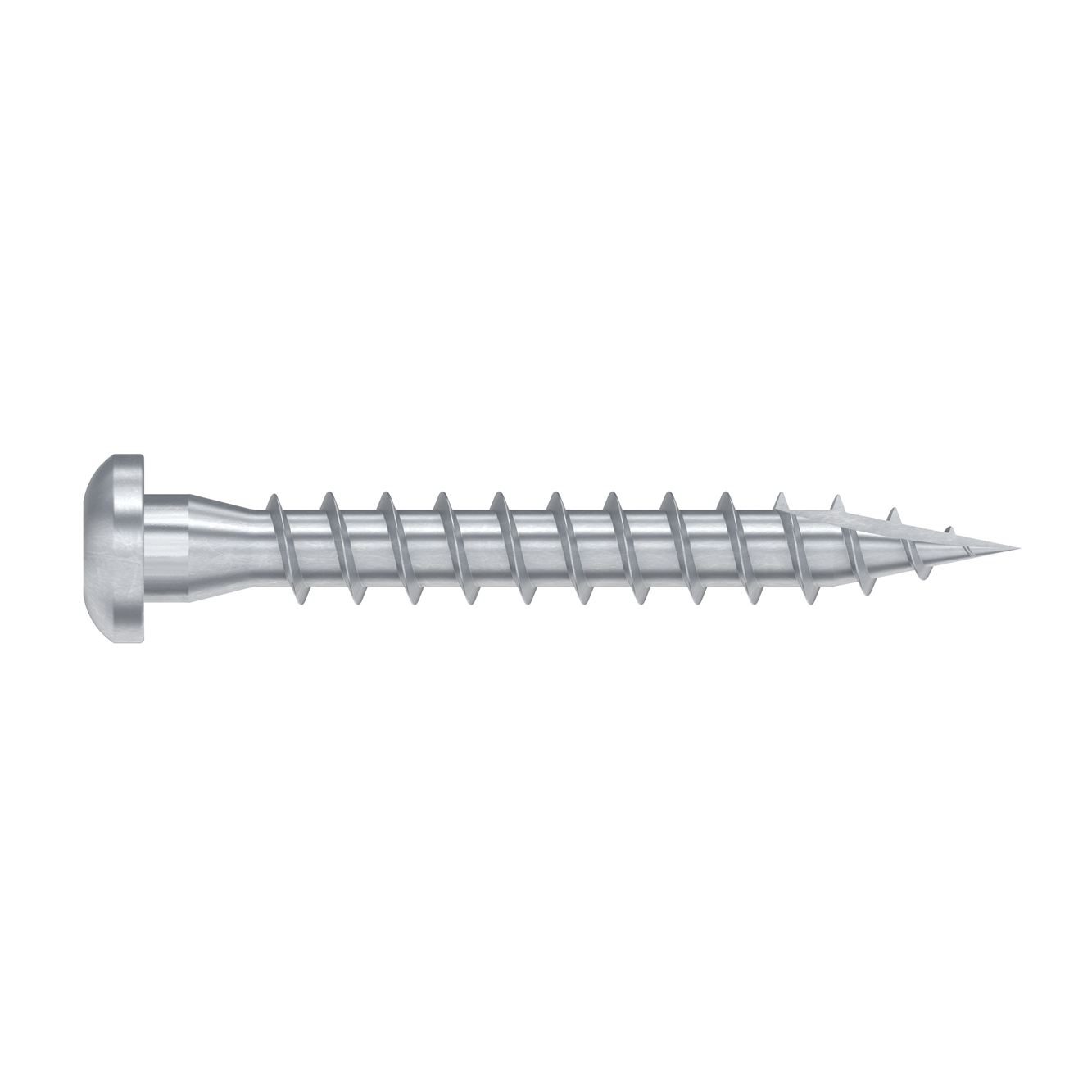

Schroef voor verbinders

Schroeven Quik Drive® vereenvoudigen de plaatsing van hoekijzers en verbinders. De kegelvormige kop garandeert een nauwsluitende passing met de verbinder voor een betere krachtoverdracht. De kop houdt de schroef op zijn plaats tijdens de montage.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Binner
Binner
Elektrolytisch verzinkt staal 12µm
Elektrolytisch verzinkt staal 12µm
EPD
EPD
Gebruiksklasse 2
Gebruiksklasse 2
Fastener Designer
Fastener Designer
CSA_SSTBP_homepage_FR_fr
CSA_SSTBP_homepage_ES_es
CSA_SSTBP_homepage_NL_nl
CSA_SSTBP_homepage_PT_pt
CSA_SSTBP_homepage_CZ_cs

Product Details

Afbeeldingen

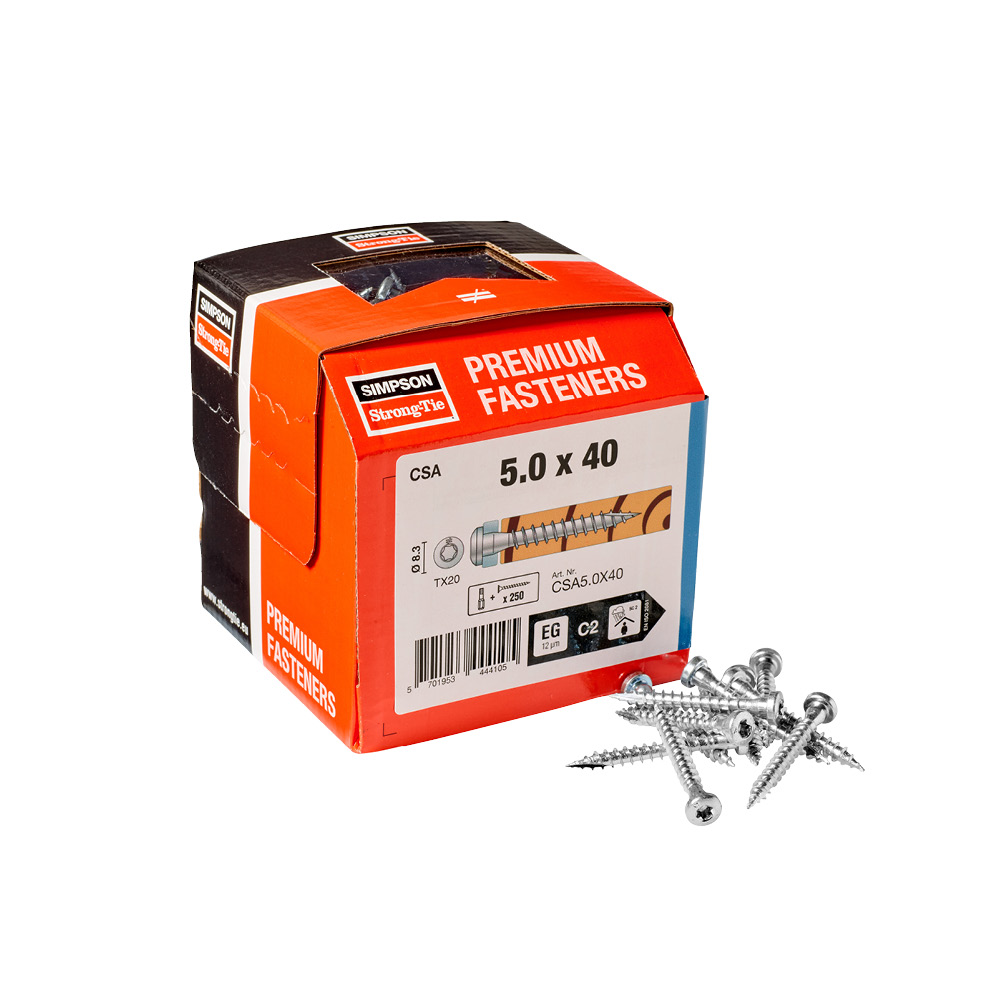

CSA Prod image.jpg

Kenmerken

Materiaal

  • Elektrolytisch verzinkt staal.

Voordelen

  • Dankzij de houtspecifieke schroefdraad wordt het dragermateriaal snel en eenvoudig ingesneden,
  • Geen houtspplijting,
  • De kegelvorm onder de kop zorgt voor een nauwsluitende passing van de punt in het boorgat,
  • Hoge uittreksterkte,
  • Aanbevolen in het kader van brandwerendheid van 30 minuten,
  • Kop met diepe sterafdruk voor een betere schroefgeleiding en levensduur van de schroefbit,
  • Antisplijtpunt type 17 voor een betere aanzet bij het schroeven.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Bevestigingen van ophangbeugels,
  • Hoekijzers,
  • Bandijzer.

Installation

  • Max. installation Torque 5 Nm

Technische gegevens

Afmetingen

Afmetingen

Afmetingen
Afmetingen
ReferentieAfmetingen bevestigingen
OverigAfmetingen[mm]
doos hoeveelheidQty per outer boxGewicht[kg]l[mm]lg[mm]d₁[mm]d[mm]dₕ[mm]Bit[mm]
CSA5.0X25250.02000.00.00225193.154.858.3T-20
CSA5.0X35250.02000.00.00435293.154.858.3T-20
CSA5.0X40250.02000.00.00440343.154.858.3T-20
CSA5.0X50250.02000.00.00550443.154.858.3T-20
CSA5.0X80200.02000.00.00880743.154.858.3T-20



Karakteristieke waarden

ReferentieScrew Loads
Karakteristieke waarden - Hout C24 geg. ETA-04/0013[kN]
Rₐₓ.ₖ[kN]Rₗₐₜ.ₖ
CSA5.0X251.381.49
CSA5.0X352.111.99
CSA5.0X402.472.25
CSA5.0X503.22.63
CSA5.0X805.383.5

*) Karakteristieke waarden - Hout C24 overeenkomstig ETE-04/0013

**) ax = axiale terugtrekkingscapaciteit

lat = laterale capaciteit

Certificering

Prestatieverklaring (DoP)

NL-DoP-e04/0013
nl-dop-e04-0013-04-2.pdf
nl-dop-e04-0013-issue-3.pdf
nl-dop-e04-0013.pdf
db8f64e322c1a7f024e207dc5f08c884f8c41fef.pdf

Europese technische beoordeling (ETA)

ETA-04/0013

Milieuprestatieverklaringen (EPD)

CSA_SSTBP_epd
