Verstevigde hoekijzer

Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

EPD

Product Details

Afbeeldingen


Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : van 1,5 tot 3 mm naargelang van het model.

Voordelen

Hoge stijfheid,
Veelzijdig gebruik.

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

Bevestiging van kapspanten,
Gevelbekledingsregels en -stijlen,
Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen

Afmetingen

Referentie	Afmetingen en karakteristieke waarden [mm]				flens B			Boorgaten in drager					Gewicht [kg]
Referentie	A	B	C	t	Ø5	Ø13	Ø11x22	Ø5	Ø11	Ø13	Ø11x22	Ø12x20	Gewicht [kg]
E5/1.5	76.5	49.5	65	1.5	7	-	1	6	-	-	1	-	0.084
E5/1.5/11.22/11	76.5	49.5	65	1.5	7	-	1	6	1	-	-	-	0.084
E5/2	77	50	65	2	7	-	1	6	-	-	1	-	0.11
E4/2.5	102.5	62.5	75	2.5	8	1	-	6	-	-	-	1	0.22
E6/2.5	122.5	62.5	75	2.5	11	1	-	6	-	-	-	1	0.24
E8/2.5	162.5	62.5	75	2.5	12	2	-	6	-	-	-	1	0.3
E14/2	82	52	75	2	8	1	-	4	-	1	-	-	0.14
E17/2	152	52	75	2	15	2	-	4	-	1	-	-	0.23
E19/3	153	53	75	3	15	2	-	4	-	1	-	-	0.33
E5/1.5/135*	75	48	65	1.5	7	-	1	6	-	-	1	-	0.084

* hoek gebogen op 135 °

Installatie

Bevestigingen

Op hout :

Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
Bouten,
Houtdraadbouten.

Op beton :
Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 evo M10x78 ou FM 753 evo M12x104,
Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25 of LMAS M12-150/35.

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M12-150/35 + zeefhuls SH M16-130.

Op staal :

Bouten.

Plaatsing

Houd het te bevestigen element dicht bij de ondergrond.
Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd.
Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.

Bevestiging hout op hout Kolom op balk

Bevestiging hout op hout Balk op balk

Bevestiging hout op harde ondergrond Kolom

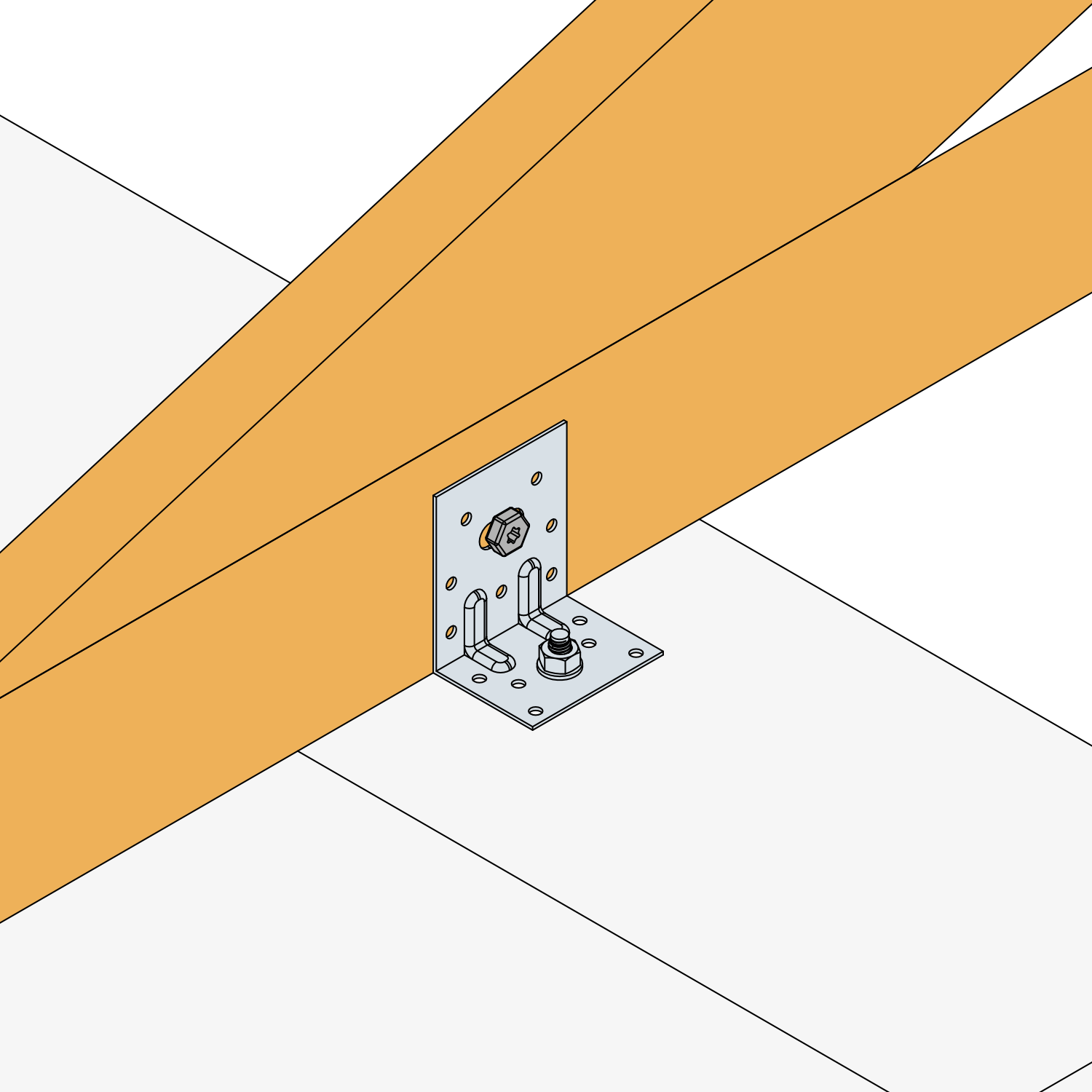

Bevestiging hout op harde ondergrond Balk

Technical Notes

Technische opmerkingen

Wist u dat ?
In het geval van een berekende verplaatsing van de spant van meer dan 6 mm, moet een schuifoplegging worden uitgevoerd. De schuifbeweging wordt mogelijk gemaakt door het sleufgat op onze hoekijzers (bron DTU 31.3, P3/5.3.3).

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.
