Beugel met inkepingen type TU

Deze beugels met insteekblad maken een volledig onzichtbare verbinding mogelijk. De montage ter plaatse wordt vereenvoudigd door de inkeping in de kop. De in de fabriek geplooide modellen TUBSL of TUBSR zijn geschikt voor hoekverbindingen.

Technisch gegevensblad

CE-Markering

ETA

Gegalvaniseerd staal Z275

Brand R 60

EPD

Binner

Gebruiksklasse 2

Brand

Product Details

Afbeeldingen

Kenmerken

Materiaal

Staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 3 mm.

Voordelen

Onzichtbare verbinding,
Bevestiging op hout of beton,
Geoptimaliseerde plaatsing overeenkomstig de Eurocodes,
Brandwerendheid van 30 minuten mits bijzondere plaatsingsvoorschriften nageleefd worden. Hulpmiddelen : "BRANDWERENDHEID VAN - Betrouwbaarheid EN Verbinders".

Toepassing

Ondergrond

Drager : massief hout, gelijmd gelamineerd hout, composiethout,
Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout.

Gebruik

Dwarsbalken,
Gordingen,
Draagbalken.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Afmetingen gedragen bouwdeel[mm]					Afmetingen drager[mm]	Afmetingen en karakteristieke waarden[mm]				Drager Boorgaten[mm]	Gedragen boorgaten[mm]		Other
	Breedte		Hoogte[mm]			Lengte van de pennen [mm]	B[mm]	B[mm]	C[mm]	Dikte[mm]	bolvormig	bolvormig		Gewicht[kg]
	Min.[mm]	Max.[mm]	Min β=0[mm]	Min β≠0[mm]	Max.[mm]	Min.[mm]	B[mm]	B[mm]	C[mm]	Dikte[mm]	Ø5	Ø8.5	Ø12.5	Gewicht[kg]
TU12	45	120	120	160	200	68	96	97.5	40	3	6	4	-	0.26
TU16	60	160	160	190	240	88	134	104.5	60	3	18	-	3	0.34
TU20	60	160	200	225	280	88	174	104.5	60	3	22	-	4	0.53
TU24	60	160	240	260	300	88	214	104.5	60	3	26	-	5	0.66
TU28	60	160	280	295	340	88	254	104.5	60	3	30	-	6	0.8

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling

Afmetingen

Referentie	Hanger capacity
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling[kN]
	Bevestigingen	Karakteristieke waarden - Hout C24[kN]
	Drager	R4,k[kN]	R1,k (2)							R2,k (2)							R3,k (2)
	Typ		Lengte van de pennen [mm][mm]							Lengte van de pennen [mm][mm]							Lengte van de pennen [mm][mm]
	Typ		45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	CNA4,0x50	4.5	7.6	8.1	9	10.1	10.7	10.7	10.7	5.7	6.1	6.8	7.6	8	8	8	0.9	1.1	1.6	2.1	2.7	3.2	3.7
TU16	CNA4,0x50	5.9	-	17.5	18.1	19.2	20.5	22	23.5	-	11.7	12.1	12.8	13.7	14.7	15.7	-	1.5	2.1	2.8	3.6	4.2	5
TU20	CNA4,0x50	7.9	-	26.7	27.6	29.2	31.1	33.3	35.6	-	20	20.7	21.9	23.3	25	26.7	-	2	2.8	3.7	4.5	5.4	6.4
TU24	CNA4,0x50	9.9	-	36.6	37.7	39.8	42.5	45.4	48.3	-	29.3	30.2	31.8	34	36.3	38.6	-	2.5	3.5	4.4	5.6	6.5	7.7
TU28	CNA4,0x50	11.8	-	46.9	48.3	50.9	54.1	57.6	61.1	-	39.1	40.3	42.4	45.1	48	50.9	-	2.9	4.1	5.3	6.5	7.6	8.9

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling

Afmetingen

Referentie	Hanger capacity
	Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R4,k	R₁,ₖ							R2,k							R3,k
	Aantal	Typ	Aantal	Typ		Lengte van de pennen [mm][mm]							Lengte van de pennen [mm][mm]							Lengte van de pennen [mm][mm]
	Aantal	Typ	Aantal	Typ		45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6.0	CNA4,0x50	4.0	STD8	4.5	7.6	8.1	9	10.1	10.7	-	-	5.7	6.1	6.8	7.6	8	-	-	0.9	1.1	1.6	2.1	2.7	3.2	3.7
TU16	14.0	CNA4,0x50	3.0	STD12	4.8	-	16.1	16.7	17.7	19	20.4	21.9	-	10.7	11.1	11.8	12.7	13.6	14.6	-	1.5	2.1	2.8	3.6	4.2	5
TU20	14.0	CNA4,0x50	4.0	STD12	6.2	-	22.9	23.7	25.1	26.8	28.6	30.1	-	17.2	17.8	18.8	20.1	21.5	22.6	-	2	2.8	3.7	4.5	5.4	6.4
TU24	18.0	CNA4,0x50	5.0	STD12	7.6	-	31.9	33	34.8	36.9	38.9	39.9	-	25.5	26.4	27.8	29.5	31.1	31.9	-	2.5	3.5	4.4	5.6	6.5	7.7
TU28	18.0	CNA4,0x50	6.0	STD12	8.8	-	38	38.9	39.9	39.9	39.9	39.9	-	31.7	32.4	33.3	33.3	33.3	33.3	-	2.9	4.1	5.3	6.5	7.6	8.9

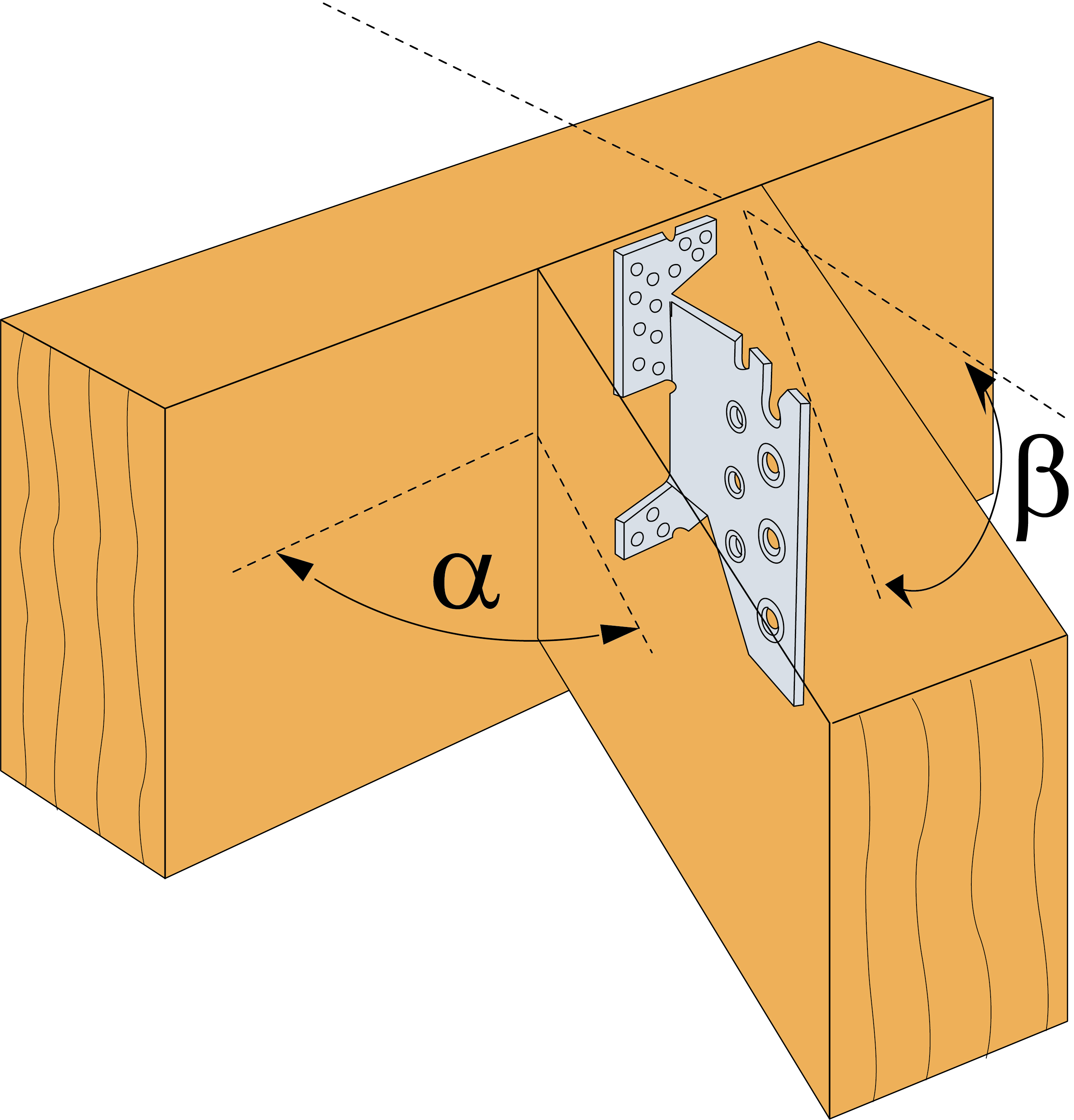

Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=90°

Afmetingen

Referentie	Hanger capacity
	Karakteristieke waarden - Dwarsbalk op balk - volledige vernageling - met helling en hoek α=90°
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R₁,ₖ - Helling β=15°							R₁,ₖ - Helling β=30°							R₁,ₖ - Helling β=45°
	Aantal	Typ	Aantal	Typ	Lengte van de pennen [mm][mm]							Lengte van de pennen [mm][mm]							Lengte van de pennen [mm][mm]
	Aantal	Typ	Aantal	Typ	45	60	80	100	120	140	160	45	60	80	100	120	140	160	45	60	80	100	120	140	160
TU12	6.0	CNA4,0x50	4.0	STD8	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7	7.6	8.1	9	10.1	10.7	10.7	10.7
TU16	18.0	CNA4,0x50	3.0	STD12	-	16.9	17.4	18.3	19.4	20.7	22.1	-	16.5	16.8	17.5	18.5	19.6	20.8	-	15.9	16.4	17	17.9	18.9	20
TU20	22.0	CNA4,0x50	4.0	STD12	-	25.8	26.4	27.8	29.5	31.4	33.5	-	25.1	25.6	26.7	28.1	29.8	31.6	-	24.4	25.1	26.1	27.4	28.9	30.5
TU24	26.0	CNA4,0x50	5.0	STD12	-	35.4	36.2	38	40.2	42.8	45.5	-	34.3	35.2	36.6	38.6	40.8	43.2	-	33.6	34.7	36	37.8	39.8	42
TU28	30.0	CNA4,0x50	6.0	STD12	-	45.5	46.4	48.6	51.4	54.5	57.8	-	44	45.3	47.1	49.5	52.3	55.2	-	43.4	44.9	46.5	48.7	51.3	53.9

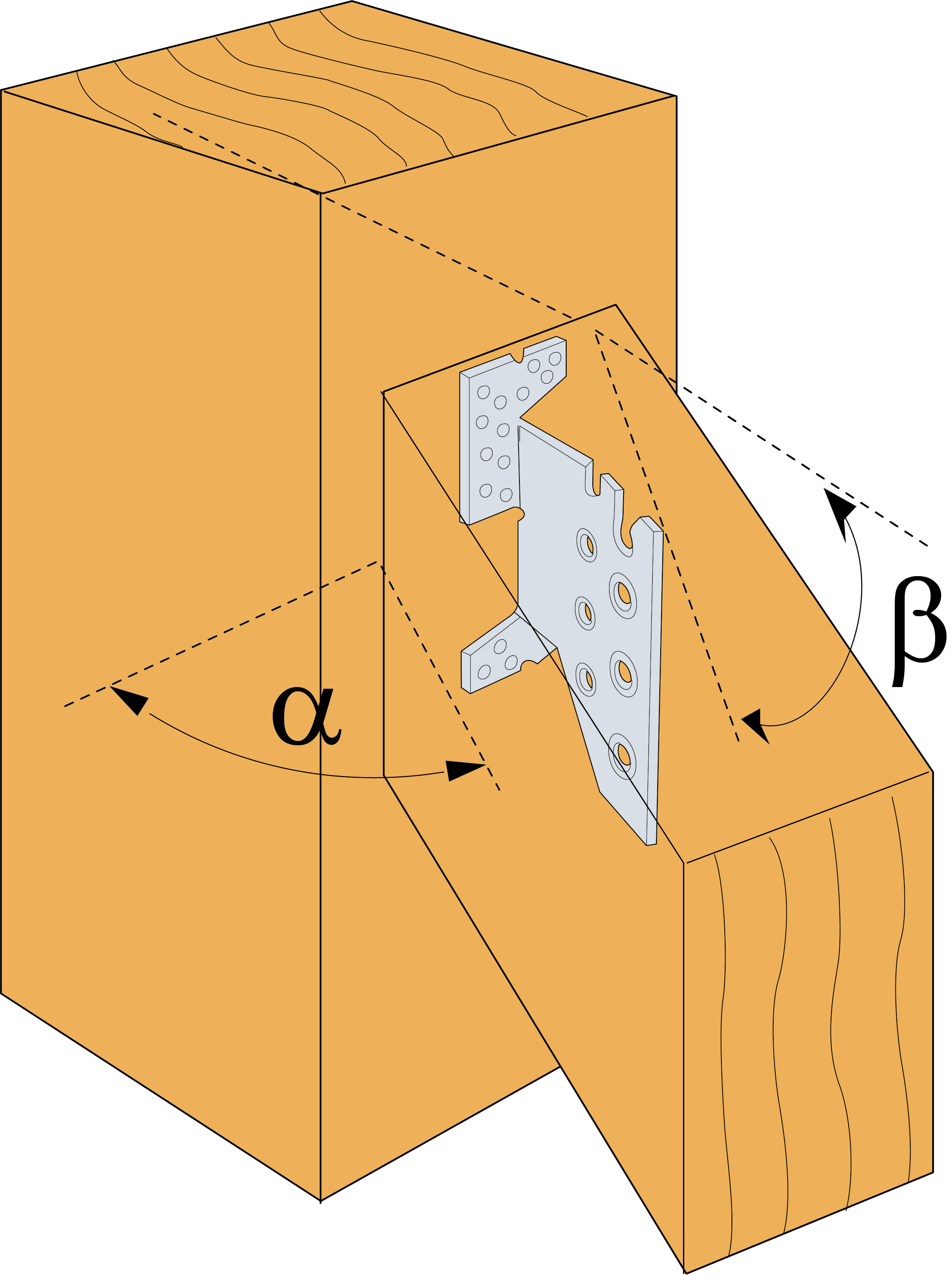

Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=90°

Afmetingen

Referentie	Hanger capacity
	Karakteristieke waarden - Dwarsbalk op kolom - volledige vernageling - met helling en hoek α=90°
	Bevestigingen				Karakteristieke waarden - Hout C24[kN]
	Drager		Spanwijdte		R₁,ₖ - Helling β=15°					R₁,ₖ - Helling β=30°					R₁,ₖ - Helling β=45°					R1,k - Slope β=0°
	Aantal	Typ	Aantal	Typ	Lengte van de pennen [mm][mm]					Lengte van de pennen [mm][mm]					Lengte van de pennen [mm][mm]					Dowel Lengths
	Aantal	Typ	Aantal	Typ	45	60	80	100	120	45	60	80	100	120	45	60	80	100	120	45
TU12	6.0	CNA4,0x50	4.0	STD8	6.8	7.2	7.9	8.7	9.3	6.6	6.9	7.5	8.2	9	6.4	6.6	7.1	7.8	8.5	7
TU16	14.0	CNA4,0x50	3.0	STD12	-	15.9	16.3	17.1	18.1	-	15.4	15.7	16.4	17.2	-	15	15.4	15.9	16.7	-
TU20	14.0	CNA4,0x50	4.0	STD12	-	24.2	24.8	25.9	27.4	-	23.6	24	25	26.2	-	22.9	23.5	24.4	25.5	-
TU24	18.0	CNA4,0x50	5.0	STD12	-	33.3	34.1	35.6	37.6	-	32.4	33.1	34.4	36.1	-	31.6	32.6	33.7	35.2	-
TU28	18.0	CNA4,0x50	6.0	STD12	-	43	43.8	45.8	48.2	-	41.7	42.7	44.3	46.5	-	40.9	42.2	43.7	45.6	-

Installatie

Bevestigingen

Op houten drager :

Ringnagels CNA Ø 4,0 x 50 mm of schroeven CSA Ø 5,0 x 40 mm.

Op gedragen bouwdeel :

Stalen pen S235JR type STD12,
TU12 : Ø 8 mm type STD 8,
TU16 tot 28 : Ø 12 mm type STD 12.

De penlengte is kleiner dan of gelijk aan de breedte van de gedragen dwarsbalk.

Betonnen en stalen ondergrond :

Het is af te raden beugels te plaatsen op een betonnen en stalen ondergrond vanwege de boutafmetingen die maken dat de afstand tussen kops hout en pennen niet voldoet aan Eurocode 5.

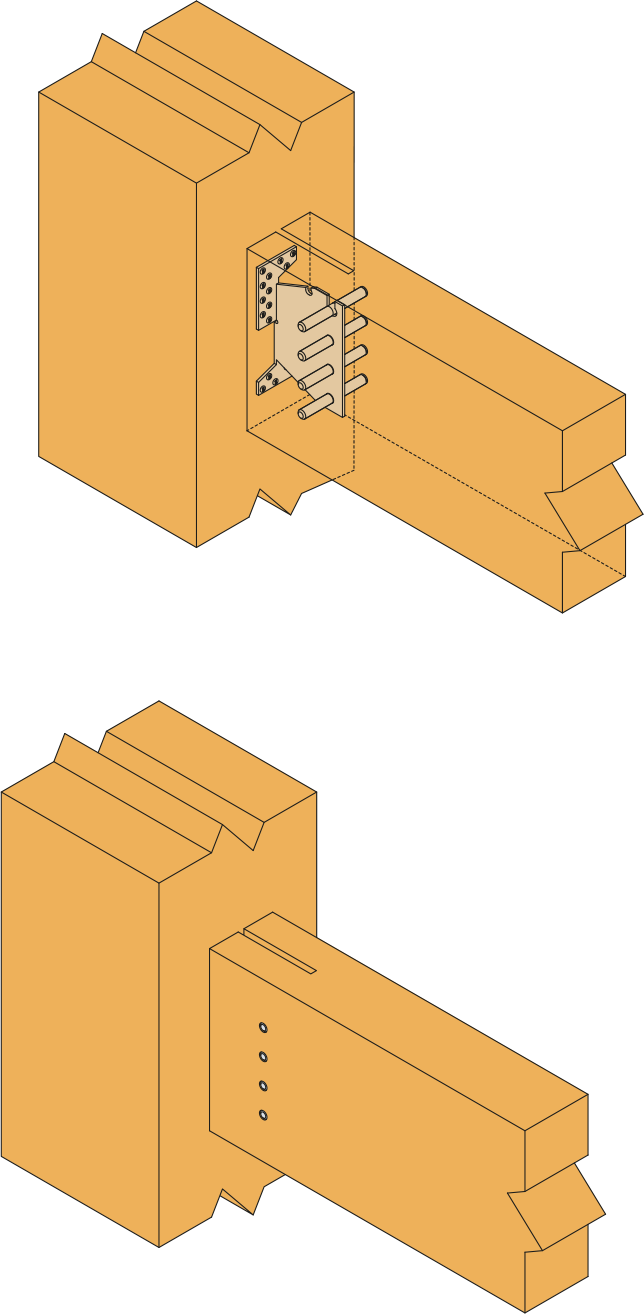

Plaatsing

Maak een verticale inkeping in de gedragen balk (6 mm breed voor de TU12 en 9 mm breed voor de TU16 tot TU28).
Identificeer de positie van de pennen op de gedragen balk.
Boor dwars door de gedragen balk om de pennen erin te steken (boordiameter afhankelijk van de diameter van de pen).
Steek de 1ste bovenste pen in de gedragen balk.
Maak een vlakke inkeping van 6 mm diep in de ondergrond. Deze vlakke inkeping is niet verplicht maar verbetert de esthetiek van de verbinding.
Bevestig de beugel aan de ondergrond met behulp van nagels of schroeven.
Presenteer de gedragen balk zodanig dat de pen reeds in de inkeping van de beugel zit.
Breng de overige pennen aan.
