Geperforeerde platen zijn inzetbaar voor uiteenlopende toepassingen, met name voor kopse verbindingen of samenbouw van houten bouwdelen die in hetzelfde vlak liggen.

Technisch gegevensblad
CE-Markering
CE-Markering
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Binner
Binner
Gebruiksklasse 2
Gebruiksklasse 2
EPD
EPD
NP main image

Product Details

Afbeeldingen

NP hulplade 1.jpg

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : van 1,5 tot 2 mm naargelang van het model.

Voordelen

  •  Zeer veelzijdige toepassingen,
  •  Kan op de bouwplaats worden geplooid.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, composiethout, ...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, vakwerkspanten, profielen.

Toepassingsgebieden

  • Verbinding kolom/balk,
  • Kopse verbindingen,
  • Reparaties,
  • Verbindingen die in situ geplooid moeten worden, ...

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingenNail plates capacity
OtherAfmetingen[mm]BoorgatenKarakteristieke waarden Ri,k - 1 plate[kN]
Gewicht[kg]Qty per BoxA[mm]B[mm]Dikte[mm]bolvormigR₁,ₖ
AantalDiameter ∅
NP20/40/1200.0711004012029.0Ø5min (n x Rlat,k ; 17.8/kmod)
NP20/60/1600.145060160220.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/60/2000.1765060200225.0Ø5min (n x Rlat,k ; 26.7/kmod)
NP20/80/1600.25080160228.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2000.2325080200235.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2200.265080220239.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/80/2400.295080240242.0Ø5min (n x Rlat,k ; 35.6/kmod)
NP20/100/1600.2450100160236.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/100/2000.350100200245.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/100/2400.3550100240254.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/1600.350120160244.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/2400.4125120240266.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/2600.4825120260272.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/120/3000.5325120300283.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/140/2000.4425140200265.0Ø5min (n x Rlat,k ; 62.4/kmod)
NP20/140/2400.5325140240278.0Ø5min (n x Rlat,k ; 62.4/kmod)
NP20/100/2200.3250100220250.0Ø5min (n x Rlat,k ; 44.6/kmod)
NP20/120/2200.3950120220261.0Ø5min (n x Rlat,k ; 53.5/kmod)
NP20/80/1800.2250801802-Ø5min (n x Rlat,k ; 35.6/kmod)

With

n: the number of nails

Rlat,k : Shear capacity of the fastener

Installatie

Installatie

Bevestigingen

  • Ringnagels CNA Ø 4,0,
  • Schroeven CSA Ø 5,0.

Plaatsing

  1. Breng de twee te bevestigen delen naar elkaar toe.
  2. Nagel de plaat op het 1ste te bevestigen element.
  3. Nagel de plaat op het 2de element.

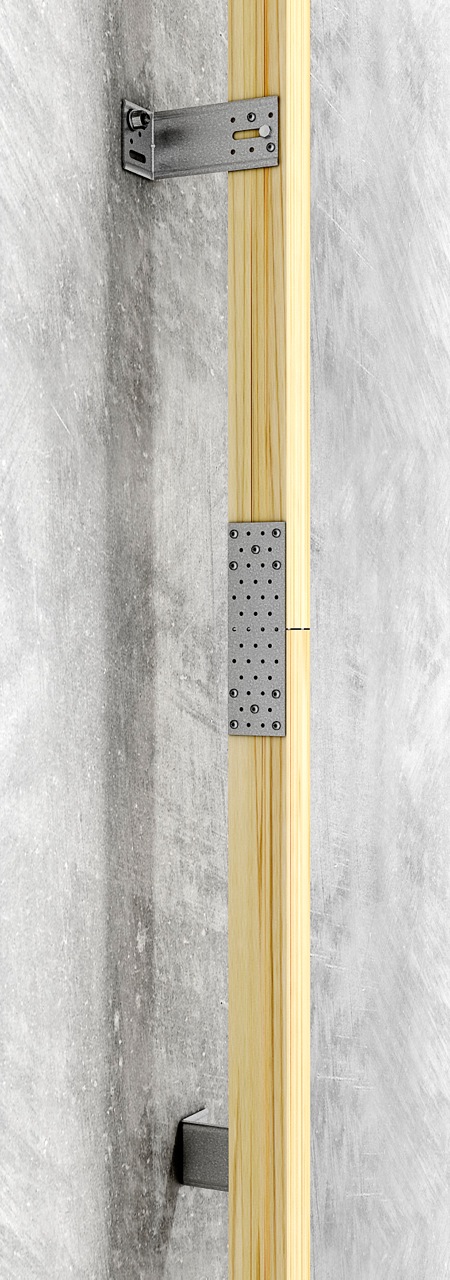

Attaching wood rafters and square butting rafters.
NP hulplade 1.jpg

Certificering

Prestatieverklaring (DoP)

NL-DoP-h10/0005

Milieuprestatieverklaringen (EPD)

NP_SSTBP_epd
