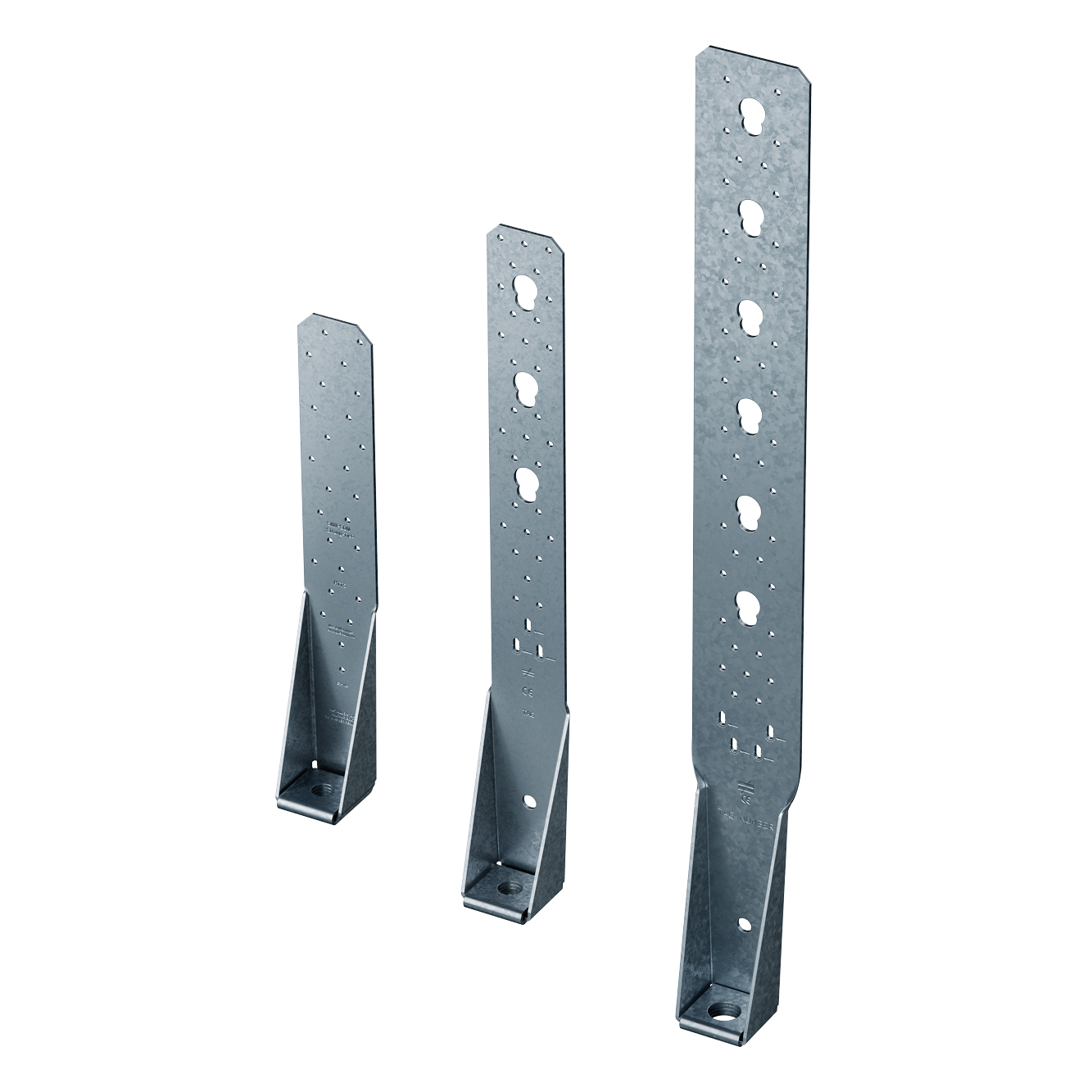

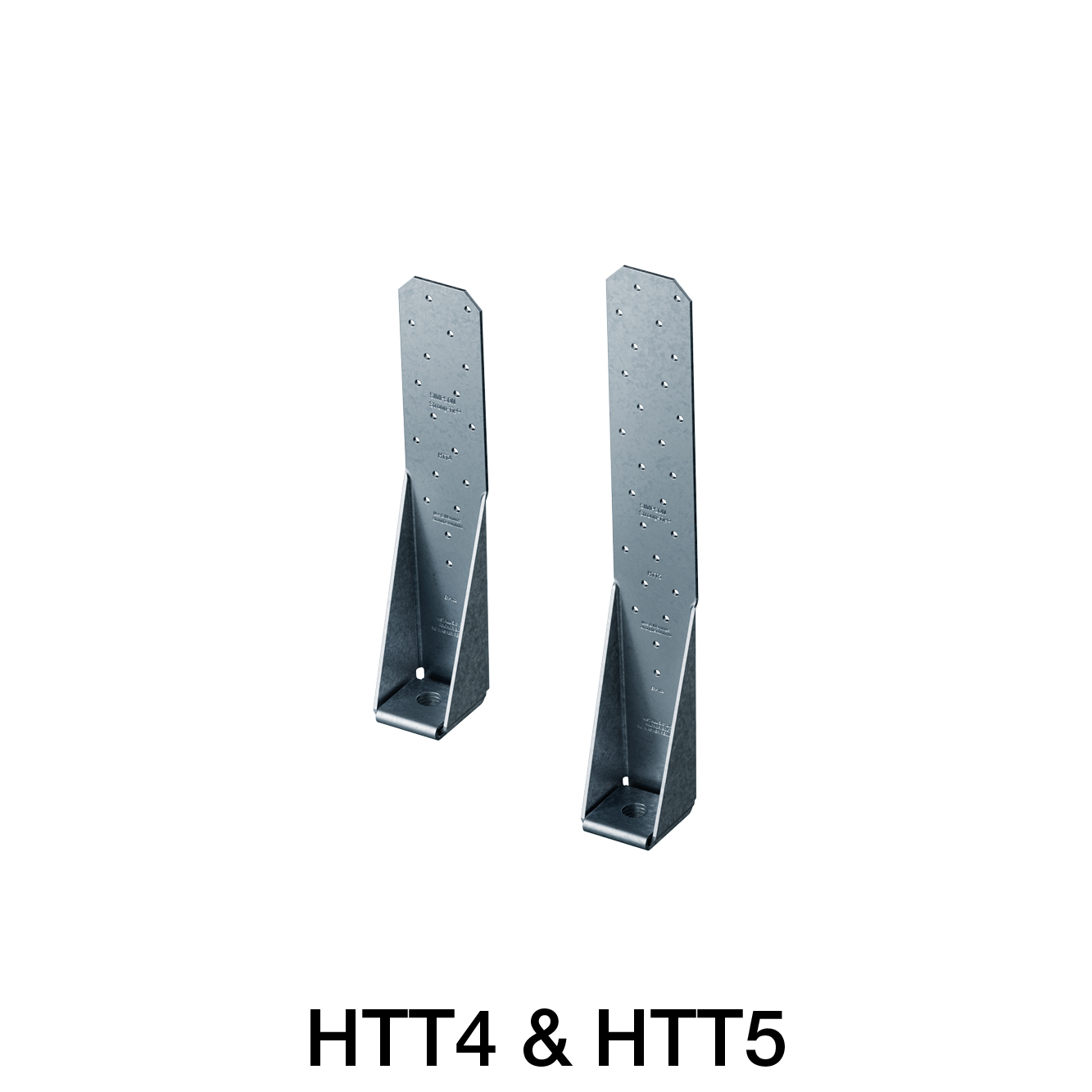

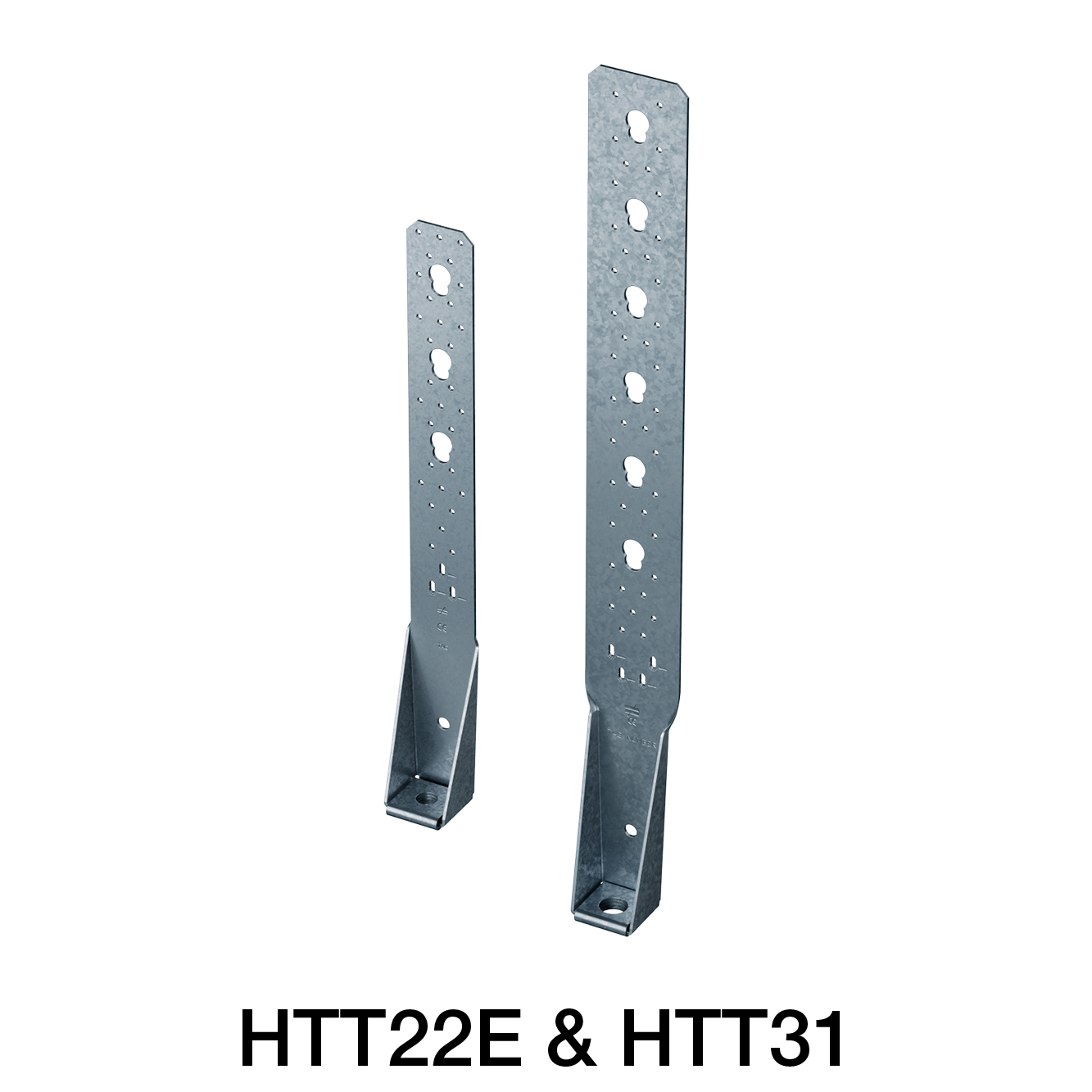

HTT

Anker voor houtskeletstijl

Deze ankers vangen trekkrachten op in verschillende constructies: verbinding van kolommen, balken of spantvoeten.
Dankzij de nagel- en boutgaten kan de bevestiging aangepast worden aan de uitvoeringswijze. Zowel geschikt voor nieuwbouw en renovatie als ter versteviging van bestaande constructies.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

EPD

Gegalvaniseerd staal Z275

HTT_SSTBP_homepage_LV_en

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal G90 overeenkomstig ASTM A-653,
Dikte van de voet : 6,0 mm,
Dikte van het frame : 2,7 mm.

Voordelen

Hoge opwaartse drukbelasting.

Toepassing

Ondergrond

Draagconstructie: hout, beton
Bekleding: hout

Toepassingsgebieden

Verbinding van kolommen,
Verbinding van balken,
Verbinding van spantvoeten.

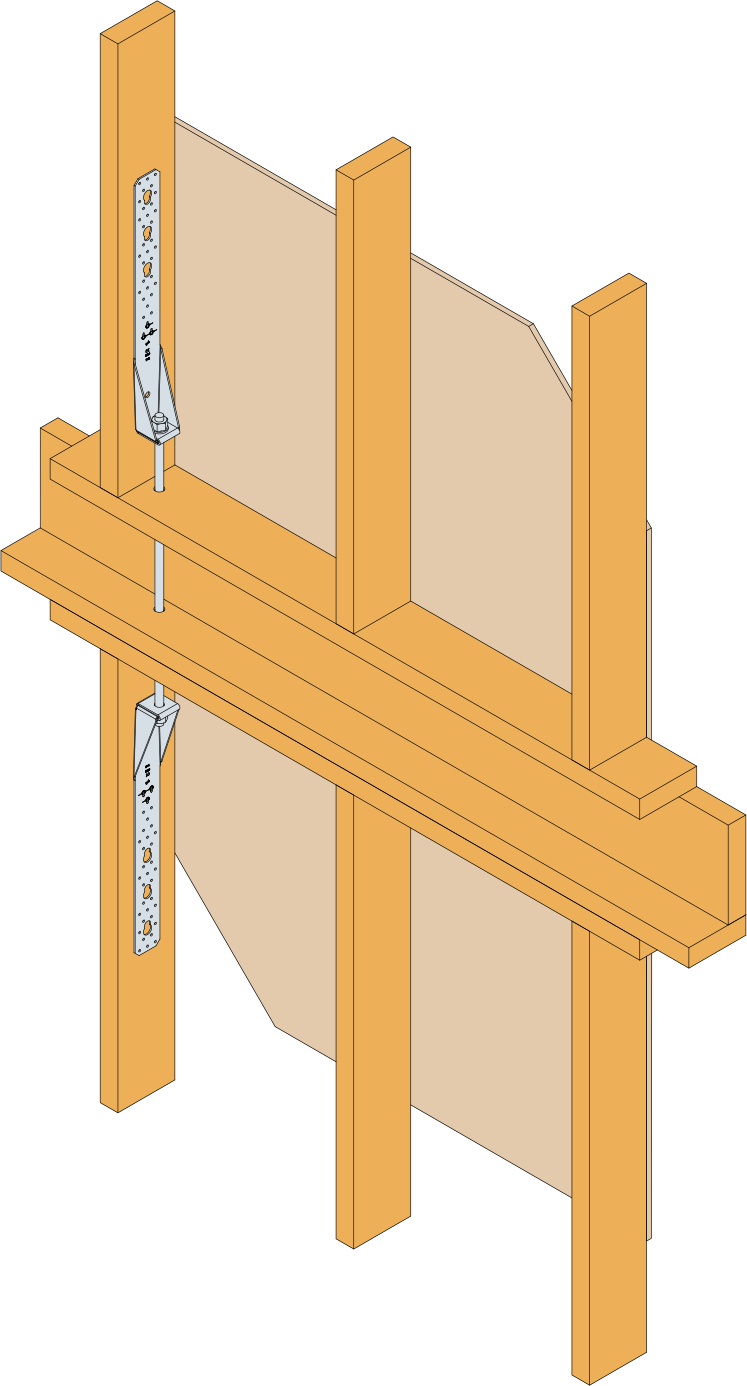

Verbinding van houtskeletpanelen,
Verbinding van houtskeletstijlen.

Technische gegevens

Afmetingen en karakteristieke waarden

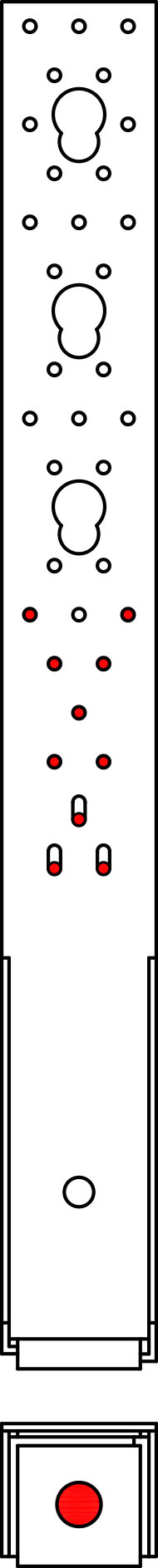

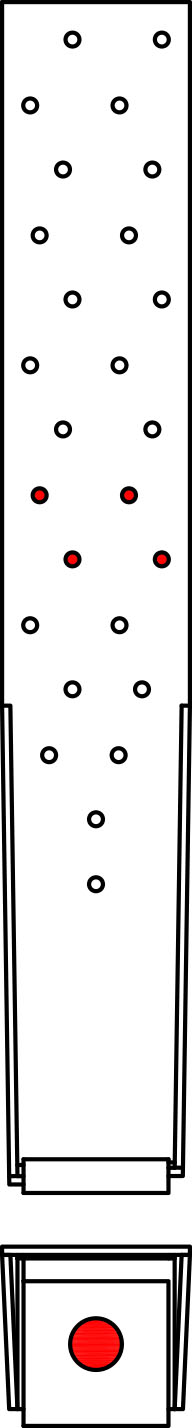

Afmetingen

Referentie	Verbinder afmetingen
	Overig			Afmetingen[mm]						flens B			Boorgaten in drager
	Tun / DB nr.	NOBB nr.	Aantal per doos	A[mm]	B[mm]	C[mm]	d[mm]	E[mm]	Dikte[mm]	bolvormig			bolvormig
	Tun / DB nr.	NOBB nr.	Aantal per doos	A[mm]	B[mm]	C[mm]	d[mm]	E[mm]	Dikte[mm]	Ø4.7	Ø5[mm]	Ø21	Ø17.5	Ø18[mm]
HTT5	1388655	42922755	10.0	403	56	64	11.4	35	2.8	26	-	-	1	-
HTT22E	2049836	-	10.0	558	60	63	12	33	3	-	31	3	-	1
HTT31	2151752	-	5.0	790	60	90	12	33	3	-	41	6	-	-

Karakteristieke waarden

Referentie	Holdowns capacity
	Karakteristieke waarden - Hout op beton
	Bevestigingen						Karasteristieke waarden[kN]

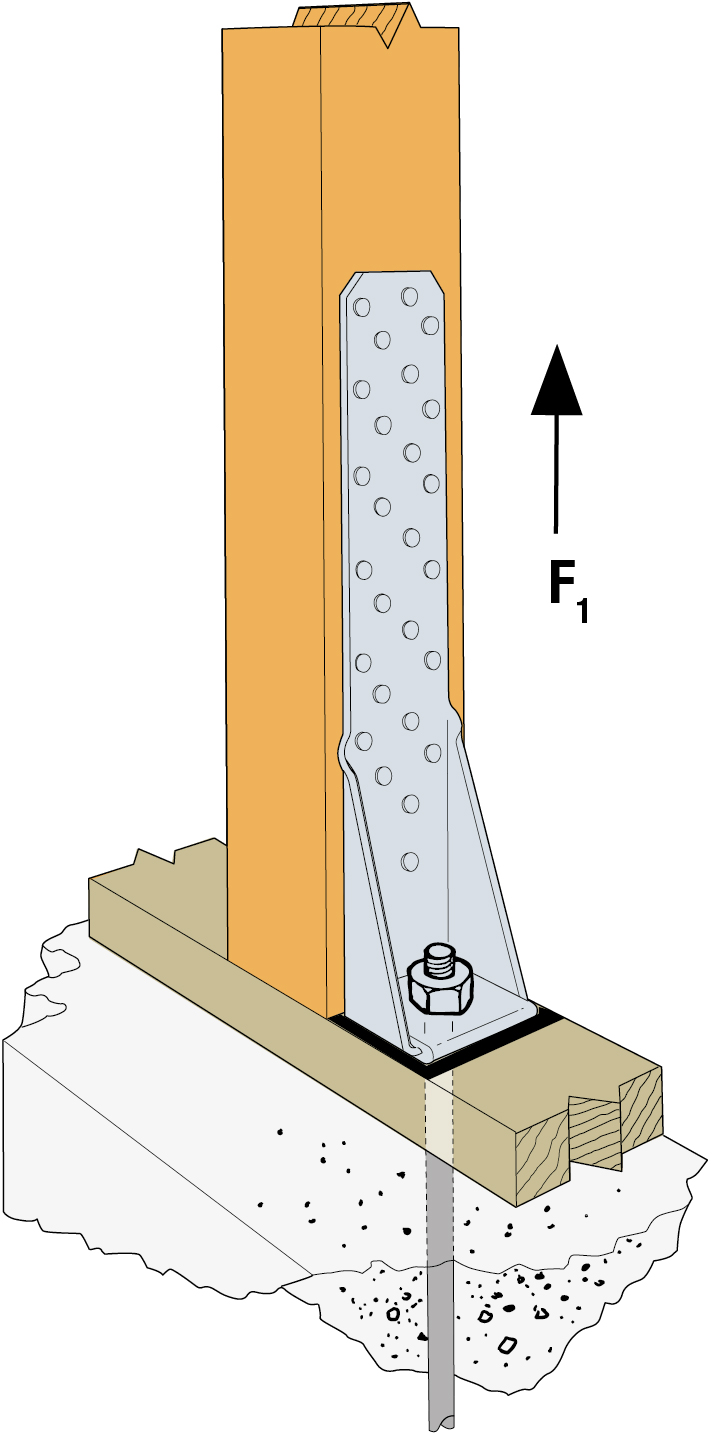

	flens B				Boorgaten in drager		R₁.ₖ (zonder US50/50/8 sluitring)								R₁,ₖ (met US50/50/8 sluitring)
	Aantal	Typ	Aantal	Type 2	Aantal	Typ	CNA4.0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60	CSA5.0x35	CSA5.0x40	CSA5.0x50	CSA5.0x80	CNA4.0x35	CNA4,0x40	CSA5.0x40Z	CNA4,0x60
HTT5	n	CNA	-	-	1.0	M16	min [(n-3.5)*1.66; 15.4; 43/kmod]	min [(n-3.5)*1.83; 18.6; 43/kmod]	min [(n-3.5)*2.22; 24.7; 43/kmod]	min [(n-3.5)*2.36; 31; 43/kmod]	-	-	-	-	min [(n-3.5)*1.66; 19.7]	min [(n-3.5)*1.83; 23.9]	min [(n-3.5)*2.22; 31.7]	min [(n-3.5)*2.36; 39.7]
HTT22E	n (1)	CNA/CSA	-	-	1.0	M16	min [(n-3,5)*1,66; 32,6; 57,5/kmod]	min [(n-3,5)*1,83; 39,6; 57,5/kmod]	min [(n-3,5)*2,22; 42,3; 57,5/kmod]	min [(n-3,5)*2,36; 53,1; 57,5/kmod]	min [(n-3.5)*1,99; 91,1; 57,5/kmod]	min [(n-3.5)*2,25; 106,7; 57,5/kmod]	min [(n-3.5)*2,63; 138,2; 57,5/kmod]	min [(n-3.5)*3,5; 232,4; 57,5/kmod]	-	-	-	-
HTT31	n (2)	CNA/CSA	-	-	1.0	M24	min [(n-4)*1,66; 144,1; 85,1/kmod)	min [(n-4)*1,83; 144,1; 85,1/kmod)	min [(n-4)*2,22; 144,1; 85,1/kmod)	min [(n-4)*2,36; 144,1; 85,1/kmod)	min [(n-4)*1,99; 144,1; 85,1/kmod)	min [(n-4)*2,25; 144,1; 85,1/kmod)	min [(n-4)*2,63; 144,1; 85,1/kmod)	min [(n-4)*3,5; 144,1; 85,1/kmod)	-	-	-	-

Hoeveelheid bevestigingselementen (n) kan door de gebruiker worden gekozen. Waarde wordt dan berekend met dit getal n.

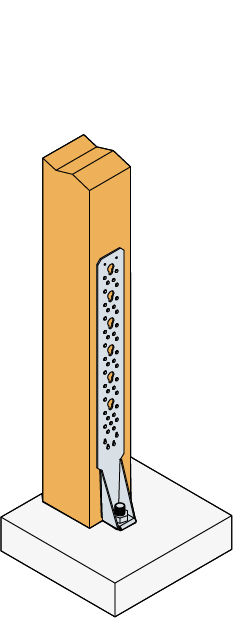

* 4 CSA5,0x80 moeten altijd in het onderste uiteinde van de sleufgaten worden geplaatst.

Karakteristieke waarden - Vereenvoudigde waarden

Afmetingen

Referentie	Holdowns capacity
	Vereenvoudigde karakteristieke waarden - Hout op beton
	Bevestigingen						Karakteristieke waarden - Hout C24 op Beton[kN]
	flens B				Boorgaten in drager		R₁.ₖ (zonder US50/50/8 sluitring)
	Aantal	Typ	Aantal	Type 2	Aantal	Typ	CSA5.0x40Z	CNA4,0x60	CSA5.0x50	CSA5.0x80
HTT5	18.0	CNA	-	-	1.0	M16	24.7	31	-	-
HTT22E	26.0	CNA/CSA	-	-	1.0	M16	42.3	52.3	52.3	52.3
HTT31	39.0	CNA/CSA	-	-	1.0	M24	77.4	77.4	77.4	77.4

Simplified numerical characteristic capacities values are based on load duration and service class assumption (Instantaneous, Service class 2, k_mod = 1.1). For other load duration, service class and fasteners, please refer to ETA-07/0285.

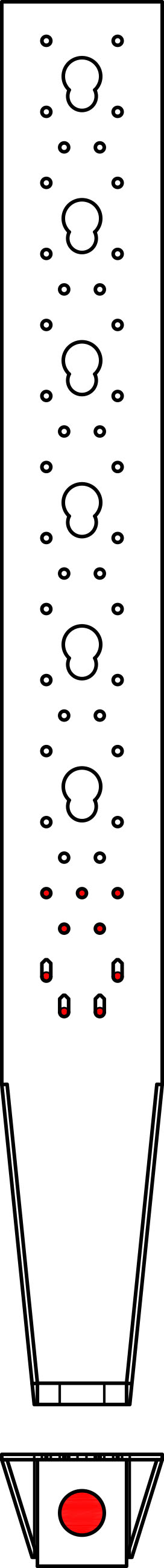

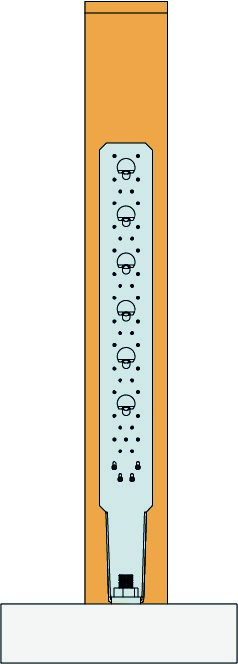

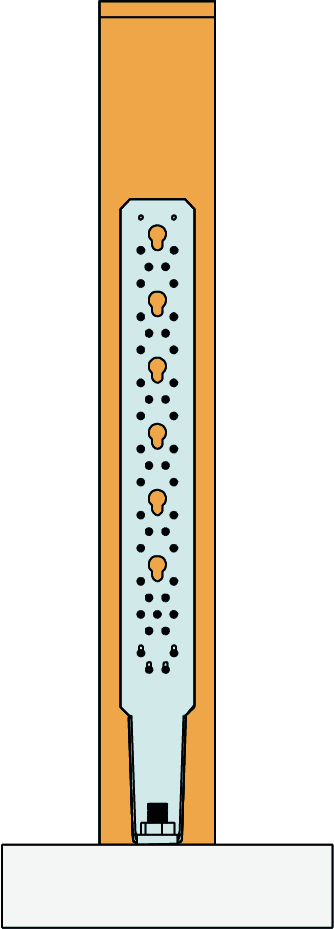

For HTT31, 4 CSA5.0x50 must always be installed on the bottom extremity of the oblong holes to reach the capacities given in the table. For other fasteners in these holes, the calculation shall be calculated according to ETA.

Installatie

Bevestigingen

Bevestigingsadvies voor beton C25/30 met een plaatrand dicht bij de verankering, zonder wapening tegen scheuren en afbrokkelen. De weerstand van de verankering in het beton moet worden gecontroleerd met de software Anchor Designer.

(Afmetingen in mm)

HTT5		Zonder ring		Met ring
	Bevestigingen	CNA4.0x50	CNA4.0x60	CNA4.0x50	CNA4.0x60
	Rd	20.9 kN	26.2 kN	26.7 kN	33.5 kN
	Verankering	FM 753 evo M16-151/30	KEM HR + LMAS M16	KEM HR + LMAS M16	KEM HR + LMAS M16
	Penetratiediepte	80	128	128	150
	Dikte van de vloerplaat	200	200	200	200
	Afstand tot de rand van de vloerplaat	140	150	150	160

HTT22E	Bevestigingen	CNA4.0x50	CNA4.0x60	CSA5.0x50	CSA5.0x80
	Rd	35.7 kN	44.2 kN	44.2 kN	44.2 kN
	Verankering	KEM HR + LMAS M16	KEM HR + LMAS M16	KEM HR + LMAS M16	KEM HR + LMAS M16
	Penetratiediepte	155	200	200	200
	Dikte van de vloerplaat	200	240	240	240
	Afstand tot de rand van de vloerplaat	170	160	160	160

HTT31	Bevestigingen	CNA4.0x50	CNA4.0x60	CSA5.0x50	CSA5.0x80
	Rd	65.4 kN	65.4 kN	65.4 kN	65.4 kN
	Verankering	KEM HR + THR M24	KEM HR + THR M24	KEM HR + THR M24	KEM HR + THR M24
	Penetratiediepte	215	215	215	215
	Dikte van de vloerplaat	280	280	280	280
	Afstand tot de rand van de vloerplaat	300	300	300	300

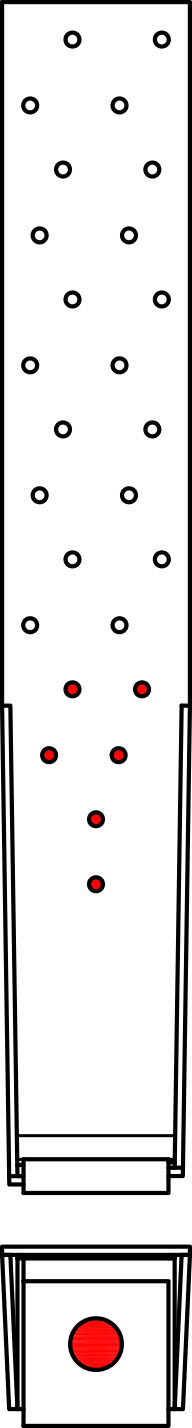

Plaasting

Utiliser toutes les fixations spécifiées,
Vérifier la résistance à l'arrachement de l'ancrage,
La surface totale d‘appui de l‘ancrage doit être en contact avec le montant, et peut être en contact avec le support en pied.
