E9/2.5

Grote verstevigde hoekijzer

Verstevigde hoekijzers zijn geschikt voor draagstructuren in de vakwerk- en houtskeletbouw.

Technisch gegevensblad
CE-Markering
CE-Markering
ETA
ETA
Gebruiksklasse 2
Gebruiksklasse 2
EPD
EPD
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Binner
Binner

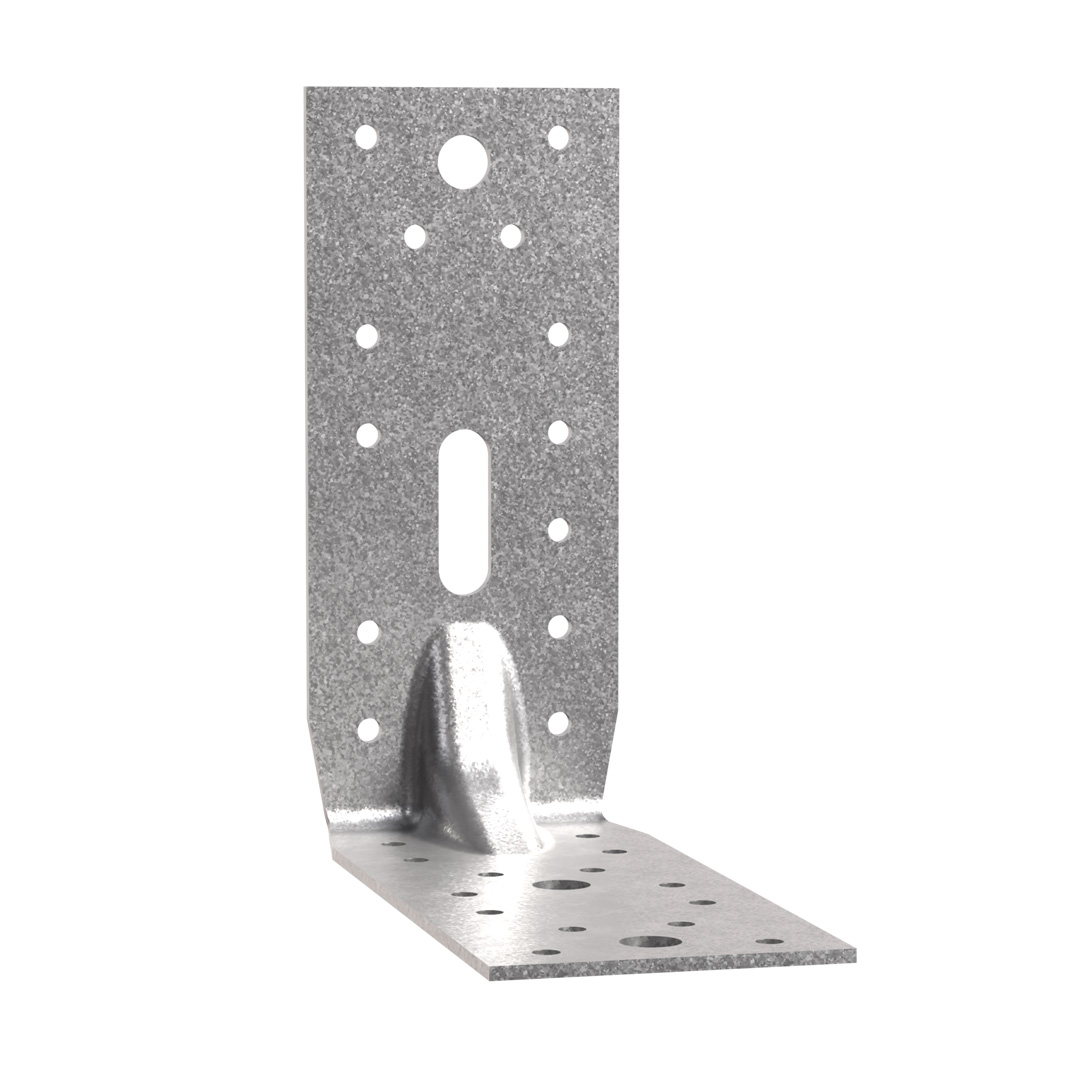

E9/2.5 main image

Product Details

Afbeeldingen

E9 2,5 beam beam montage.jpg

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte 2,5 mm.

Voordelen

  • Hoge stijfheid,
  • Veelzijdig gebruik.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, beton, staal enz,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout, vakwerkspanten, profielen enz.

Toepassingsgebieden

  • Bevestiging van kapspanten,
  • Gevelbekledingsregels en -stijlen,
  • Verankeringen van kepers, consoles, raveelbalken enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]flens B[mm]Boorgaten in drager[mm]Overig
A[mm]B[mm] C[mm]Dikte[mm]bolvormigLangwerpigbolvormig Aantal per doosGewicht[kg]
Flens A[mm]Bolzen[mm]Ø11x34Schroeven of nagels[mm]Bolzen[mm]
E9/2.5154152.5652.5141114250.00.35

Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers

Afmetingen

Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers
Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers
Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers
ReferentieDraagvermogen van de hoekverbinder
Vereenvoudigde karakteristieke waarden - Hout op hout - Max. vernageling
BevestigingenVereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
flens BBoorgaten in dragerR1,kR2,k = R3,k
AantalAantalCNA4,0x35CSA5.0x40ZCNA4,0x35CSA5.0x40Z
E9/2.512.014.058.49.513

De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers

Afmetingen

Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers
Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers
Vereenvoudigde karakteristieke waarden - Balk op balk, max. vernageling - verbinding met 2 hoekijzers
ReferentieDraagvermogen van de hoekverbinder
Bevestiging hout op hout type balk op balk - Min. Vernageling
BevestigingenVereenvoudigde karakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
flens BBoorgaten in dragerR1,kR2,k = R3,k
AantalAantalCNA4,0x35CSA5.0x40ZCNA4,0x35CSA5.0x40Z
E9/2.58.06.01.93.26.68.9

De gepubliceerde karakteristieke waarde is gebaseerd op plotselinge belastingsduur en gebruiksklasse 2 overeenkomstig EC5 (EN 1995) – kmod = 0,9. Voor andere belastingsduur en gebruiksklasse, zie de ETA voor nauwkeurigere waarden.

Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Bevestiging hout op hout type kolom op balk - Verbinding met txee hoekijzers

Afmetingen

Bevestiging hout op hout type kolom op balk - Verbinding met txee hoekijzers
Bevestiging hout op hout type kolom op balk - Verbinding met txee hoekijzers
Bevestiging hout op hout type kolom op balk - Verbinding met txee hoekijzers
ReferentieDraagvermogen van de hoekverbinder
Karakteristieke waarden - Hout op hout
BevestigingenKarakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
flens BBoorgaten in dragerR1,kR2,k = R3,k
AantalAantalCNA4,0x35CSA5.0x40ZCNA4,0x35CSA5.0x40Z
E9/2.510.014.03.15.16.78.6

Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Verbinding hout op harde ondergrond type balk op harde ondergronf - Verbinding met 2 hoekijzers

Afmetingen

Verbinding hout op harde ondergrond type balk op harde ondergronf - Verbinding met 2 hoekijzers
Verbinding hout op harde ondergrond type balk op harde ondergronf - Verbinding met 2 hoekijzers
ReferentieDraagvermogen van de hoekverbinder
Karakteristieke waarden - Hout op beton
BevestigingenKarakteristieke waarden - Hout C24 - Verbinding met 2 hoekijzers[kN]
flens BBoorgaten in dragerR1,k
AantalTypAantalTypCNA4,0x35
E9/2.512CNA*1Ø106

* Zie de kolommen van de tabel met karakteristieke waarden voor de types bevestigingselementen die kunnen worden gebruikt in Flens A. De waarden verschillen afhankelijk van het gebruikte type bevestigingselement.

De vereiste ontwerpweerstand van de bout R#,d wordt bepaald met (boutfactor x ontwerpbelasting verbinding F#,d) voor de vereiste belastingsrichting en het bevestigingselement. Zie het Simpson Strong-Tie ankerassortiment voor geschikte ankers. Typische ankeroplossingen, afhankelijk van het betontype, de hart- en randafstanden.

Om de weerstandswaarden voor een enkele hoekijzer te verkrijgen, moeten de waarden in bovenstaande tabel worden gehalveerd, op voorwaarde dat de ondersteunde balk niet kan draaien. Raadpleeg onze ETA-06/0106 als de balk vrij kan draaien.

Installatie

Installatie

Bevestigingen

Op hout :

  • Ringnagels CNA Ø 4,0 x 35 of Ø 4,0 x 50 mm,
  • Schroeven CSA Ø 5,0 x 35 of CSA Ø 5,0 x 40,
  • Bouten,
  • Houtdraadbouten.

Op beton :
Betonnen ondergrond :

  • Mechanische verankering : doorsteekanker FM 753 evo M10x78
  • Chemische verankering : hars AT-HP + draadstang LMAS M10-120/25

Hol metselwerk :

  • Chemische verankering : hars AT-HP of POLY-GP + draadstang LMAS M10-120/25 + zeefhuls SH M16-130

Op staal :

  • Bouten

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond,
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven,
  3. Indien de ondergrond uit hout bestaat, wordt het hoekijzer ook daarop vastgenageld of geschroefd,
  4. Indien de ondergrond uit beton bestaat, moet het hoekijzer worden bevestigd volgens de aanbevelingen voor het plaatsen van de gekozen verankering.
Bevestiging op houten ondergrond

Technische opmerkingen

Technische gegevens

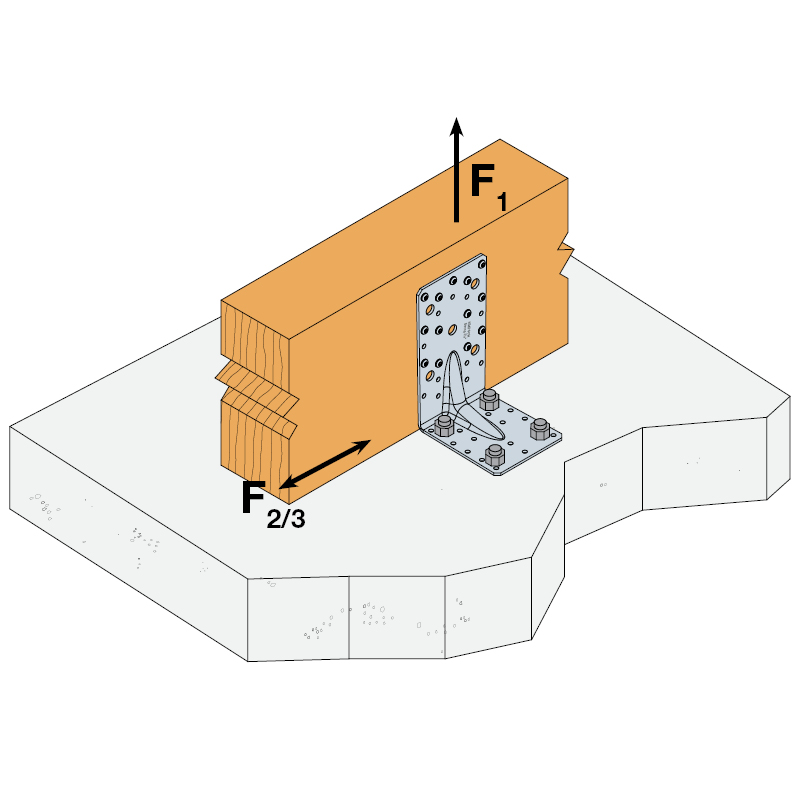

F1 : trekkracht loodrecht op de hartlijn van de beugel
Bijzonder geval van bevestiging met één enkel hoekijzer :

  • Als de volledige constructie de rotatie van de gording of kolom verhindert, is de treksterkte gelijk aan de helft van de voor twee hoekijzers opgegeven waarde,
  • Zo niet, dan hangt de treksterkte van de verbinding af van de afstand «f» tussen het verticale contactvlak en het belastingaangrijppunt. Ga naar www.simpson.fr voor meer informatie over de bijbehorende belastingen.

F2 en F3 : zijdelingse afschuifkracht
Bijzonder geval van bevestiging met één enkel hoekijzer :

  • De in aanmerking te nemen sterktewaarde is gelijk aan de helft van de voor twee hoekijzers opgegeven waarde.

F4 en F5 : dwarskracht gericht naar of tegengesteld aan het hoekijzer

  • De verbindingssterkte hangt af van de afstand «e» tussen de voet van het hoekijzer en het belastingaangrijppunt,
  • Neem contact met ons op voor meer informatie over de bijbehorende belastingen.

Alleen de krachten F1, F2 en F3 voor verbindingen met twee hoekijzers komen aan bod in deze catalogus.
Neem contact met ons op voor meer informatie.

Certificering

Europese technische beoordeling (ETA)

ETA-06/0106
eta-06-0106-2021-04-09.pdf
eta-06-0106-2020-01-29-cor1.pdf
eta-06-0106.pdf
eta-060106-sst-ab-r10-2018-issued.pdf
eta-060106-sst-ab-v8-2016.pdf

Milieuprestatieverklaringen (EPD)

E9_2_5_SSTBP_epd

Verwante producten

CAD and BIM Library

2D

E9/2.5

3D

E9/2.5

3D Simplified

E9/2.5

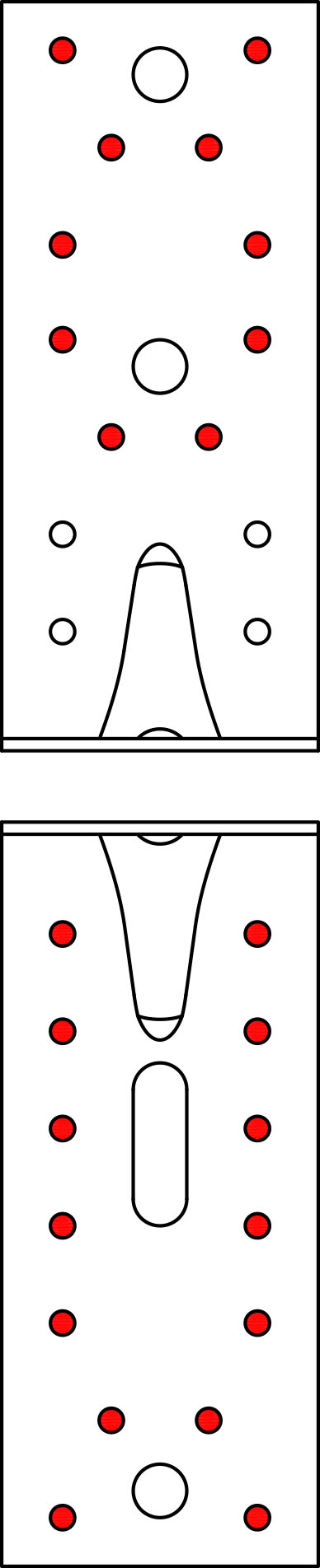

Nailing Pattern
