Spantvoeten

Spantvoeten maken het mogelijk kapspanten, kepers of kinderbinten snel en nauwkeurig te verankeren. Het platte model wordt voornamelijk gebruikt om horizontale krachten op te vangen.
Het geplooide model is meer aangewezen om grote opwaartse drukkrachten op te vangen.

CE-Markering
CE-Markering
ETA
ETA
Gegalvaniseerd staal Z275
Gegalvaniseerd staal Z275
Gebruiksklasse 2
Gebruiksklasse 2
Binner
Binner

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346.
  • Dikte 1 mm.

Voordelen

  • De nagelgaten worden verspringend uitgevoerd om houtsplijting te vermijden.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout.
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, vakwerkspanten enz.

Toepassingsgebieden

  • Spantvoet.
  • Kepervoet.
  • Verankering van kinderbinten enz.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

ReferentieVerbinder afmetingen
Afmetingen[mm]Boorgaten[mm]Overig
A[mm]B[mm] C[mm]D[mm]E[mm]Dikte[mm]bolvormigGewicht[kg]
Ø4,8
PFA38388423114291120.07
PFP38388423114291120.07

Characteristic values

Afmetingen

ReferentieKarakteristieke waarden - Hout op hout - Gedeeltelijke vernageling
Karakteristieke waarden - Hout C24[kN]
R₂,ₖR₃,ₖ
PFA380.13.8
PFP383.3-

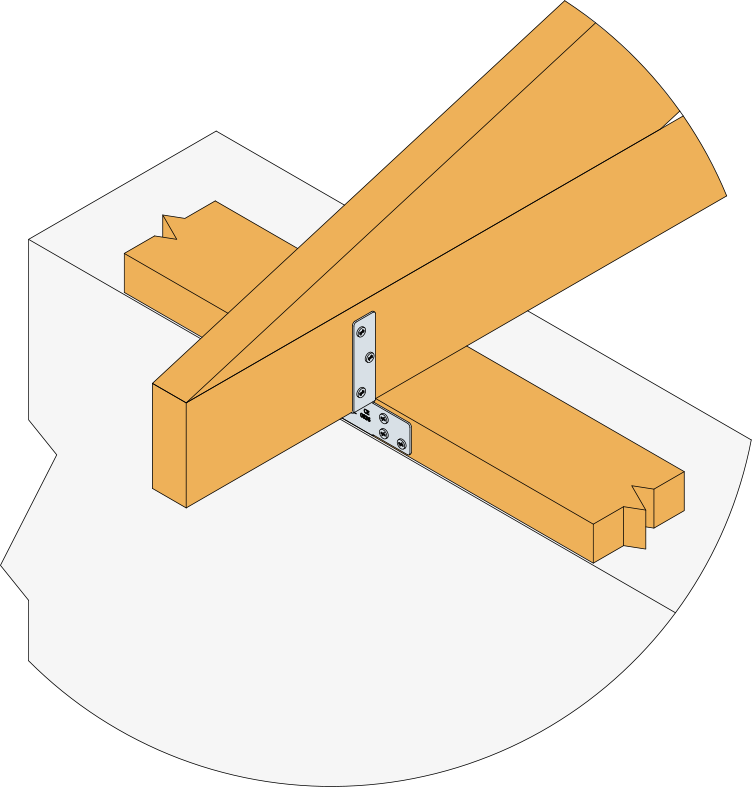

Installatie

Installatie

Bevestigingen

  • Nagelgaten Ø 4,8 mm.

Gedragen bouwdeel :

  • Ringnagels CNA Ø 4.0.

Spantvoet op steun :

  • Ringnagels CNA Ø 4,0.
