Simpson Strong-Tie verbindingen en bevestigingen
Hoekijzers
EC

Hoekijzer voor stoelen

Hoekijzers voor stoelen komen van pas bij talloze doe-het-zelfprojecten en worden doorgaans gebruikt om meubelverbindingen te verstevigen.

Technisch gegevensblad
Gebruiksklasse 2
Elektrolytisch verzinkt staal
Binner
EPD
EC main image

Product Details

Afbeeldingen

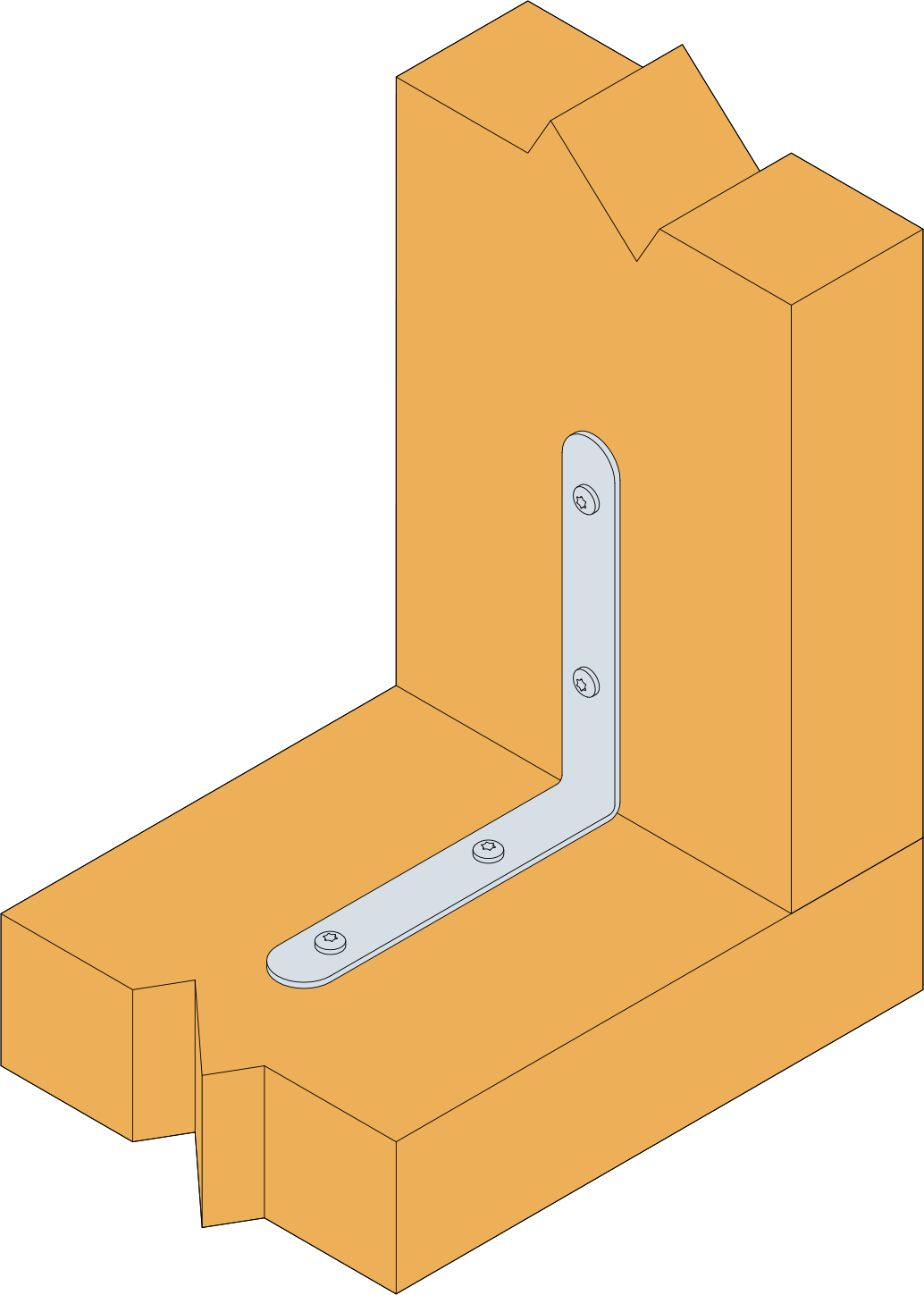

EC Installed.jpg

Kenmerken

Materiaal

  • Staal S235JR overeenkomstig NF EN 10025,
  • Elektrolytisch verzinkte afwerking overeenkomstig ISO 2081,
  • Dikte : van 1,2 tot 3 mm naargelang van het model.

Voordelen

  • Uitgebreid assortiment voor een brede waaier aan gebruikstoepassingen,
  • Bruikbaar op hout en beton.

Toepassing

Ondergrond

  • Drager : hout enz,
  • Gedragen bouwdeel : massief hout, panelen, PVC.

Toepassingsgebieden

  • Massief hout,
  • Plaatmaterialen,
  • PVC enz,
  • Klein schrijnwerk,
  • Consoles, rekken,
  • Kapconstructie, houtskelet,
  • Binnenplaats, ...

Discontinued Products

Variant Status Details
There are variants of this product family which have been discontinued and are out of production.
phased out (has Variants which were phased out)

Technische gegevens

Afmetingen


Afmetingen en karakteristieke waarden

Referentie Afmetingen [mm] Boorgaten flens A Boorgaten flens B Gewicht [kg]
A B C t Ø4.5 Ø5.8 Ø6 Ø4.5 Ø5.8 Ø6
EC30/230301522--2--0.013
EC40/240401522--2--0.017
EC60/260601522--2--0.027
EC80/2.58080182.52--2--0.045
EC100/3100100183-2--2-0.075
EC120/3120120203--2--20.098
EC140/3140140203--2--20.12

-

Installatie

Installatie

Bevestigingen

Uitgefreesde gaten :

  • Type 30 tot 80 Ø 4,2 mm,
  • Type 90 tot 140 Ø 5,5 mm.

Op hout :

  • Ringnagels CNA Ø 4,0 x 35 mm,
  • Schroeven TTUFS4.0X20 FT Ø4

Plaatsing

  1. Houd het te bevestigen element dicht bij de ondergrond.
  2. Vernagel het element. Dit kan ook worden vastgeschroefd met behulp van passende schroeven.
  3. Wordt het hoekijzer ook daarop vastgenageld of geschroefd.
