Verbinder met verstelbare hoek

De beugels ACI vereenvoudigen de hoekplaatsing van bintwerk. De hoek kan rechtstreeks ter plaatse versteld worden tussen 30° en 90° door de flanken te plooien volgens de gewenste plaatsingswijze. De beugels kunnen bevestigd worden aan houten of betonnen dragers. Deze beugels worden paarsgewijs toegepast : de ene beugel bevestigt de ondergording terwijl de andere tegenovergesteld geplaatst wordt om de bovengording vast te maken. Dit bevestigingssysteem kan bijgevolg aangepast worden aan de verschillende breedtes en hoogtes van I-balken.

Technisch gegevensblad

CE-Markering

ETA

Gebruiksklasse 2

Binner

Gegalvaniseerd staal Z275

Product Details

Afbeeldingen

Kenmerken

Materiaal

Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
Dikte : 2 mm.

Voordelen

Bruikbaar op houten of betonnen drager,
Verstelbaar op de bouwplaats tussen 30° en 90°,
Aanpasbaar aan alle breedten en hoogten van I-balken.

Toepassing

Ondergrond

Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton,
Gedragen bouwdeel : I-balken, balken uit massief hout, composiethout enz.

Toepassingsgebieden

Vloeren op I-balken,
Plafonds op I-balken,
Ddwarsbalkbevestiging onder een hoek.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Referentie	Verbinder afmetingen
	Houtdoorsnede[mm]				Afmetingen[mm]						Drager Boorgaten		Gedragen boorgaten	Overig
	Hoogte		Breedte (2)		A[mm]	B[mm]	C[mm]	d[mm]	H[mm]	Dikte[mm]	bolvormig		bolvormig	Gewicht[kg]
	Min.[mm]	Max.[mm]	Min.[mm]	Max.[mm]	A[mm]	B[mm]	C[mm]	d[mm]	H[mm]	Dikte[mm]	Ø5	Ø13	Ø5	Gewicht[kg]
ACI100/80	200	400	45	69	100	80	109.7	41.7	111.7	2	18	3	4	0.68
ACI140/80	200	400	70	100	140	80	109.7	41.7	111.7	2	18	3	4	0.8

Karakteristieke waarden - Hout op beton - Volledige vernageling

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden voor hout / hout - Vollediege vernageling
	Bevestigingen		Karakteristieke waarden - Houtsterkteklasse C24 (drager)[kN]
	Spanwijdte	Drager	R₁.ₖ - 30 à 59°	R₁.ₖ - 60 à 90°
	Aantal	Aantal	CNA4,0x35	CNA4,0x35
ACI100/80	2 - 4	14.0	6.1	8.3
ACI140/80	2 - 4	14.0	6.9	8.2

Karakteristieke waarden - Hout op beton

Referentie	Draagvermogen van de balkdrager
	Karakteristieke waarden voor hout / beton of staal
	Bevestigingen				Karakteristieke waarden Ri,k[kN]
	Spanwijdte		Drager		R₁.ₖ - 60 à 90°	R₁.ₖ - 30 à 59°
	Aantal	Typ	Aantal	Typ	CNA4,0x35	CNA4,0x35
ACI100/80	2 - 4	CNA	2.0	Ø12*	10.7	7.9
ACI140/80	2 - 4	CNA	2.0	Ø12*	9.5	7.6

* Bekijk het Simpson Strong-Tie ankerassortiment om het juiste product te vinden. De standaardoplossingen moeten worden gekozen op basis van de ondersteuning (beton, metselwerk, enz.), de tussenruimte en de afstanden tot de randen.
De in deze tabel beschreven waarden zijn gegeven voor een installatie in volle plaat. Voor elke andere installatieconditie (dicht bij randen, enz.) moet de ontwerper de ankers afzonderlijk controleren (onze gratis Anchor Designer-software is beschikbaar op onze website).

Installatie

Bevestigingen

Gedragen bouwdeel :

Ringnagels CNA Ø 4,0 x 35 mm.

De nagels worden in de gedragen balk ingeslagen onder een hoek van 45°. Per gording zijn minstens twee nagels nodig voor een stevige bevestiging. Afhankelijk van de gordinghoogte is het soms mogelijk vier nagels aan te brengen.

Drager :

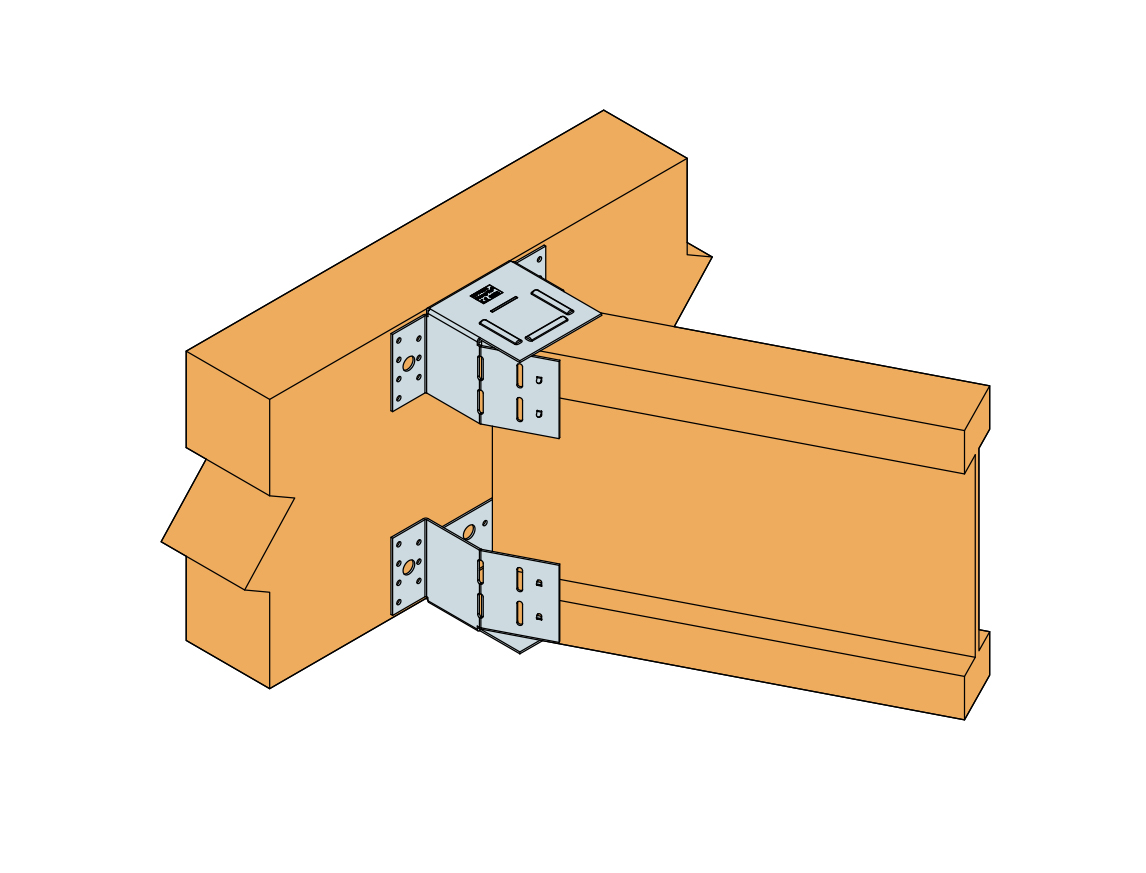

Houten ondergrond :

Ringnagels CNA Ø 4,0 x 35 mm.

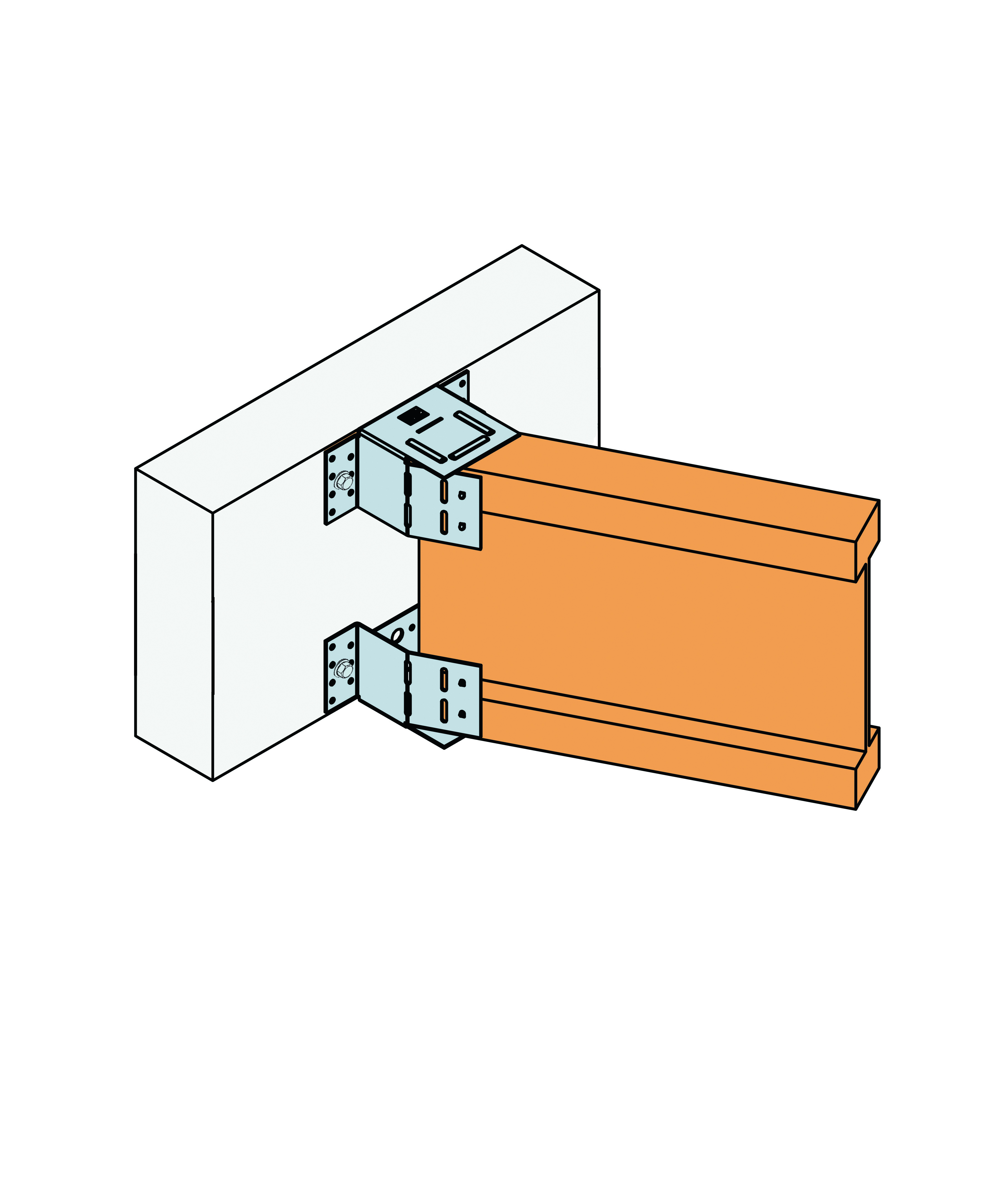

Betonnen ondergrond :

Mechanische verankering : doorsteekanker FM 753 EVO M12x104/5,
Chemische verankering : hars AT-HP + draadstang LMAS M12-150/35.

Hol metselwerk :

Chemische verankering : hars AT-HP of POLY-GP + LMAS M12-150/35 + zeefhuls SH M16-130.

Plaatsing

Ze worden paarsgewijs toegepast: de ene beugel bevestigt de ondergording terwijl de andere tegenovergesteld wordt geplaatst om de bovengording vast te maken.
