SPR

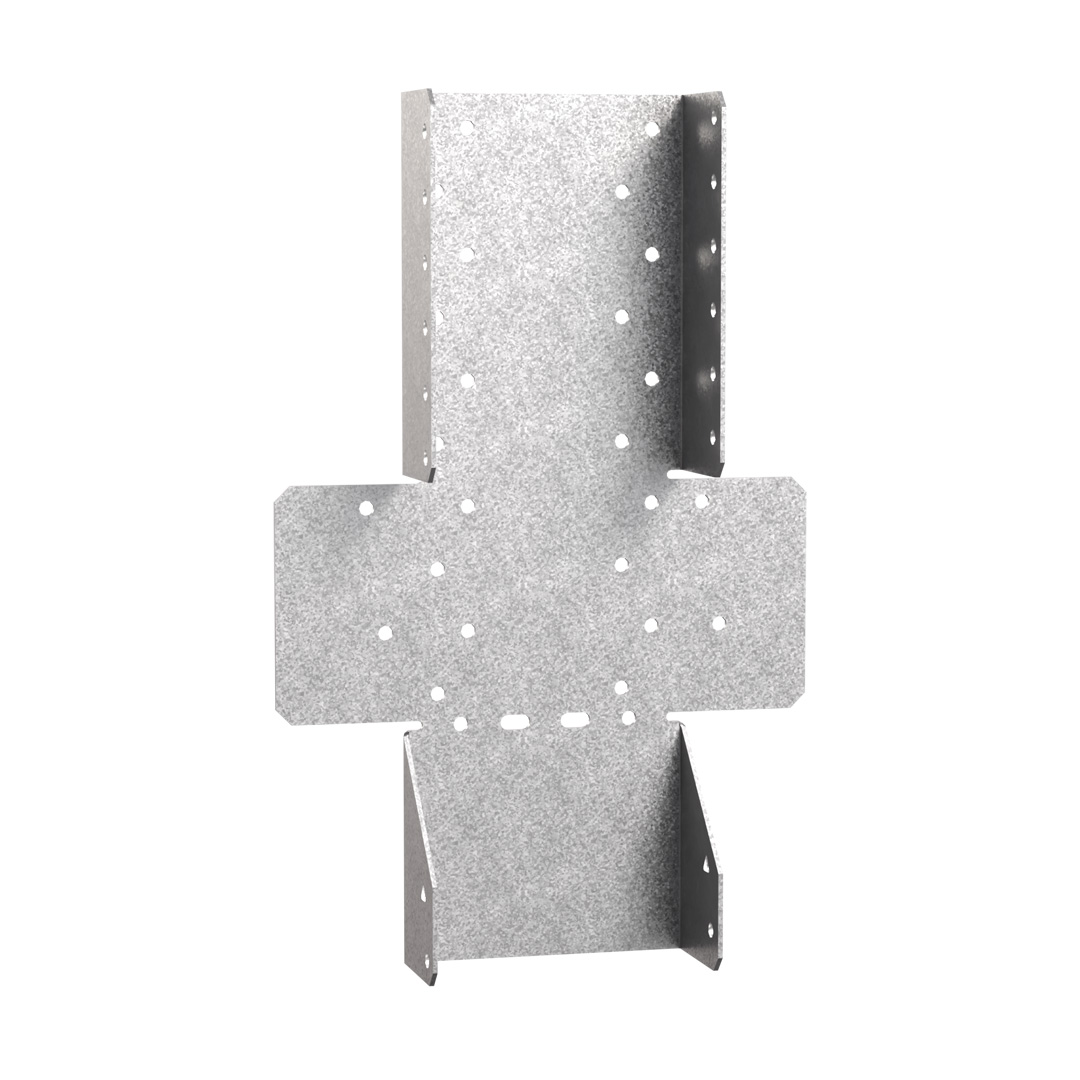

Balkdrager met verstelbare helling

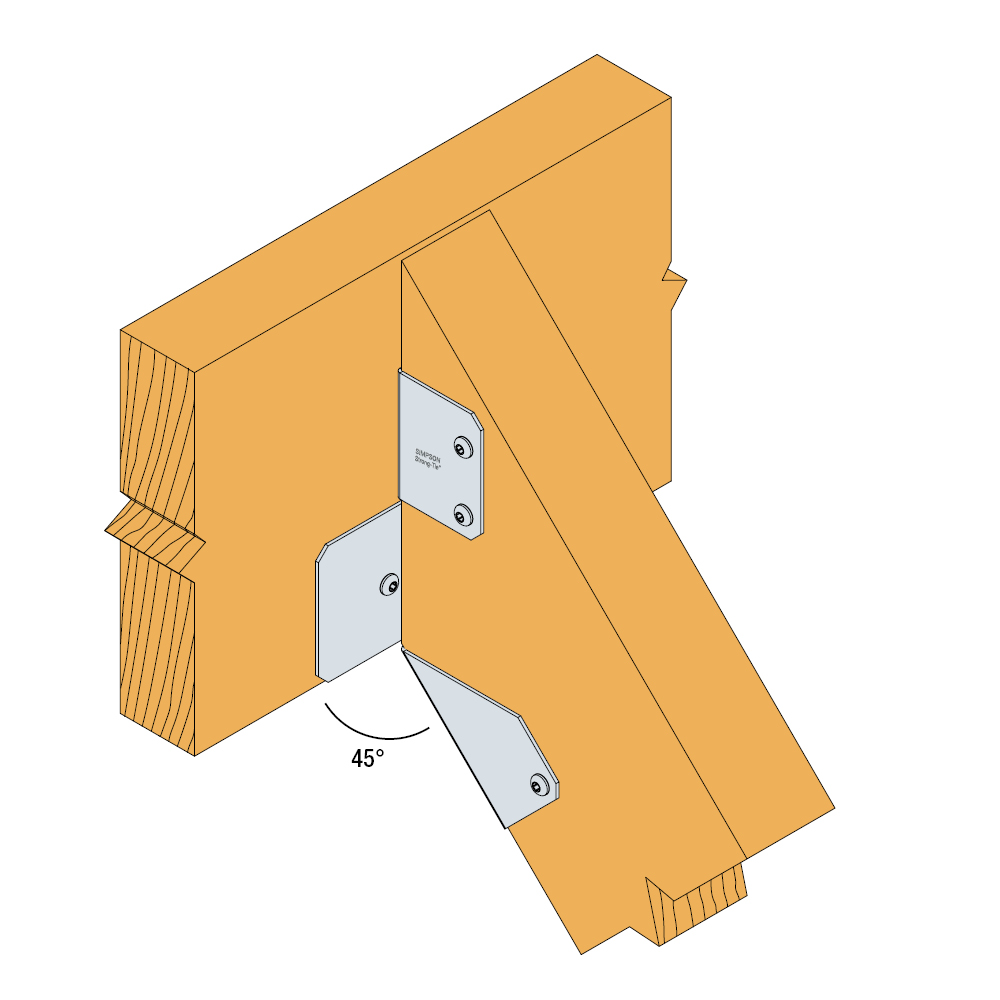

De balkdrager SPR bevestigt kepers op een houten en betonnen ondergrond. De helling wordt ter plaatse versteld tot 45° naar beneden of naar boven. Deze afstelling wordt slechts eenmaal uitgevoerd in de gewenste hellingsrichting.

CE-Markering
ETA
Gebruiksklasse 2
Elektrolytisch verzinkt staal 20µm

Product Details

Afbeeldingen

Kenmerken

Materiaal

  • Verzinkt staal S250GD + Z275 overeenkomstig NF EN 10346,
  • Dikte : 1,5 mm.

Voordelen

  • Instelling van de helling op de bouwplaats.

Toepassing

Ondergrond

  • Drager : massief hout, composiethout, gelijmd gelamineerd hout, beton, staal,
  • Gedragen bouwdeel : massief hout, composiethout, gelijmd gelamineerd hout.

Toepassingsgebieden

  • Dwarsbalken,
  • Gordingen,
  • Gladde balken.

Technische gegevens

Afmetingen

Afmetingen en karakteristieke waarden

Referentie Afmetingen gedragen bouwdeel [mm] Afmetingen en karakteristieke waarden [mm] Drager Boorgaten Gedragen boorgaten Box Quantity
Breedte A B C D F t Ø5 Ø5
Min. Max.
SPR38/1203638381207543781.59620
SPR50/1404850501407543781.518820
SPR64/1606264641607543781.5201016
SPR76/1807476761807543781.5221216
SPR100/300981001003007543781.5342416

De afmetingen A, B en C zijn de binnenmaten van de ophangbeugel.
De onderhiel van de ophangbeugel wordt slechts eenmaal geplooid in de gewenste hoek   α.

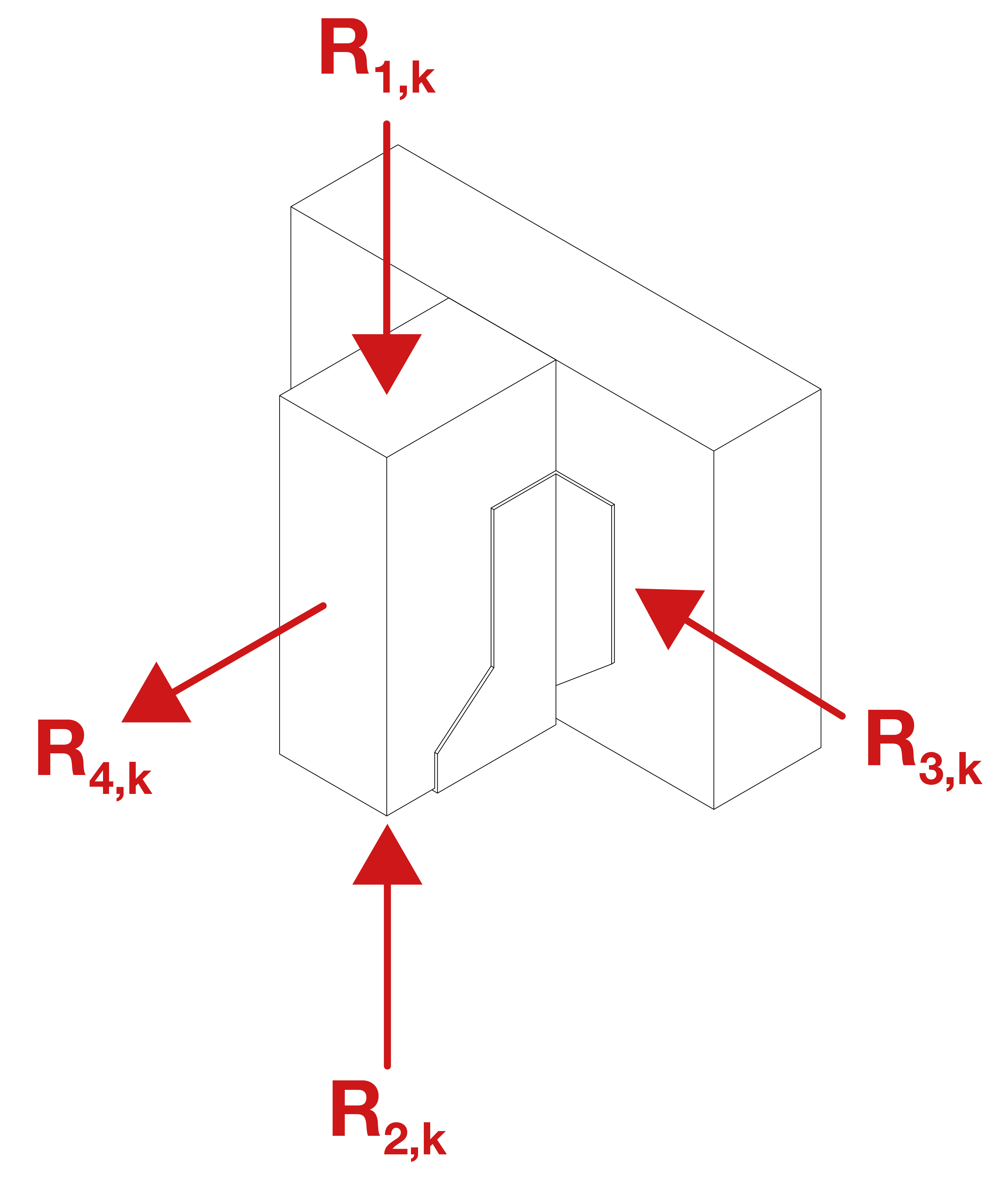

Karakteristieke waarden Neerwaartse belasting (in kN) - Houtsterkteklasse C24 - Nagels CNA4.0x60

Referentie Bevestigingen Karakteristieke waarden - Hout C24 [kN]
Drager Spanwijdte R1.k R2.k
Aantal Aantal CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60 CNA4,0x35 CNA4,0x40 CNA4,0x50 CNA4,0x60
SPR38/1209655.46.372.93.34.24.9
SPR50/1401886.67.18.49.244.55.86.6
SPR64/16020109.410.312.213.66.37.29.110.5
SPR76/180221212.613.816.418.2910.212.814.6
SPR100/300342432.235.342.447.82730.137.242.6

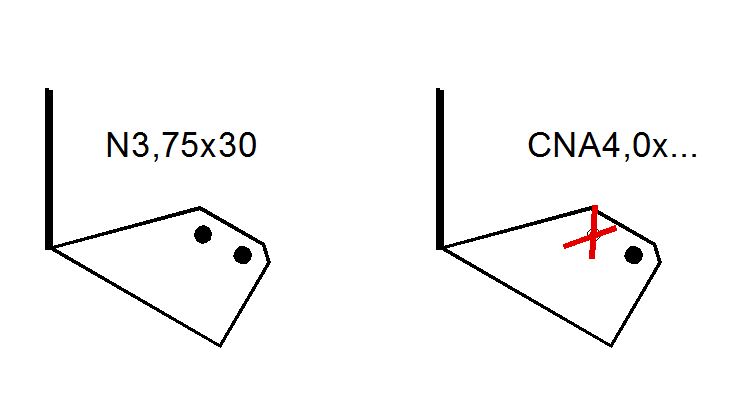

number in ( ) are the number of square twist nails N3,75x30

Installatie

Installatie

Bevestigingen

Op gedragen bouwdeel :

  • Ringnagels CNA Ø 4,0 x 35 mm,
  • CNA Ø 4,0 x 50 mm.

Op drager :
Houten ondergrond :

  • Ringnagels CNA Ø 4,0 x 35 of CNA Ø 4,0 x 50 mm,
  • Houtdraadbouten en bouten Ø 10 mm.

Betonnen ondergrond :

  • Mechanische verankering : WA M10-78/5,
  • Chemische verankering : draadstang Ø 10 mm, LMAS M10-130 met hars AT-HP.

Metalen ondergrond :

  • Bouten Ø 10 mm.

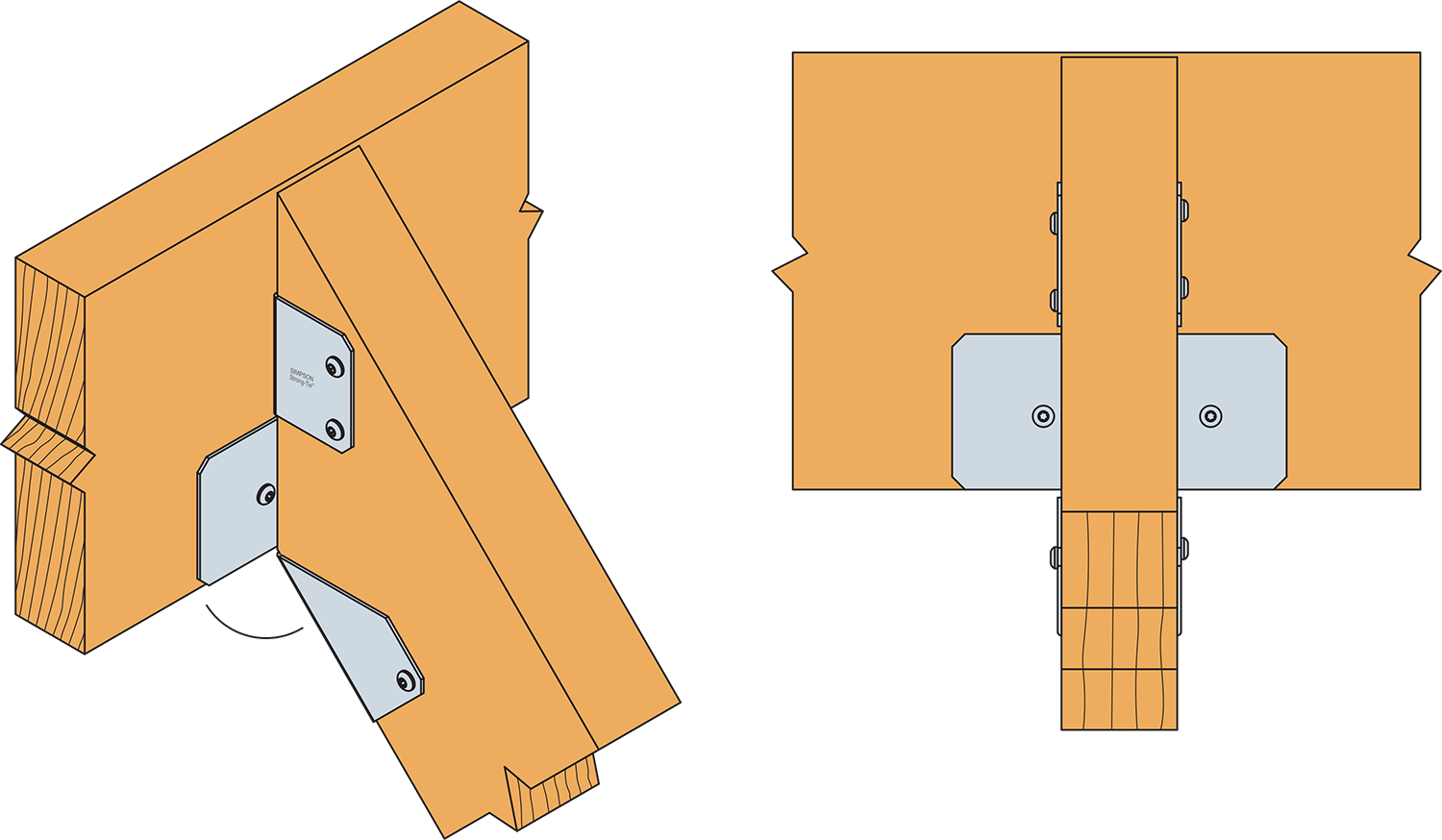

Plaatsing

Op hout :

  1. Teken de plaats van de gedragen balk af op de drager.
  2. Presenteer de balkdrager en bevestig de flenzen voorlopig aan weerszijden.
  3. Verstel de balkdrager volgens de aftekeningen, De balkdrager moet bovenaan iets meer open staan dan onderaan om het plaatsen van de gedragen balk te vergemakkelijken.
  4. Voltooi de bevestiging op elke flens.
  5. Presenteer de gedragen balk in de balkdrager.
  6. Bevestig de gedragen balk op de balkdrager.
  7. Op hout zijn er twee soorten vernageling: volledig of gedeeltelijk.

Op beton :

  1. Methode 1 : Teken de plaats van de boorgaten af aan de hand van de tabel met de posities van de beschikbare boorgaten op de technische fiche.
  2. Methode 2 : Teken de plaats van de balk af op de.
  3. ondergrond, presenteer de balkdrager en duid de middelpunten van de boorgaten aan.
  4. Boor in de ondergrond met een passende boor.
  5. Presenteer de balkdrager en bevestig hem op de ondergrond met doorsteekankers.
  6. Presenteer de gedragen balk in de balkdrager.
  7. Bevestig de gedragen balk op de balkdrager.

Certificering

Europese technische goedkeuring: ETA
