KIT FIX PPJBT

Vierkante kolomvoeten op plaatje "klaar om te bevestigen"

De vierkante kolomvoeten op plaatje PPJBT worden aanbevolen om kleine bouwwerken uit te voeren zoals afsluitingen en lichte tuinconstructies. Zeer eenvoudig demonteerbaar, kunnen worden vastgebout op betonnen en stalen ondergrond of vastgeschroefd op hout.

Technisch gegevensblad
Thermisch verzinkt staal
Thermisch verzinkt staal
EPD
EPD
Gebruiksklasse 3
Gebruiksklasse 3

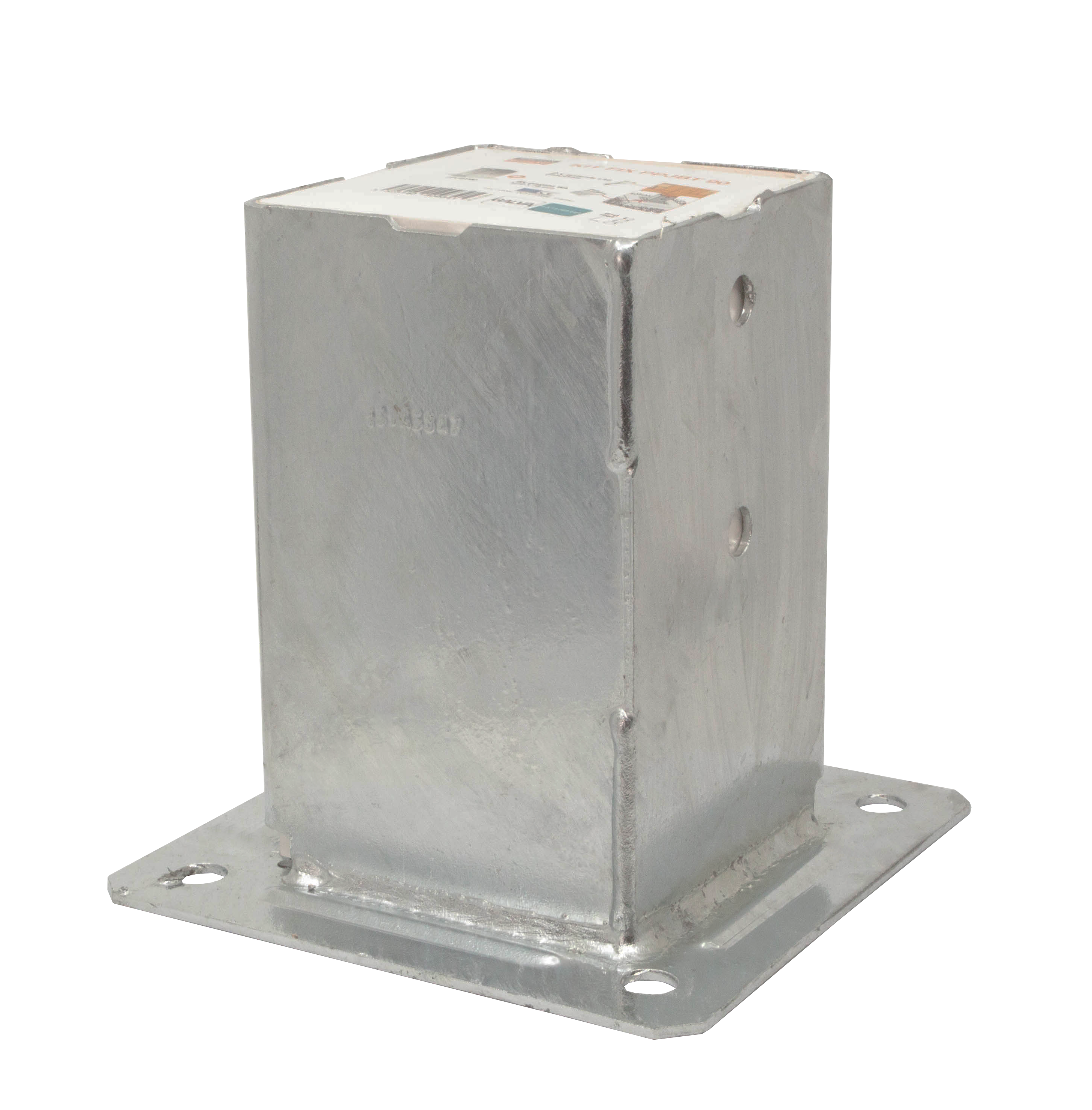

KIT FIX PPJBT90.png

Product Details

Afbeeldingen


Kenmerken

Materiaal

  • Staal DD11 overeenkomstig NF EN 10111,
  • Thermisch verzinkte afwerking overeenkomstig NF EN ISO 1461,
  • Dikte lichaam : 2 tot 3 mm naargelang van het model,
  • Dikte plaatje : 2,5 tot 3 mm naargelang van het model.

Voordelen

  • Geleverd met de bevestigingsaccessoires,
  • Verstevigd plaatje met dikte van 2,5 mm maakt model PPJBT beter bestand tegen vervorming,
  • Plaatje met afgesneden hoeken voor meer veiligheid,
  • Compatibel met de gangbare, in de handel verkrijgbare kolomdoorsneden.

Toepassing

Ondergrond

  • Drager : massief hout, gelijmd gelamineerd hout, composiethout, ...
  • Gedragen bouwdeel : massief hout, gelijmd gelamineerd hout, composiethout, ...

Toepassingsgebieden

  • Tuinafsluitingen, panelen, roosterafsluitingen,
  • Tuinhuisjes, bergingen voor brandhout in tuin, carports,
  • Lichte constructies en tijdelijke bouwwerken in tuin.

Technische gegevens

Afmetingen en karakteristieke waarden

Afmetingen

Afmetingen en karakteristieke waarden
Afmetingen en karakteristieke waarden
ReferentieVerbinder afmetingen
Afmetingen[mm]BoorgatenBoorgaten plaatjeOther
A[mm]B[mm]C[mm]D[mm]D[mm] Dikte[mm]t₂[mm]bolvormigbolvormig Inhoud van de setGewicht[kg]
Ø11Diameter 12
KIT FIX PPJBT 70711507115015022.5441 PPJBT70 - 4 WA M10-78/5 - 2 LAG100501.5
KIT FIX PPJBT 90911509115015022.5441 PPJBT90 - 4 WA M10-78/5 - 2 LAG100501.7

Installatie

Installatie

Bevestigingen

Deze set bevat het :

  • 1 kolomvoeten PPJBT70 of PPJBT90 in thermisch verzinkt staal,
  • 4 doorsteekankers FM-753 3DG M10X75/5,
  • 2 houtdraadbouten LAG 10-50 in wit verzinkt staal.


Waarschuwing

Tuinproducten zijn niet geschikt voor draagstructuren waarop grote krachten uitgeoefend worden (windbelasting, ...). De constructies moeten ook juist ontworpen en uitgevoerd worden om zijdelingse windbelastingen op te vangen (kapstijl, ...).

Certificering

Milieuprestatieverklaringen (EPD)

KIT_FIX_PPJBT_SSTBP_epd
