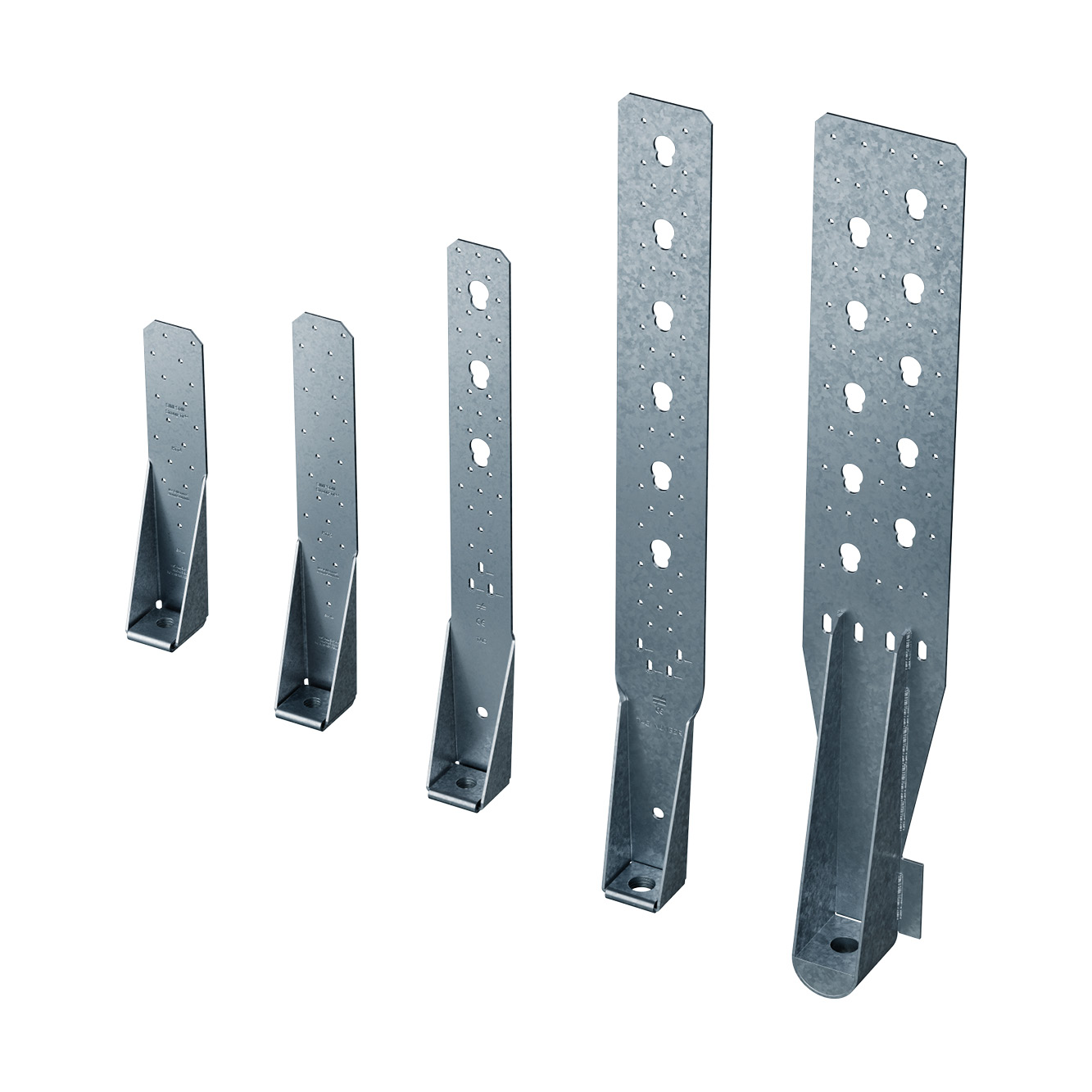

HTT

Ancrage pour montants d'ossature

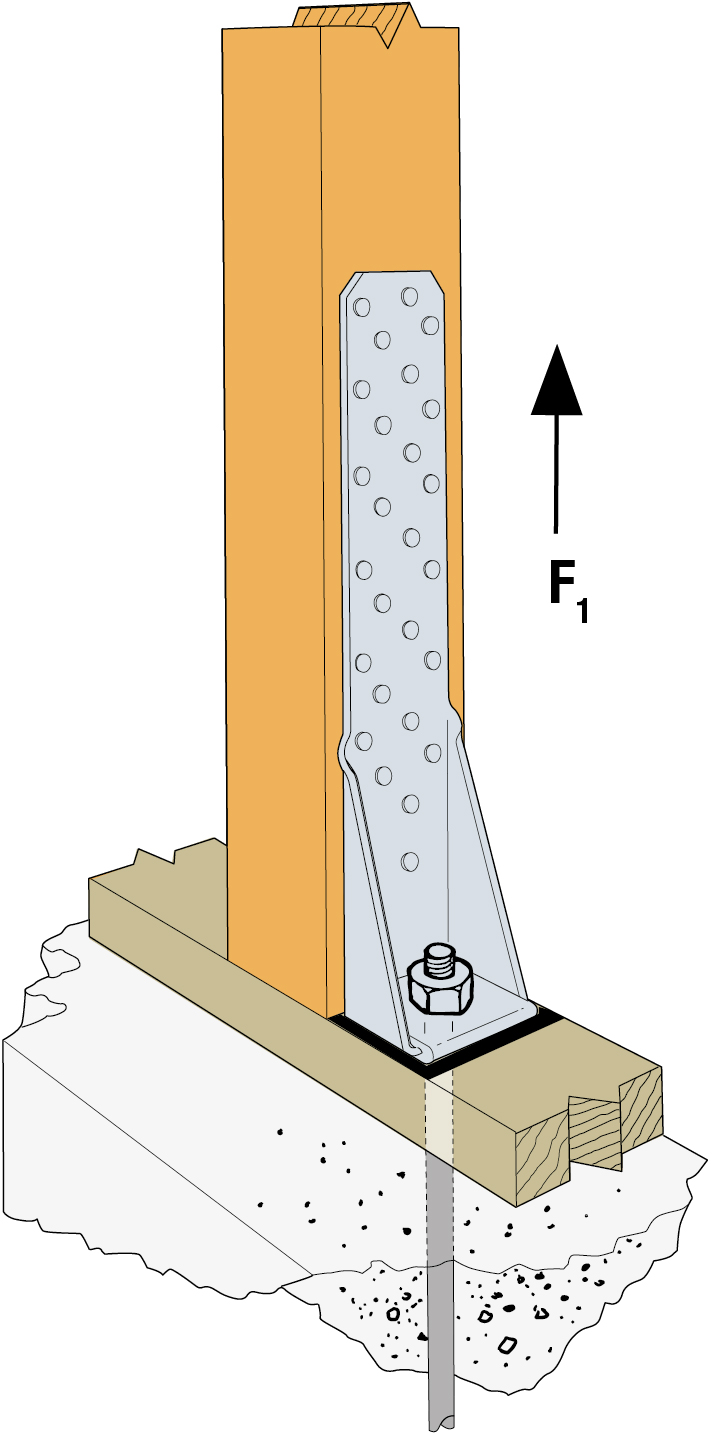

Cet ancrage reprend des efforts de traction dans différentes configurations. Les perçages de pointes permettent d‘adapter la fixation en fonction des configurations: utilisation en travaux neufs, réhabilitation pour le renforcement des structures existantes.

Marquage CE
ETA
Classe service 2
Acier électrozingué 20µm
Intérieur

Présentation

Images

Caractéristiques

Matière

  • HTT5 : Acier galvanisé G90 suivant ASTM A-653,
  • HTT22E et HTT31 : S350GD + Z275 suivant NF EN 10346.

Avantages

  • Grande résistance au soulèvement

Application

Support

  • Porteur: bois, béton
  • Porté : bois

Domaines d'utilisation

  • Assemblage de poteaux,
  • Assemblage de poutres,
  • Connexion de panneaux ossatures bois,
  • Connexion de montants ossatures bois,n
  • Connexion de panneaux CLT...

Données techniques

Dimensions

Dimensions

Références DB nr. NOBB nr. Dimensions [mm] Perçages Aile A Perçages Aile B
A B C D E t Ø4,7 Ø5 Ø21 Ø17,5 Ø18 Ø25
HTT5138865542922755403566411.4352.826--1--
HTT22E2049836-558606312333-313-1-
HTT312151752-790609012333-416--1

Valeurs Caractéristiques

Références Fixations Valeurs Caractéristiques - Bois C24 sur béton [kN]
Aile A Aile B R1,k (sans rondelle) R1,k (avec rondelle US50/50/8)
Qté Type Qté Type CNA4,0x50 CNA4,0x60 CSA5,0x50 CSA5,0x80 CNA4,0x50 CNA4,0x60
HTT5nCNA1M16min [(n-3.5)*2.22; 24.7; 43/kmod]min [(n-3.5)*2.36; 31; 43/kmod]--min [(n-3.5)*2.22; 31.7]min [(n-3.5)*2.36; 39.7]
HTT22En (1)CNA/CSA1M16min [(n-3,5)*2,22; 42,3; 57,5/kmod]min [(n-3,5)*2,36; 53,1; 57,5/kmod]min [(n-3.5)*2,63; 138,2; 57,5/kmod]min [(n-3.5)*3,5; 232,4; 57,5/kmod]--
HTT31n (2)CNA/CSA1M24min [(n-4)*2,22; 144,1; 85,1/kmod)min [(n-4)*2,36; 144,1; 85,1/kmod)min [(n-4)*2,63; 144,1; 85,1/kmod)min [(n-4)*3,5; 144,1; 85,1/kmod)--

Le nombre de fixations (n) peut être choisi par l'utilisateur. La valeur caractéristique est ensuite calculée avec ce nombre n.
(1) n est au minimum égal à 10.
(2) 4 fixations CSA5.0x80 doivent être installées à l'extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l'ETA-07/0285.

Valeurs Caractéristiques simplifiées

Références Valeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Bois C24 sur béton [kN]
Aile A Aile B R1,k (sans rondelle) R1,k (avec rondelle US50/50/8)
Qté Type Qté Type CNA4.0x50 CNA4.0x60 CSA5.0x50 CSA5.0x80 CNA4.0x50 CNA4.0x60
HTT518CNA1M1624.731--31.734.2
HTT22E26CNA/CSA1M1642.352.352.352.3--
HTT3139CNA/CSA1M2477.477.477.477.4--

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées, basées sur une hypothèse de durée de chargement et de classe de service (charge instantanée, classe de service 2, kmod = 1,1).
Pour d'autres durées de chargement, classes de service et fixations, veuillez utiliser le tableau supérieur ou référez-vous à l'ETE-07/0285.

Pour la HTT31, 4 fixations CSA5.0x50 doivent être installées à l'extrémité basse des trous oblongs pour obtenir les résistances affichées dans le tableau. Pour toute autre fixation, la résistance doit être recalculée selon l'ETA-07/0285.

Installation

Montage

Fixations

Suggestion de fixation pour un béton C25/30 avec une rive de dalle proche de l'ancrage, sans renfort pour la fissuration et l'éclatement. Il convient de vérifier la résistance l'ancrage dans le béton avec le logiciel Anchor Designer.

(Dimensions en mm)

HTT5 Sans rondelleAvec rondelle
FixationsCNA4,0x50CNA4,0x60CNA4,0x50CNA4,0x60
Rd20.9 kN26.2 kN26.7 kN33.5 kN
AncrageWA M16-151/30AT-HP + LMAS M16AT-HP + LMAS M16AT-HP + LMAS M16
Prof. de pénétration80128128150
Ep. de dalle200200200200
Dist. au bord de dalle 140150150160



HTT22EFixationsCNA4,0x50CNA4,0x60CSA5,0x50CSA5,0x80
Rd35.7 kN44.2 kN44.2 kN44.2 kN
AncrageAT-HP + LMAS M16AT-HP + LMAS M16AT-HP + LMAS M16AT-HP + LMAS M16
Prof. de pénétration155200200200
Ep. de dalle200240240240
Dist. au bord de dalle170160160160



HTT31FixationsCNA4,0x50CNA4,0x60CSA5,0x50CSA5,0x80
Rd65.4 kN65.4 kN65.4 kN65.4 kN
AncrageAT-HP + THR M24AT-HP + THR M24AT-HP + THR M24AT-HP + THR M24
Prof. de pénétration215215215215
Ep. de dalle280280280280
Dist. au bord de dalle300300300300

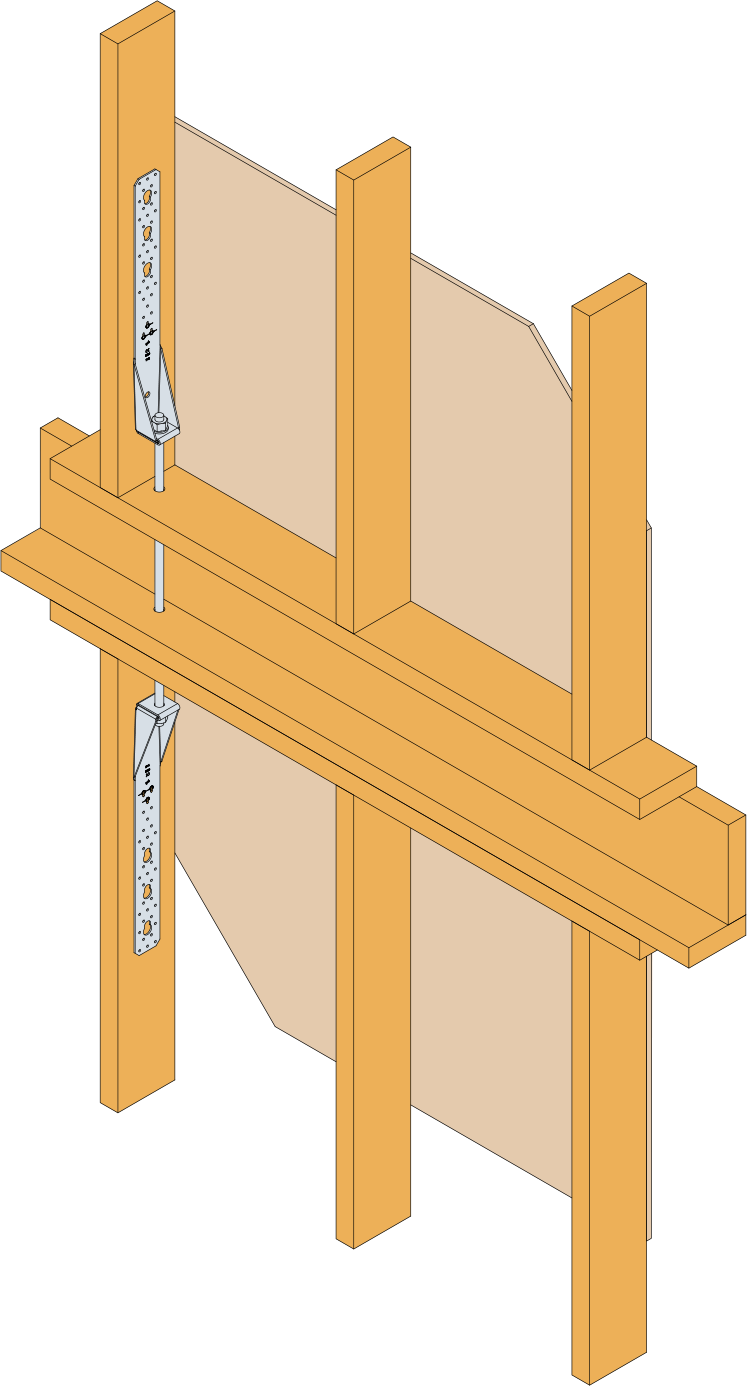

Installation

  • Utiliser toutes les fixations spécifiées,
  • Vérifier la résistance à l'arrachement de l'ancrage,
  • La surface totale d‘appui de l‘ancrage doit être en contact avec le montant, et peut être en contact avec le support en pied.
