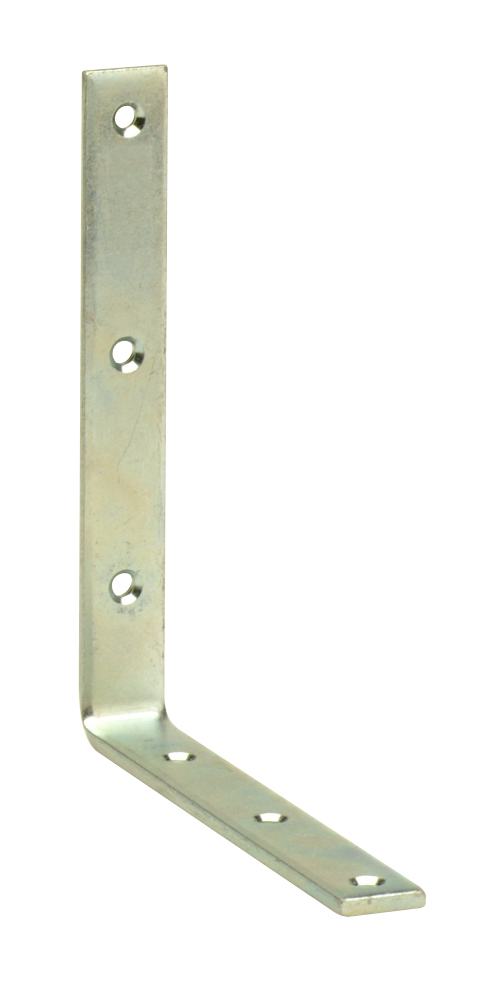

CRE
Console de renfort
La console de renfort CRE est utilisée pour la fixation d‘étagères et d‘éléments décoratifs.
Classe service 2
EPD
Acier électrozingué
Intérieur
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | ||||||
|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages Aile A | Perçages Aile B | Autre | ||||
| A[mm] | B[mm] | C[mm] | Ep.[mm] | Rond | Rond | Poids[kg] | |
| Ø5 (chanfreiné Ø8.5)[mm] | Ø5 (chanfreiné Ø8.5)[mm] | ||||||
| CRE50 | 54 | 54 | 18 | 4 | 2 | 2 | 0.05 |
| CRE70 | 74 | 74 | 18 | 4 | 2 | 2 | 0.07 |
| CRE100 | 104 | 104 | 18 | 4 | 3 | 3 | 0.11 |
| CRE120 | 124 | 124 | 18 | 4 | 3 | 3 | 0.13 |
| CRE140 | 144 | 144 | 18 | 4 | 3 | 3 | 0.15 |
| CRE160 | 164 | 164 | 20 | 4 | 3 | 3 | 0.2 |
| CRE190 | 194 | 194 | 20 | 4 | 3 | 3 | 0.23 |
| CRE250 | 254 | 254 | 20 | 4 | 3 | 3 | 0.31 |
...
Installation
Montage

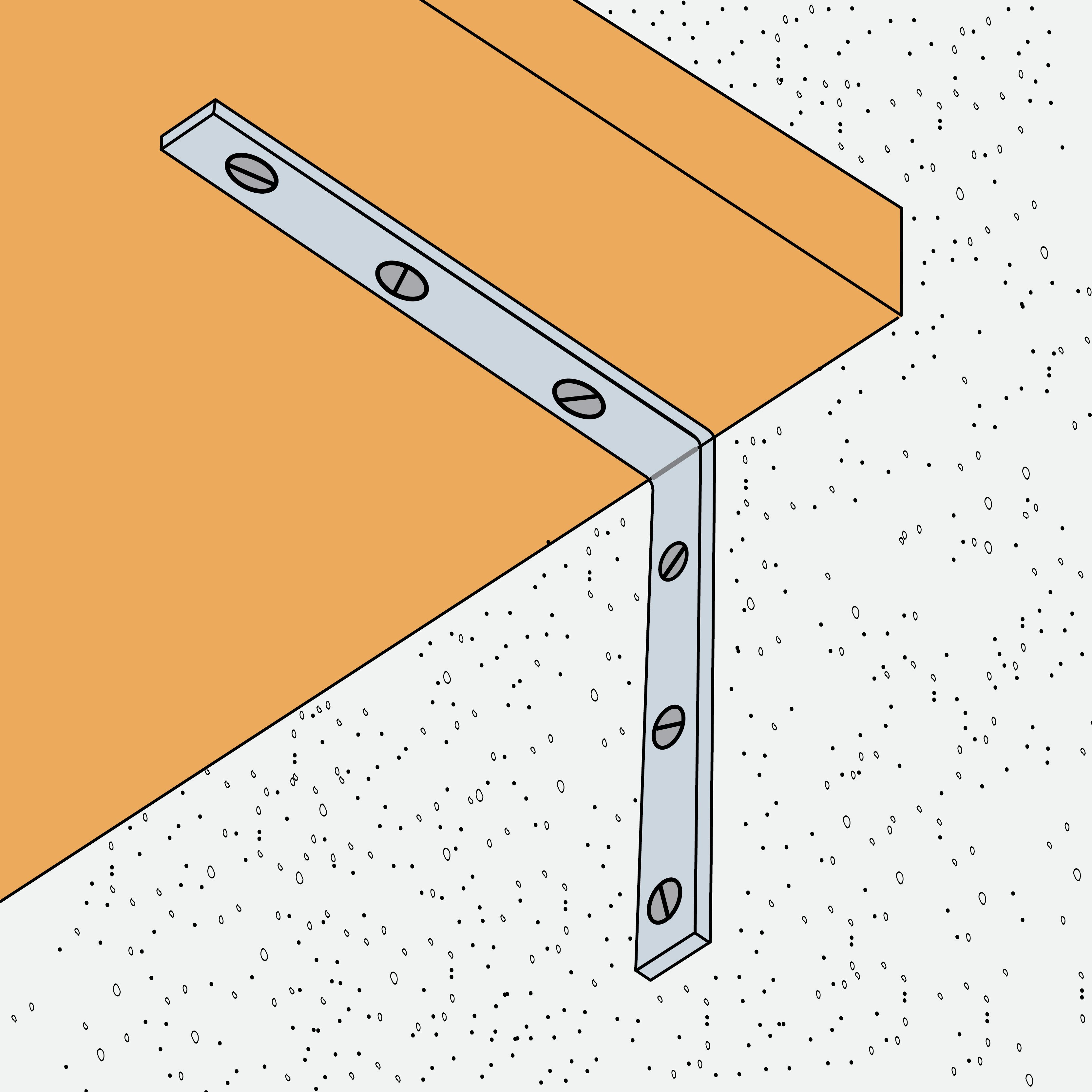

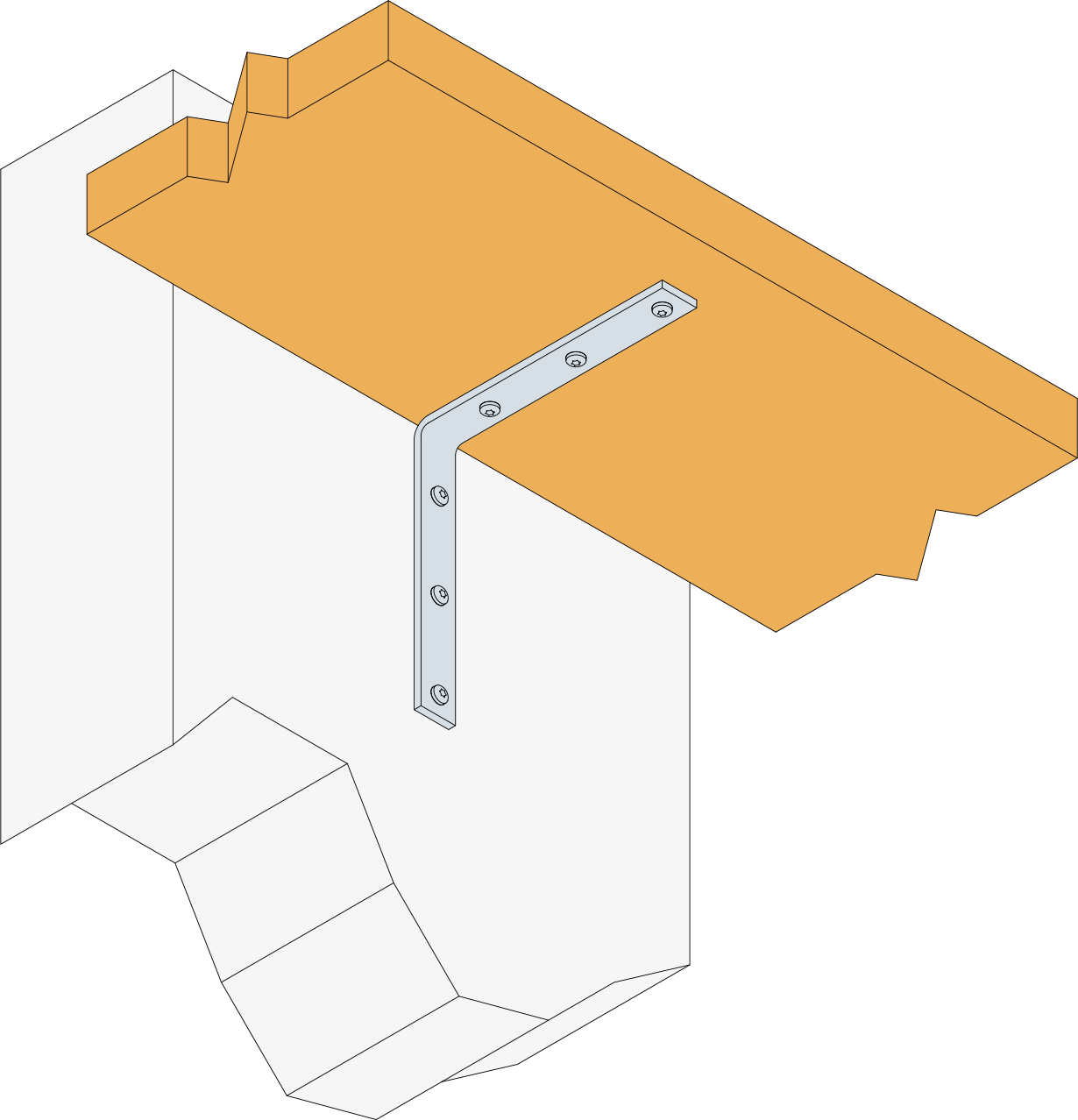

Fixation d'étagères sur support rigide
