EC

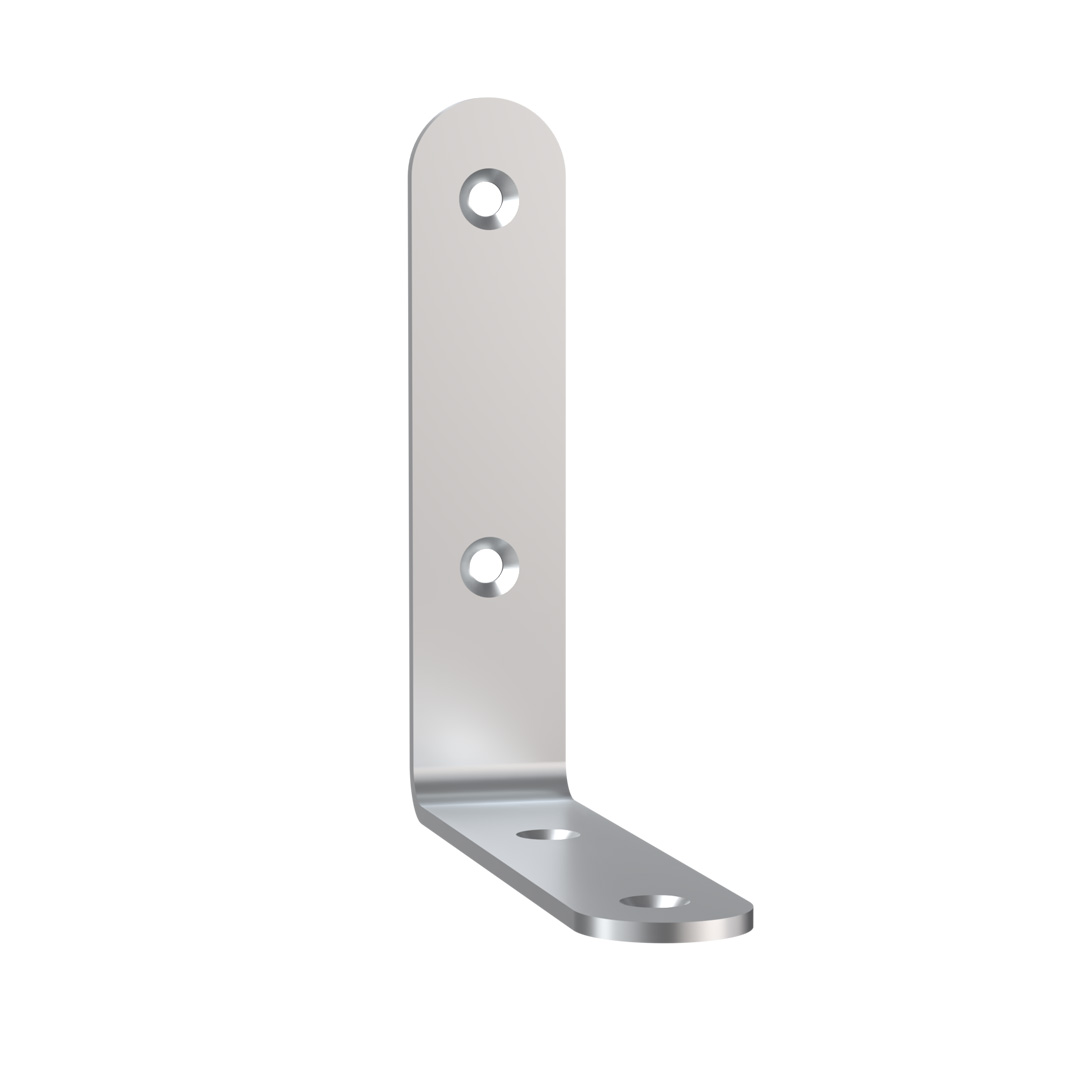

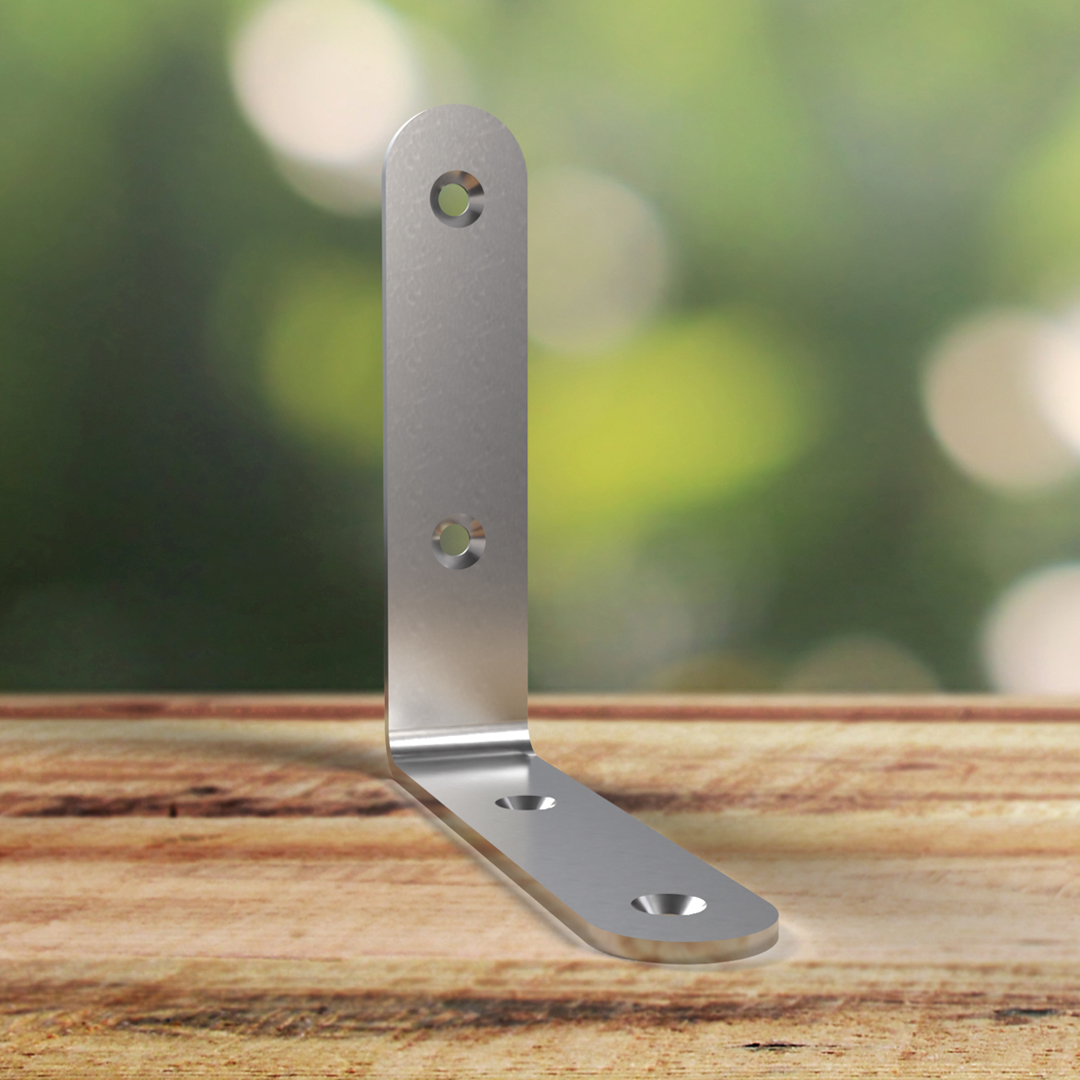

Equerre de chaise

L'équerre de chaise EC entre dans de nombreux projets de bricolage et est communément utilisée pour le renforcement d'assemblages de meubles.

Classe service 2
Acier électrozingué
Intérieur

Présentation

Images

Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Finition électrozinguée blanche suivant ISO 2081,
  • Épaisseur : 2 à 3 mm selon les modèles.

Avantages

  • Gamme large pour une variété d'utilisations,
  • Utilisable sur bois et sur béton.

Application

Support

  • Porteur : bois
  • Porté : bois

Domaines d'utilisation

  • Bois massif,
  • Panneaux,
  • PVC,
  • Petites menuiseries,
  • Consoles, étagères,
  • Charpente, ossature,
  • Préau...

Données techniques

Dimensions

Dimensions

Références Dimensions [mm] Perçages Aile A Perçages Aile B
A B C t Ø4.5 Ø5.8 Ø6 Ø4.5 Ø5.8 Ø6
EC30/230301522--2--
EC40/240401522--2--
EC60/260601522--2--
EC80/2.58080182.52--2--
EC100/3100100183-2--2-
EC120/3120120203--2--2
EC140/3140140203--2--2

Perçages chanfreinés

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35 mm
  • Vis TTUFS4.0X20 FT Ø4

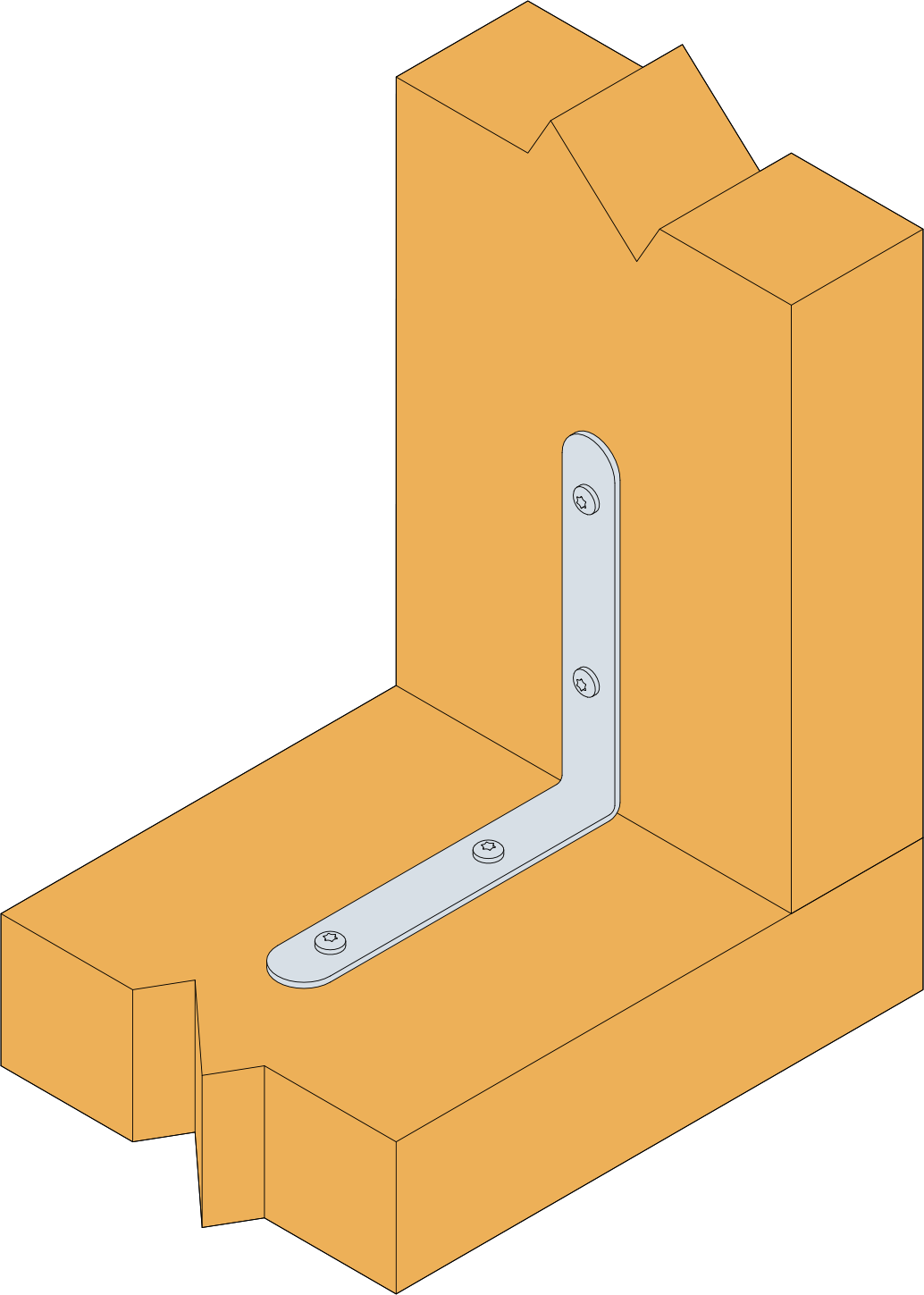

Installation

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. L'équerre est aussi pointée ou vissée sur celui-ci.
