EFIXR

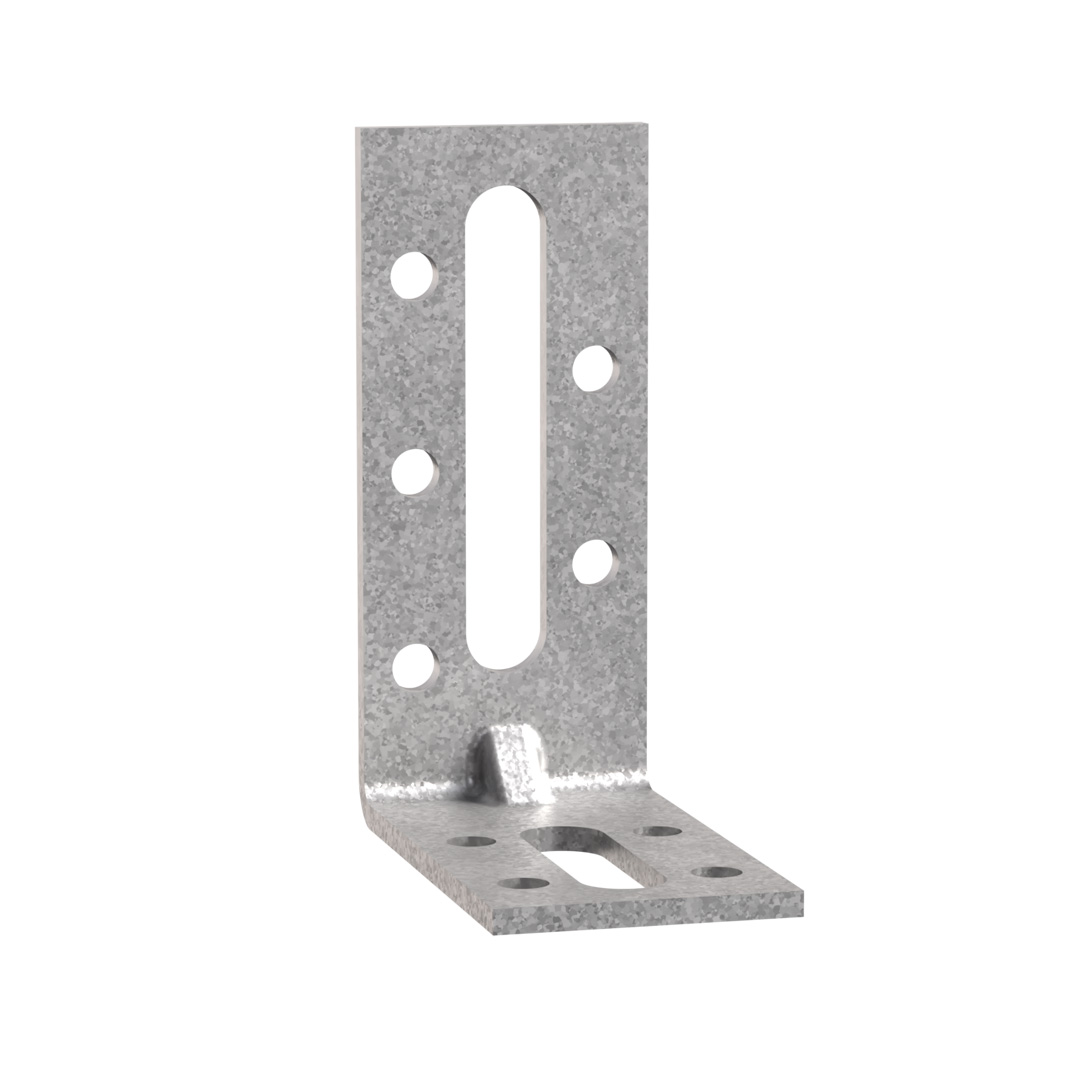

Equerre de fixation avec renfort
L'équerre de fixation EFIXR est destinée à tous les assemblages d‘agencement et de pose de menuiseries intérieures et extérieures. Le raidisseur de l‘EFIXR augmente la rigidité en particulier pour les grands modèles.

Classe service 2

Intérieur
EPD

Acier galvanisé Z275
Présentation
Caractéristiques
Matière
- Acier galvanisé S250GD + Z275 suivant NF EN 10346,
- Épaisseur : 2 à 3 mm selon les modèles.
Avantages
- Trous oblongs facilitant l'ajustement des assemblages,
- Gamme large pour une variété d'utilisations,
- Utilisable sur bois et sur béton.
Application
Support
- Porteur : bois, béton, métal, PVC,
- Porté : bois, béton, métal, PVC.
Domaines d'utilisation
- Huisseries,
- Meubles, consoles,
- Petites ossatures,
- Encadrements de portes et fenêtres, ...
Données techniques
Dimensions
| Référence | Dimensions des connecteurs | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Autre | Dimensions[mm] | Perçages Aile A | Perçages Aile B | |||||||||
| Poids[kg] | A[mm] | B[mm] | C[mm] | Ep.[mm] | Rond | Oblong | Rond | Oblong | ||||
| Ø5 (chanfreiné Ø8.5)[mm] | Ø6.5x30 | Ø6.5x50 | Ø6.5x55 | Ø6.5x65 | Ø5 (chanfreiné Ø8.5)[mm] | Ø8.5x30 | ||||||
| EFIXR553 | 0.04 | 50 | 54 | 30 | 2 | 4 | - | - | - | - | 4 | 1 |
| EFIXR753 | 0.05 | 70 | 54 | 30 | 2 | 5 | - | - | - | - | 4 | 1 |
| EFIXR853A | 0.06 | 80 | 55 | 30 | 2.5 | 6 | - | - | - | - | 4 | 1 |
| EFIXR1053 | 0.07 | 100 | 54 | 30 | 2.5 | 6 | - | - | - | - | 4 | 1 |
| EFIXR1253 | 0.1 | 120 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |
| EFIXR1453 | 0.12 | 140 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |
| EFIXR1653 | 0.13 | 160 | 54 | 30 | 3 | 6 | - | - | - | - | 4 | 1 |
Installation
Montage
Fixations
Trous de pointes Ø5 mm et oblongs largeur 8.5 et 6.5 mm.
Sur bois :
- Pointes annelées CNAØ4.0 mm,
- Boulons,
- Tirefonds,
- Vis CSAØ5.0 mm.
Sur béton :
- Chevilles à frapper TPP 8X60
Sur métal :
- Boulons,
- Vis autoforeuses.

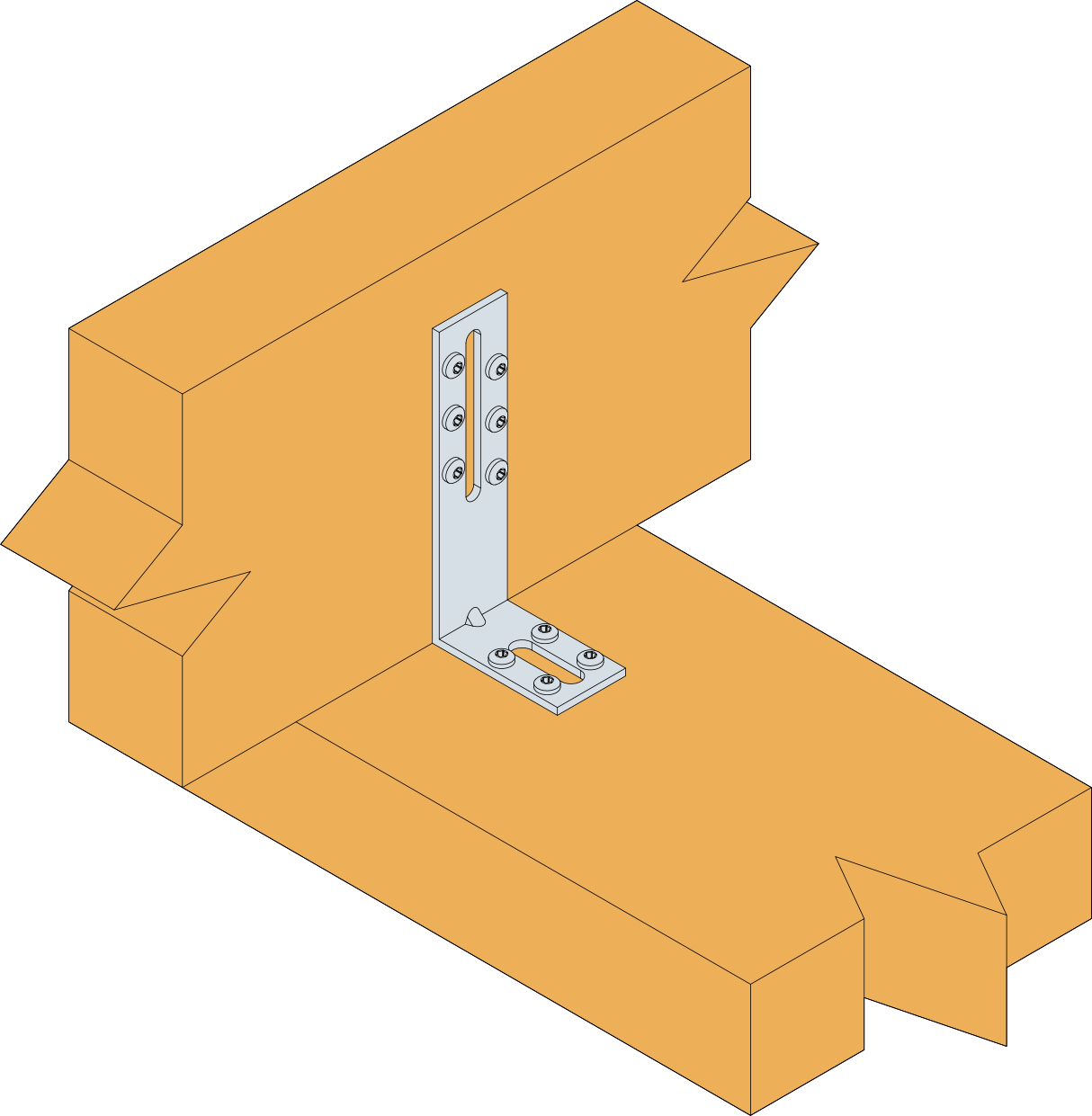

Installation
- Approcher l’élément à fixer du support.
- Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
- Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci.
- Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
Certification
Environmental Product Declarations (EPD)
CAD and BIM Library
2D

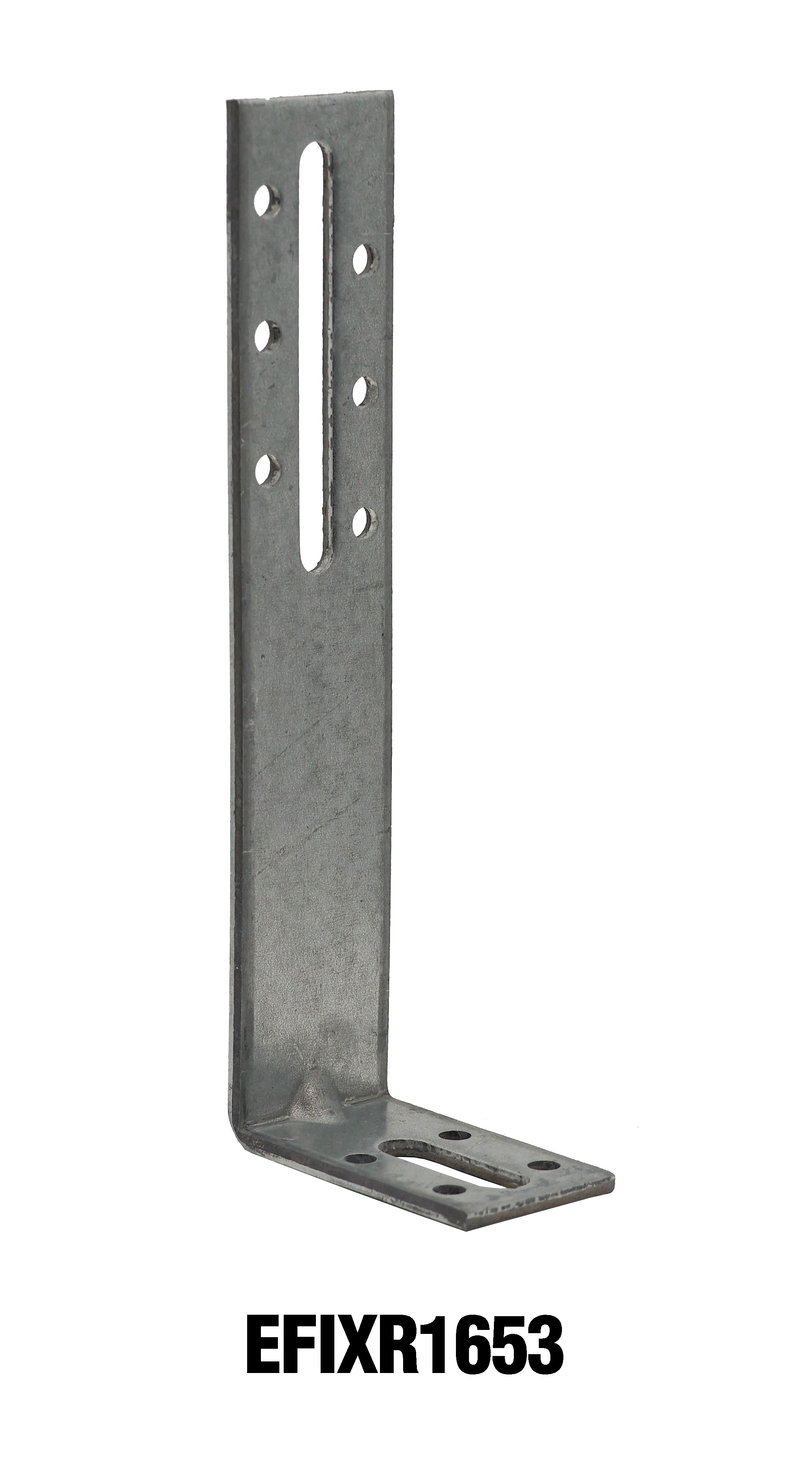

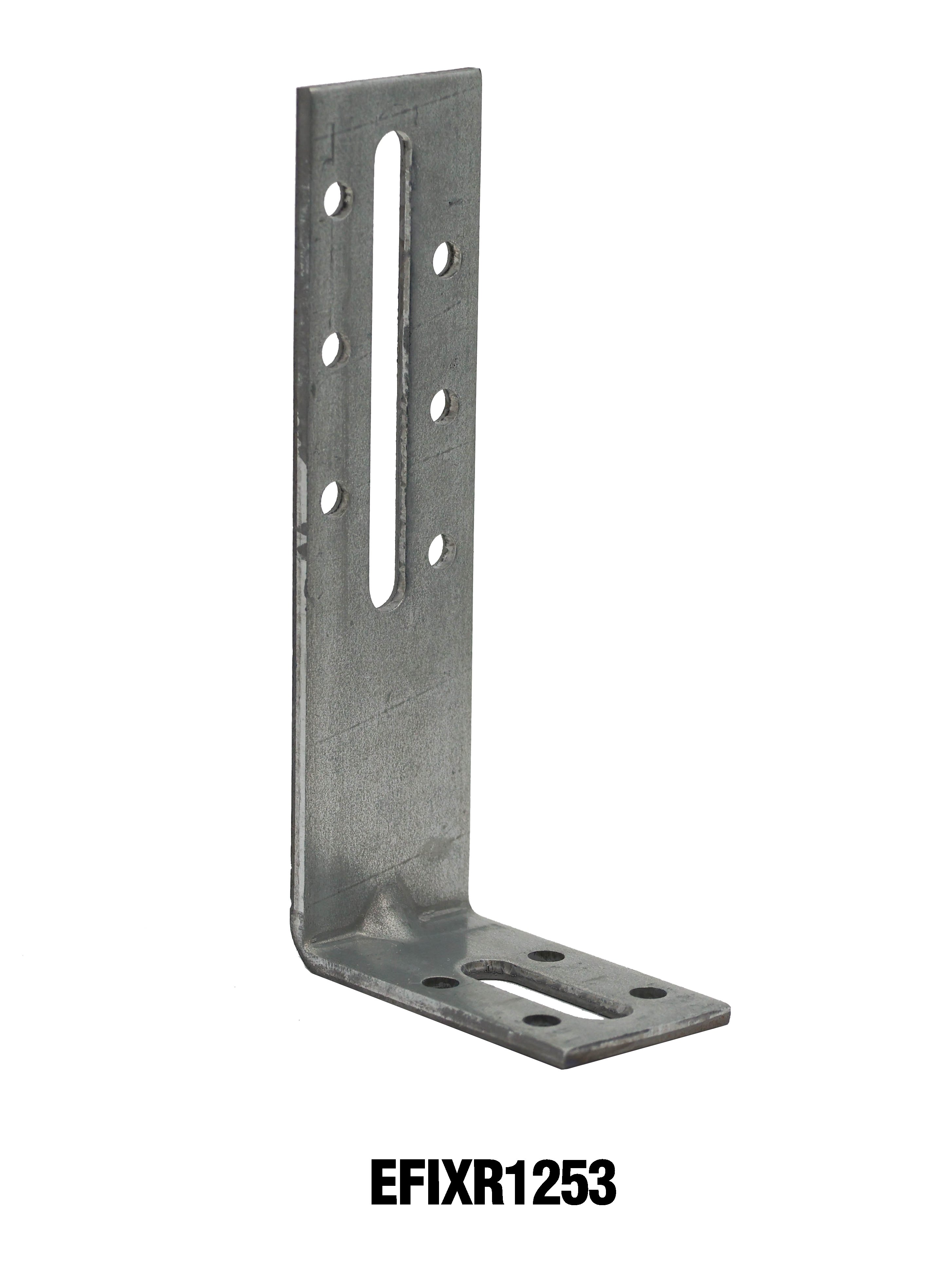

EFIXR1253
-
-
-
-

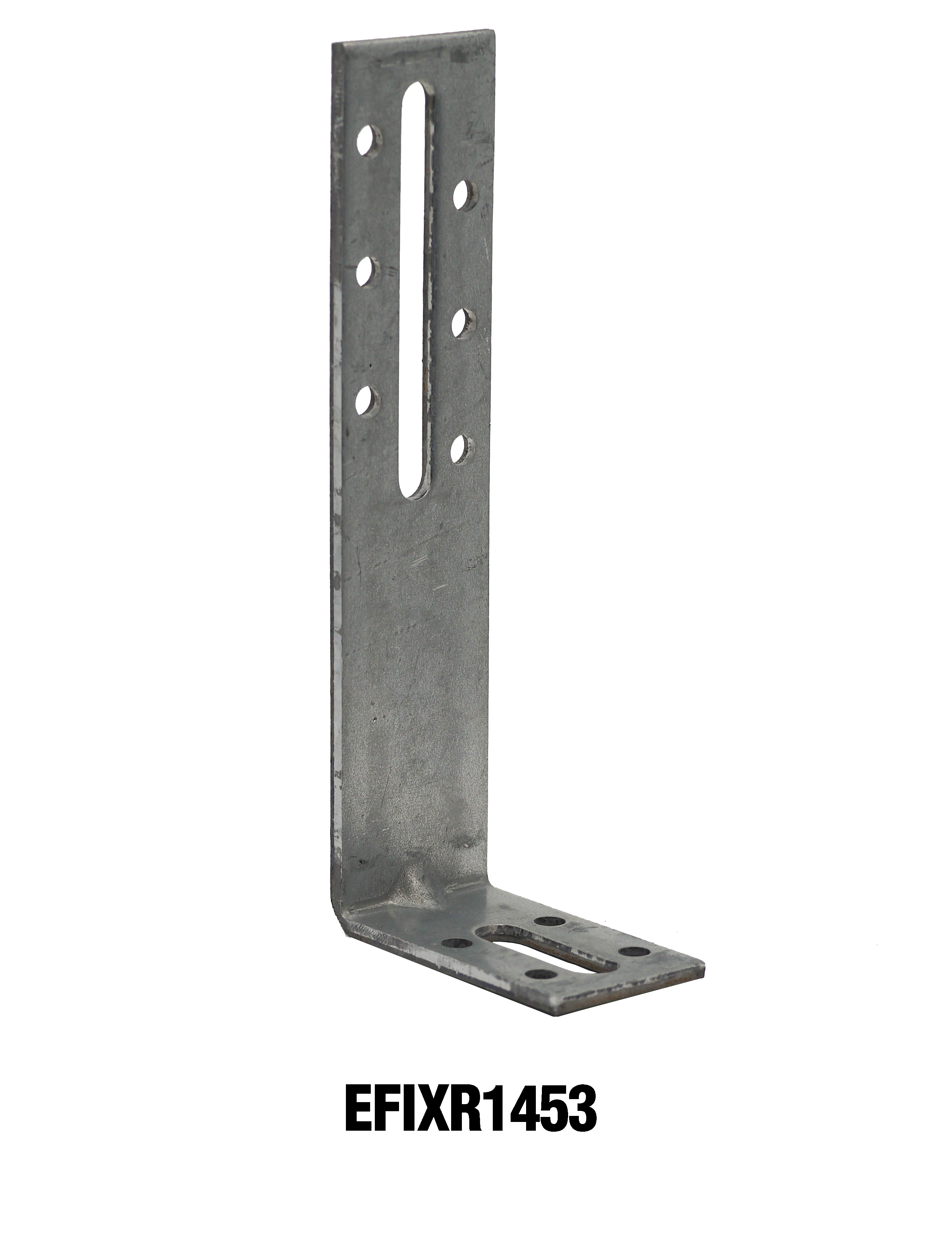

EFIXR1453
-
-
-
-

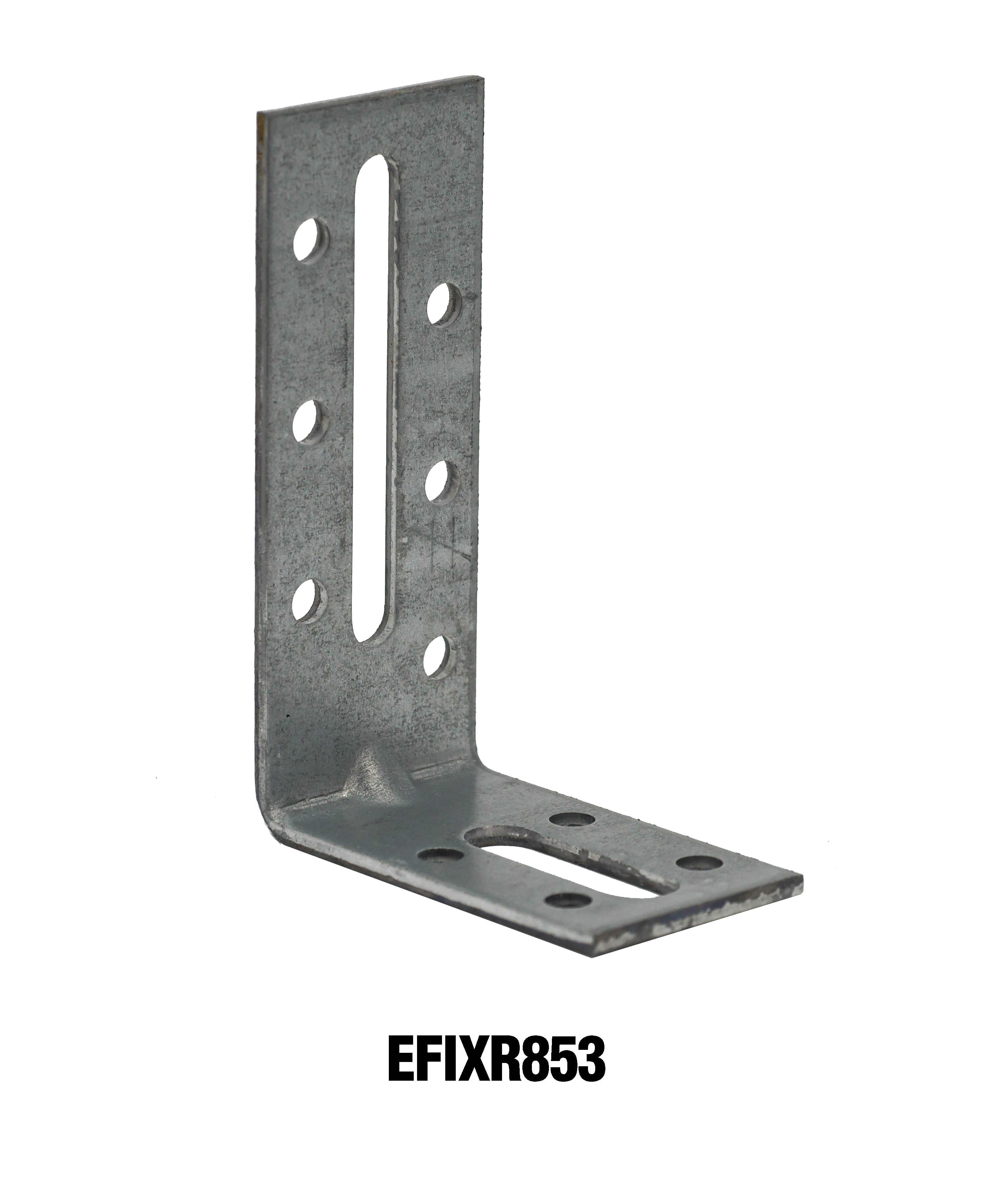

EFIXR853A
-
-
-
-
EFIXR1653
-
-
-
-

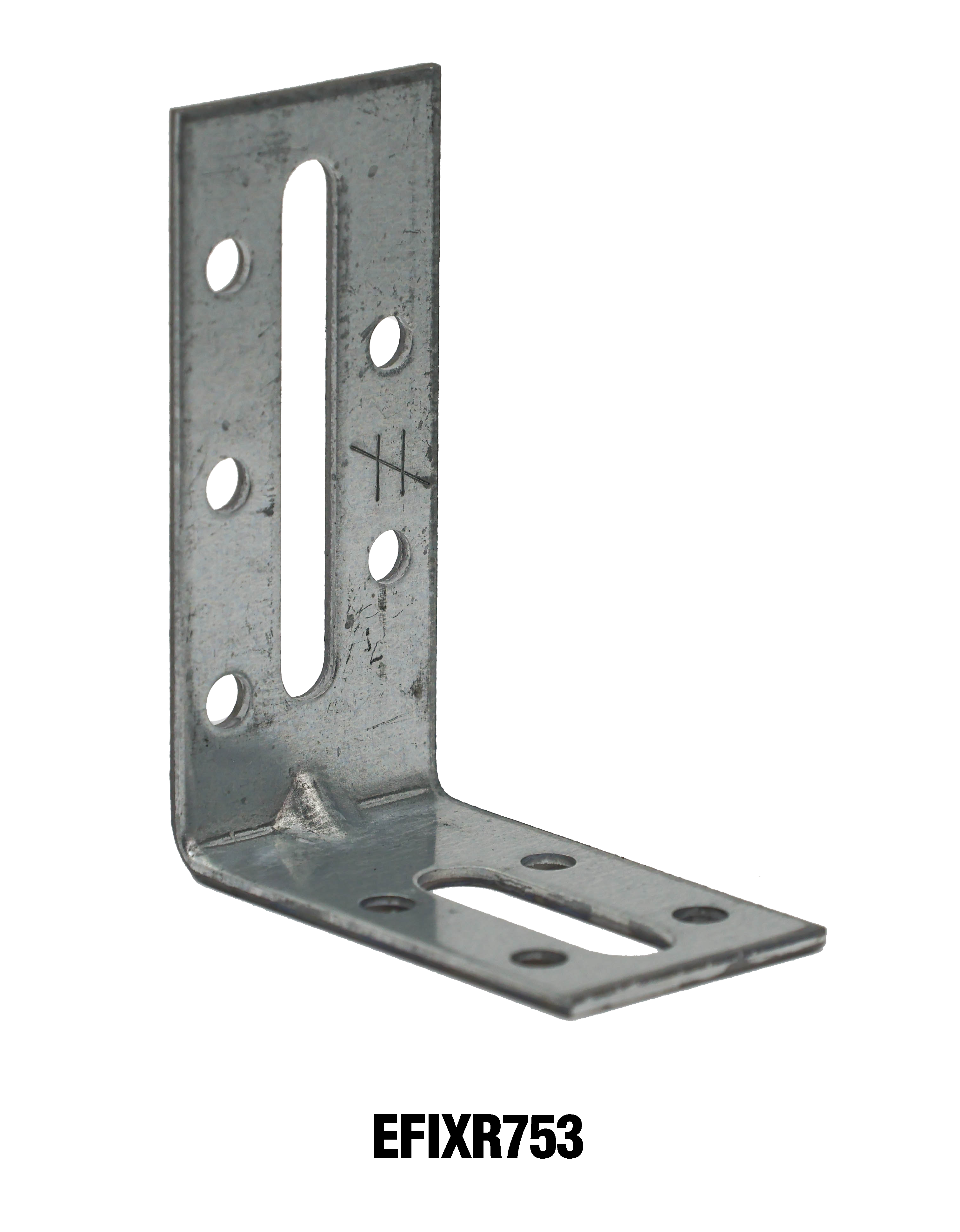

EFIXR753
-
-
-
-
