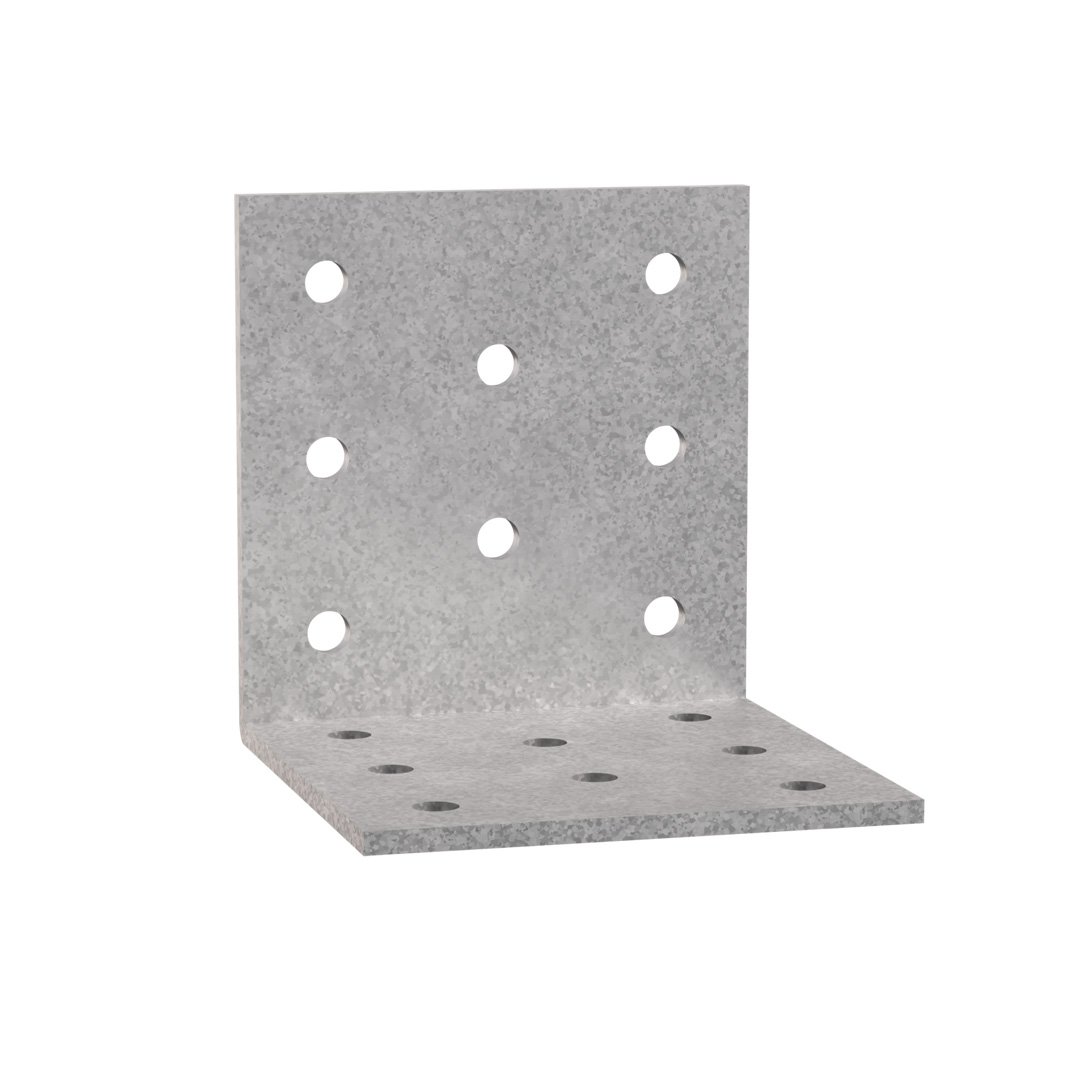

Equerre simple

Cette gamme se décline en deux profondeurs (60 et 80 mm) et de nombreuses largeurs pour s'adapter à une grande variété d'assemblages structurels sur bois.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

EPD

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346
Epaisseur 2,5 mm

Avantages

Disponibles dans de nombreuses largeurs

Application

Support

Porteur : bois massif, bois lamellé-collé, bois composite...
Porté : bois massif, bois lamellé-collé, bois composite, fermes triangulées, profilés...

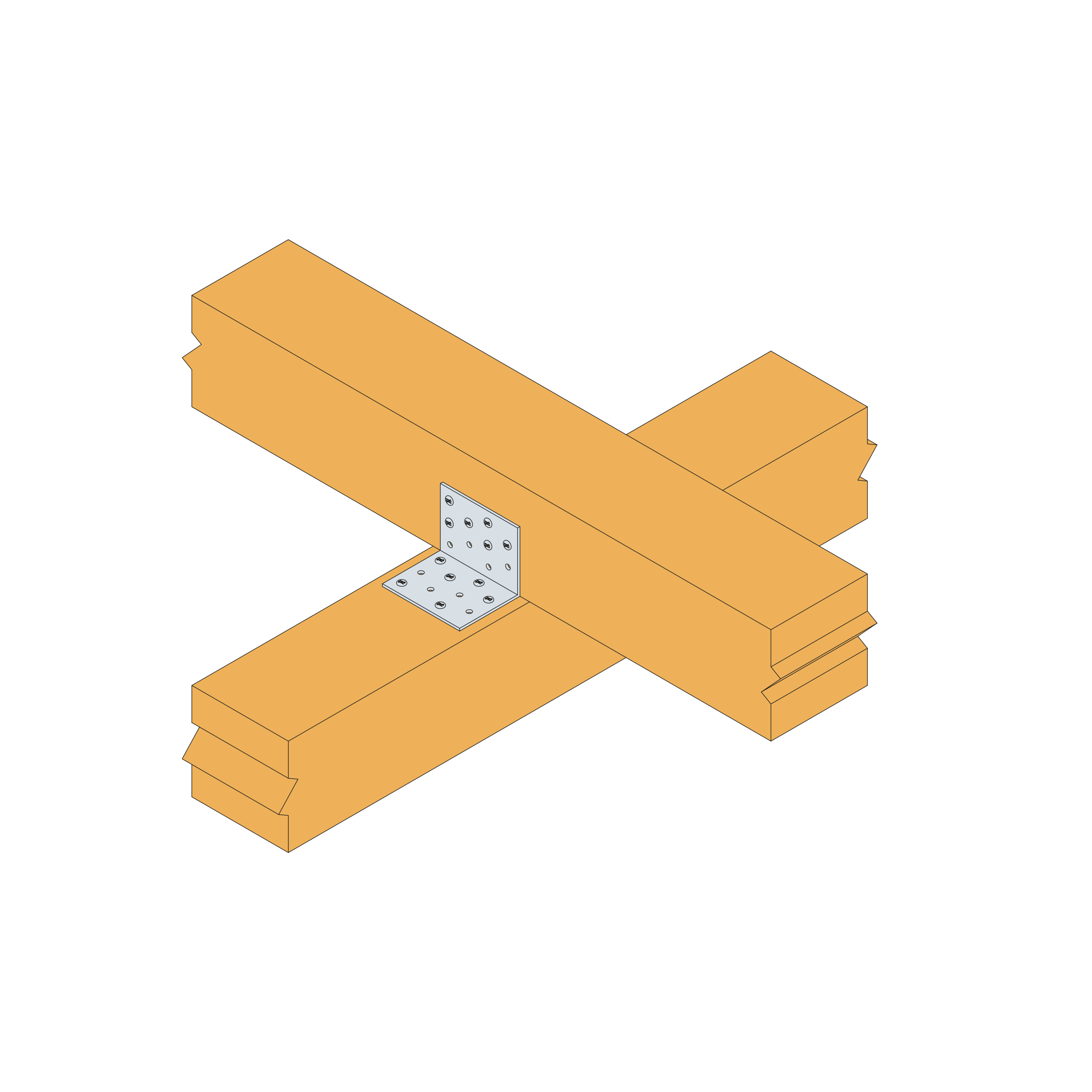

Domaines d'utilisation

Lisses et montants de bardages,
Ancrages de chevron, consoles,
Assemblages de pannes,
Renforcement d‘assemblages existants...

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Fixations		Poids [kg]
	A	B	C	t	Perçages Aile A	Perçages Aile B
	A	B	C	t	Ø5	Ø5
ES10/40	62.5	62.5	40	2.5	5	5	0.09
ES10/60	62.5	62.5	60	2.5	8	8	0.12
ES10/80	62.5	62.5	80	2.5	10	10	0.18
ES10/100	62.5	62.5	100	2.5	10	10	0.23
ES10/120	62.5	62.5	120	2.5	12	12	0.22
ES10/140	62.5	62.5	140	2.5	14	14	0.26
ES10/160	62.5	62.5	160	2.5	16	16	0.32
ES11/40	82.5	82.5	40	2.5	6	6	0.12

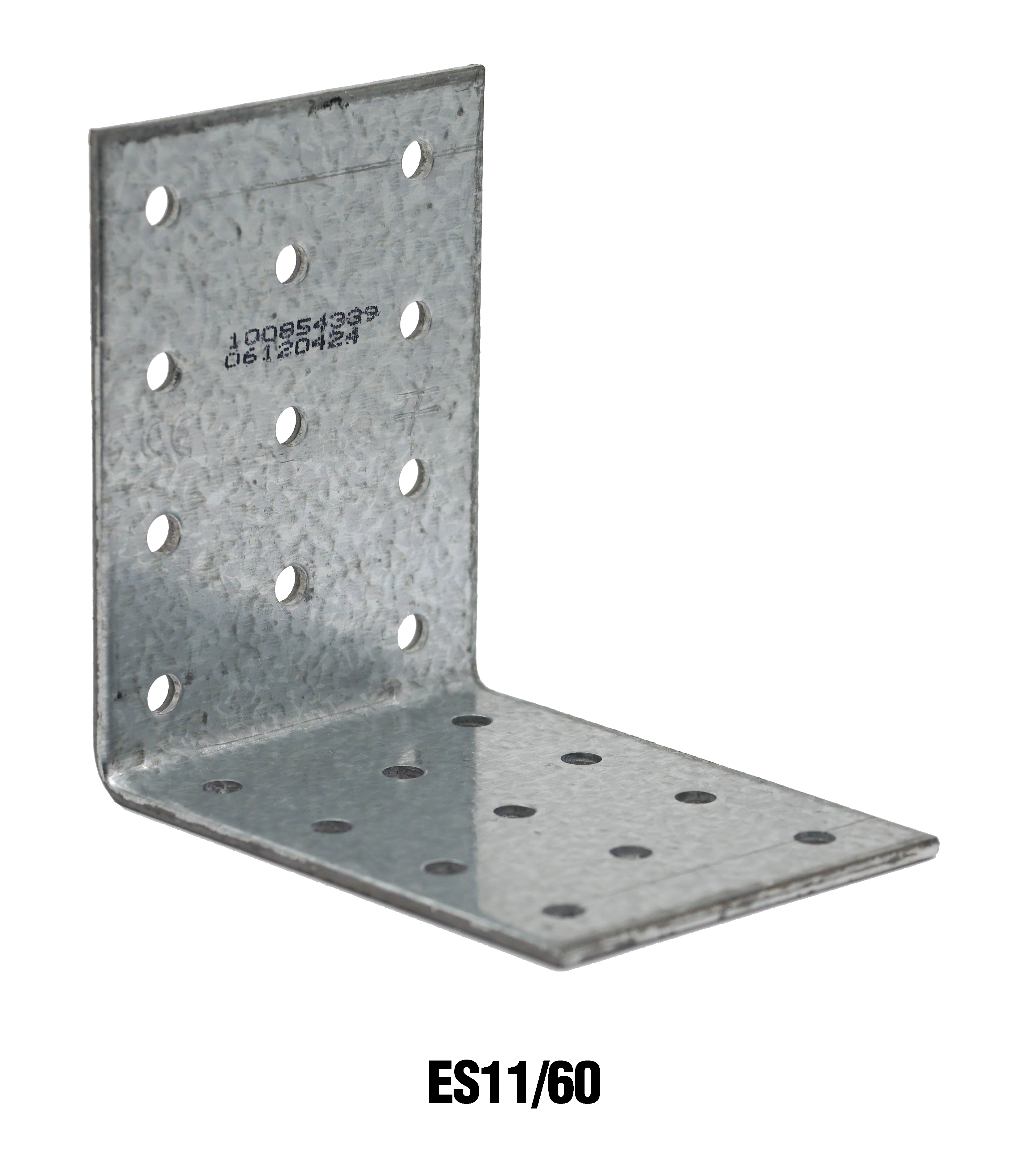

ES11/60	82.5	82.5	60	2.5	11	11	0.18
ES11/80	82.5	82.5	80	2.5	12	12	0.24
ES11/100	82.5	82.5	100	2.5	15	15	0.29
ES11/140	82.5	82.5	140	2.5	21	21	0.41
ES11/160	82.5	82.5	160	2.5	24	24	0.48
ES11/200	82.5	82.5	200	2.5	30	30	0.59

Valeurs Caractéristiques simplifiées

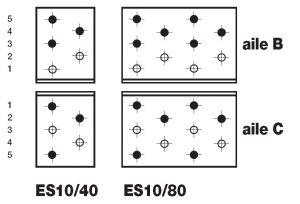

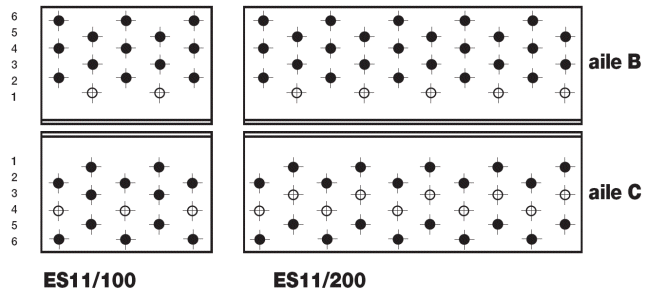

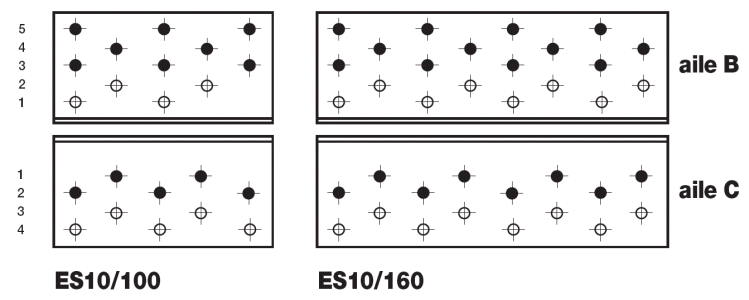

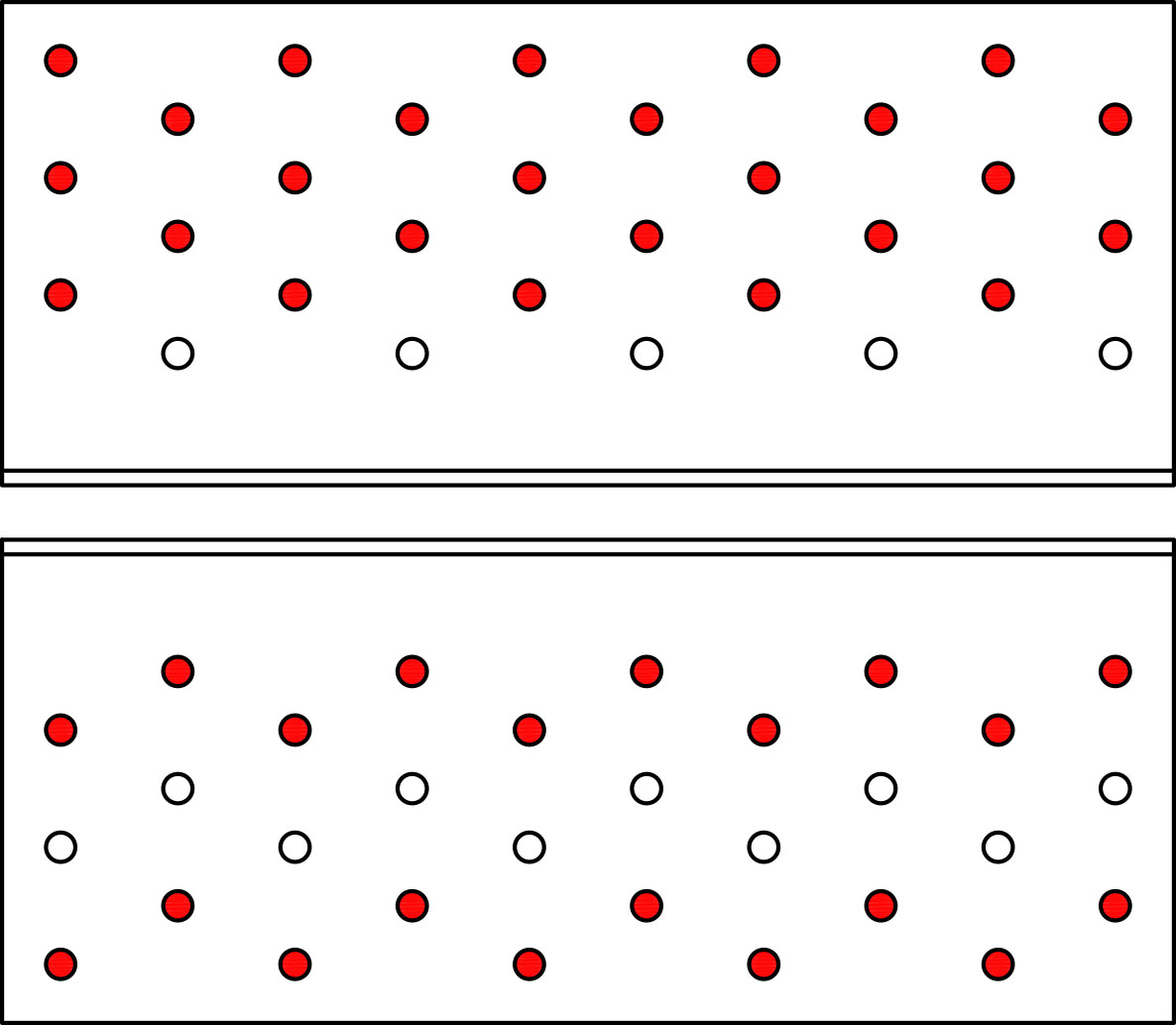

Références	Valeurs Caractéristiques simplifiées - Connexion bois sur bois - Clouage total
	Fixations		Valeurs Caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1,k^*		R_2,k = R_3,k^*
	Qté	Qté	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
ES10/40	3	3	2.2	2.8	2.2	2.9
ES10/60	5	5	3.3	4.4	5.1	6.7
ES10/80	6	6	4.4	5.6	6.6	8.7
ES10/100	8	5	3.7	6.2	9.2	12.2
ES10/120	9	6	4.6	7.6	11.2	14.9
ES10/140	10	7	5.2	8.7	15.1	20
ES10/160	12	8	6.1	10.1	17.2	22.8
ES11/40	5	4	2.2	2.8	3.1	4.2
ES11/60	8	6	3.6	4.9	7.3	9.8
ES11/80	10	8	4.4	5.7	9.1	12.2
ES11/100	13	10	3.8	6.4	13.2	17.5
ES11/140	17	14	5.3	9.1	21.2	28.2
ES11/160	20	16	6.1	10.6	24.3	32.3
ES11/200	25	20	7.6	13.3	34.3	45.7

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge court terme et classe de service 2, k_mod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
