FB20
Feuillard perforé

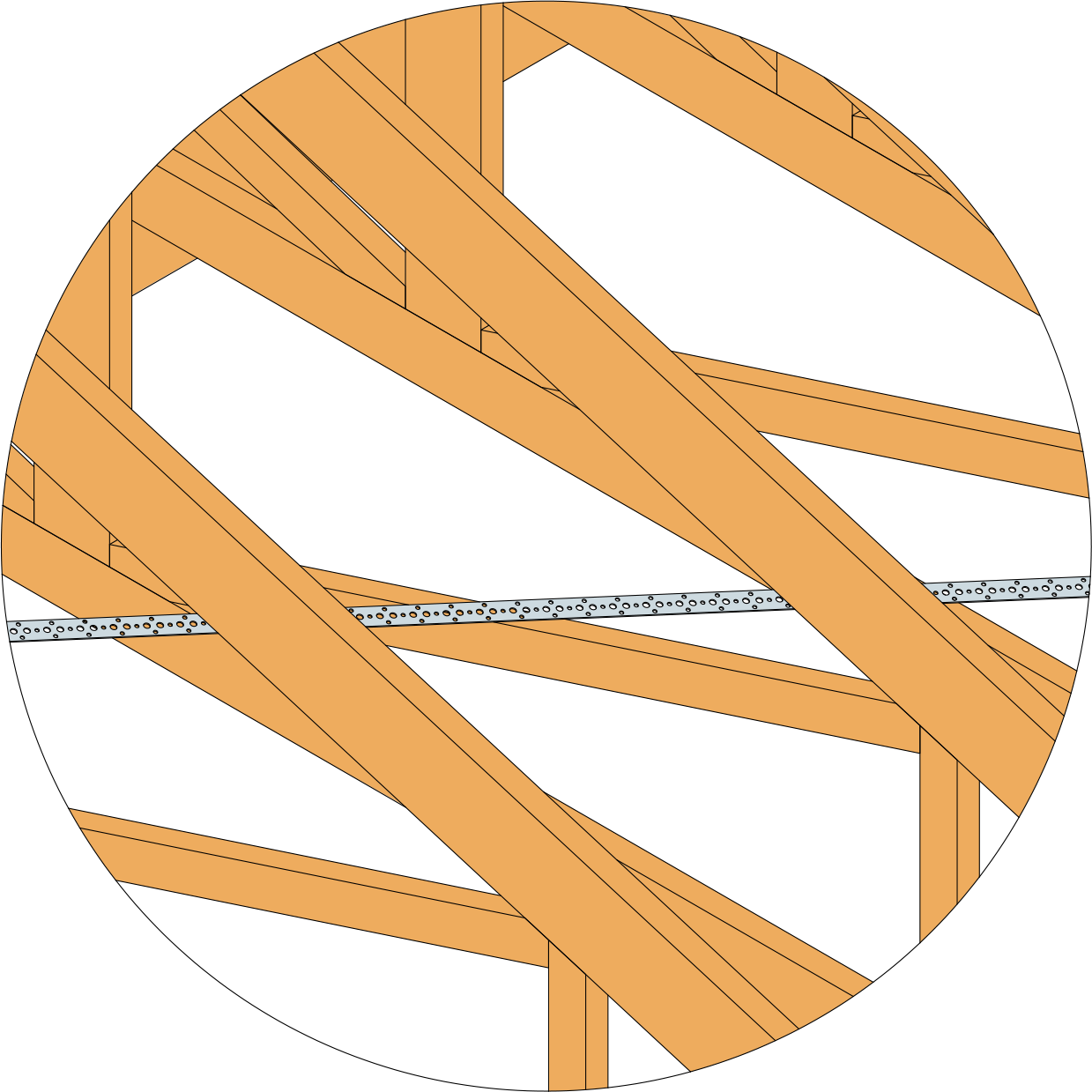

Le feuillard FB20 apporte une réponse aux problèmes liés à l‘antiflambement des charpentes. Il est particulièrement adapté à la fermette. Il permet aussi de répondre à de nombreuses mises en oeuvre.
Marquage CE
Classe service 2
Acier galvanisé Z275
Intérieur
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des crampons | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages[mm] | Other | |||||||
| Largeur[mm] | Longueur[mm] | Ep.[mm] | Taille[mm] | Taille | Carré | Section minimale[mm²] | conditionnement | Poids[kg] | |
| FB20 | 20 | 10 m | 0.9 | Ø4 | Ø7 | 7x7 | 10.8 | 10.0 | 1.2 |
* Non couvert par la certification CE
Performances du produit
Dimensions
| Référence | Straps capacity | ||||
|---|---|---|---|---|---|
| Valeurs Caractéristiques - Bois C24[kN] | |||||
| Valeurs Caractéristiques R₁.ₖ Bois C24[kN] | |||||

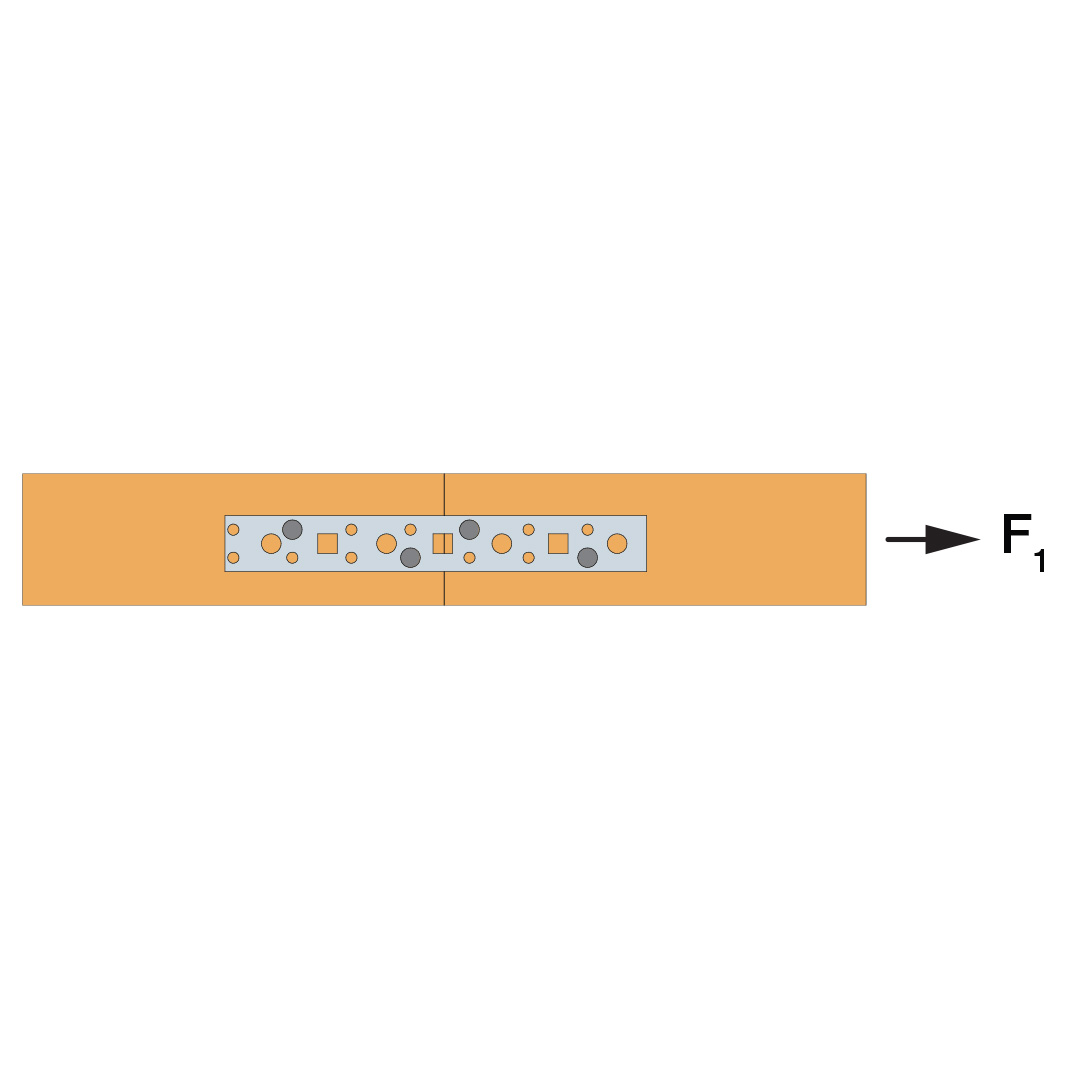

| Valeur maximum | R₁,ₖ(*) | CSA5.0x35Z | 50 | 60 | |
| FB20 | 3,2 / kmod | 1,66 x n | 1,85 x n | 2,22 x n | 2,36 x n |
* R1,k est calculée à partir des capacités des pointes, et ne doit pas éxeder la valeur maximale.
n = nombre effectif de pointes sur une ligne suivant l'Eurocode 5 8.3.1.1 (8)
Characteristic Capacities
| Référence | Straps capacity |
|---|---|
| Strap Characteristic Tensile Capacity[kN] | |
| R₁,ₖ | |
| FB20 | 3 |
Note:
- The capacity of the connection is the lower of the straps declared characteristic tensile capacity or the fixing capacity.
- The quanity, type and size of fixings along with its spacings, edge distances and fixing substrates should be considered when determining the capacity of the connection.
CAD and BIM Library
2D
3D
FB20
-
