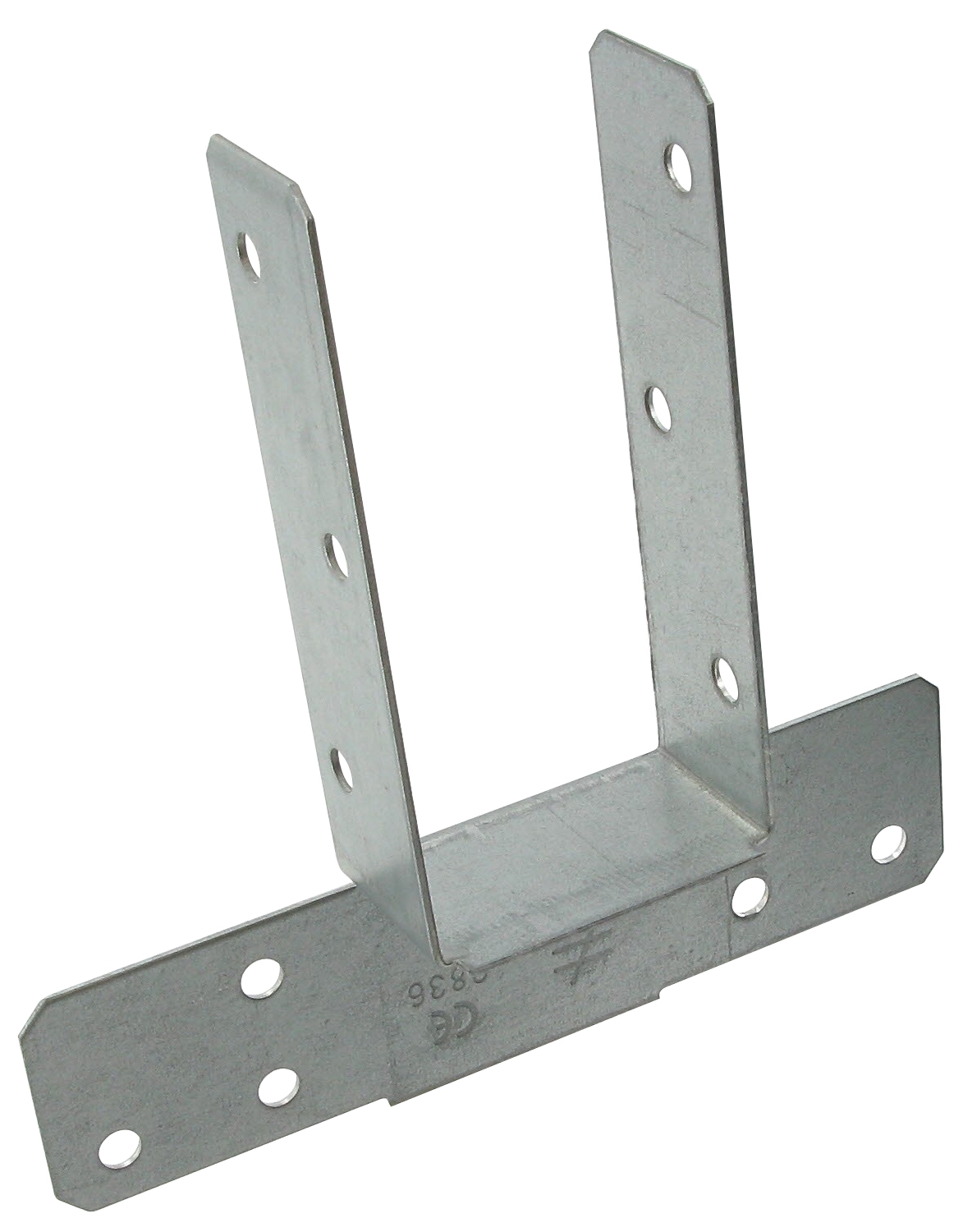

PFA/PFP
Pied de fermette

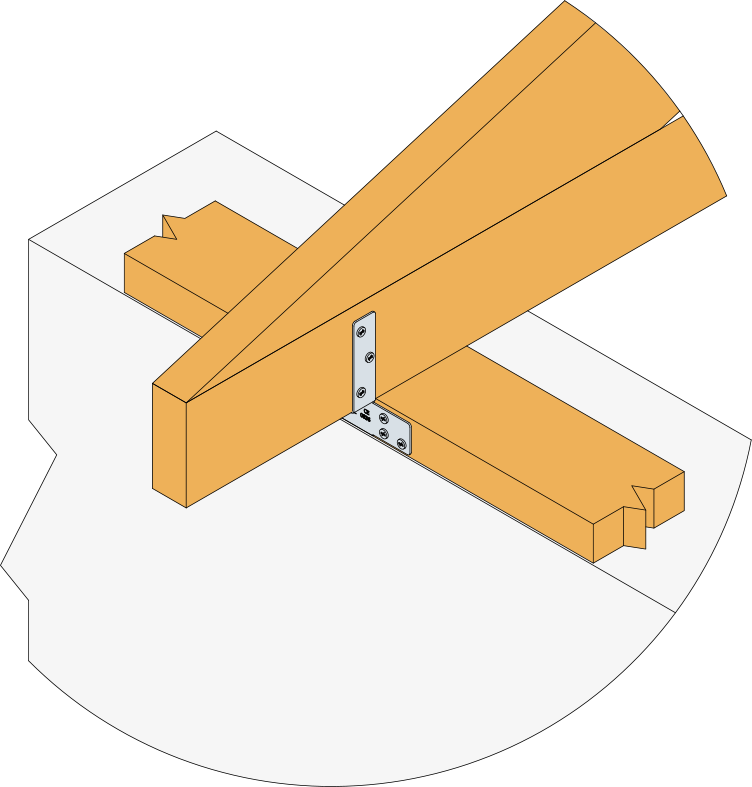

Les pieds de fermettes permettent un ancrage rapide et précis des fermettes, chevrons ou solivettes. Le modèle à plat est utilisé principalement pour reprendre des efforts horizontaux. Le modèle plié est plus adapté aux efforts de soulèvement importants.
Marquage CE
ETA
Acier galvanisé Z275
Classe service 2
Intérieur
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Référence | Dimensions des connecteurs | |||||||
|---|---|---|---|---|---|---|---|---|
| Dimensions[mm] | Perçages[mm] | Autre | ||||||
| A[mm] | B[mm] | C[mm] | D[mm] | E[mm] | Ep.[mm] | Rond | Poids[kg] | |
| Ø4,8 | ||||||||
| PFA38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 | 0.07 |
| PFP38 | 38 | 84 | 23 | 114 | 29 | 1 | 12 | 0.07 |
Valeurs Caractéristiques
Dimensions

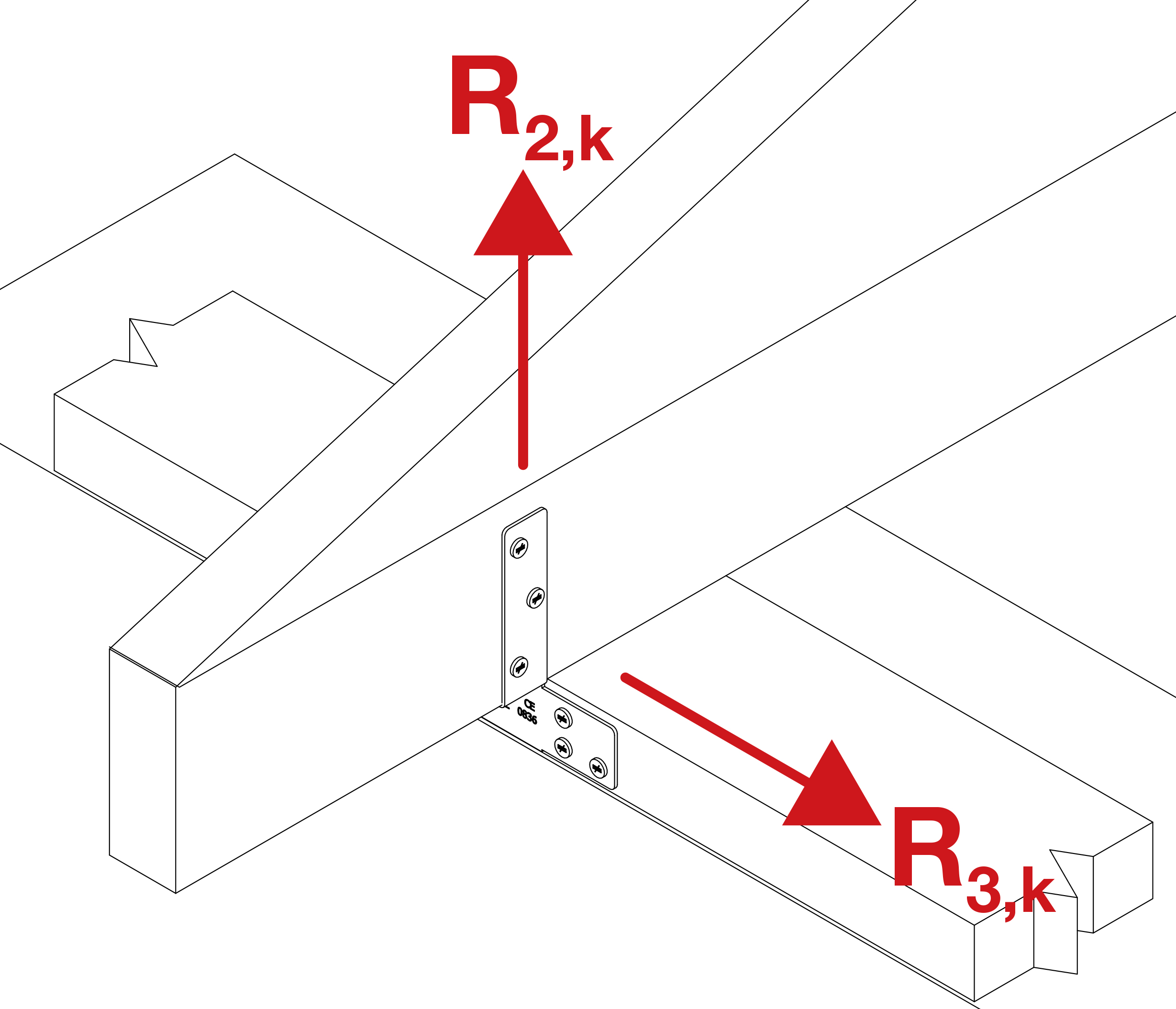

| Référence | Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel | |
|---|---|---|
| Valeurs Caractéristiques - Bois de classe C24[kN] | ||
| R₂,ₖ | R₃,ₖ | |
| PFA38 | 0.1 | 3.8 |
| PFP38 | 3.3 | - |
