CRE
Verstevigingsconsoles
Verstevigingsconsoles dienen om rekken en decoratieve constructie-elementen te bevestigen.
Gebruiksklasse 2
Elektrolytisch verzinkt staal
Binner
Product Details
Afbeeldingen
Kenmerken
Toepassing
Technische gegevens
Afmetingen
Afmetingen en karakteristieke waarden
| Referentie | Afmetingen en karakteristieke waarden [mm] | Boorgaten flens A | Boorgaten flens B | |||
|---|---|---|---|---|---|---|
| A | B | C | t | Ø5 (chamfered Ø8.5) | Ø5 (chamfered Ø8.5) | |
| CRE50 | 54 | 54 | 18 | 4 | 2 | 2 |
| CRE70 | 74 | 74 | 18 | 4 | 2 | 2 |
| CRE100 | 104 | 104 | 18 | 4 | 3 | 3 |
| CRE120 | 124 | 124 | 18 | 4 | 3 | 3 |
| CRE140 | 144 | 144 | 18 | 4 | 3 | 3 |
| CRE160 | 164 | 164 | 20 | 4 | 3 | 3 |
| CRE190 | 194 | 194 | 20 | 4 | 3 | 3 |
| CRE250 | 254 | 254 | 20 | 4 | 3 | 3 |
.
Installatie
Installatie

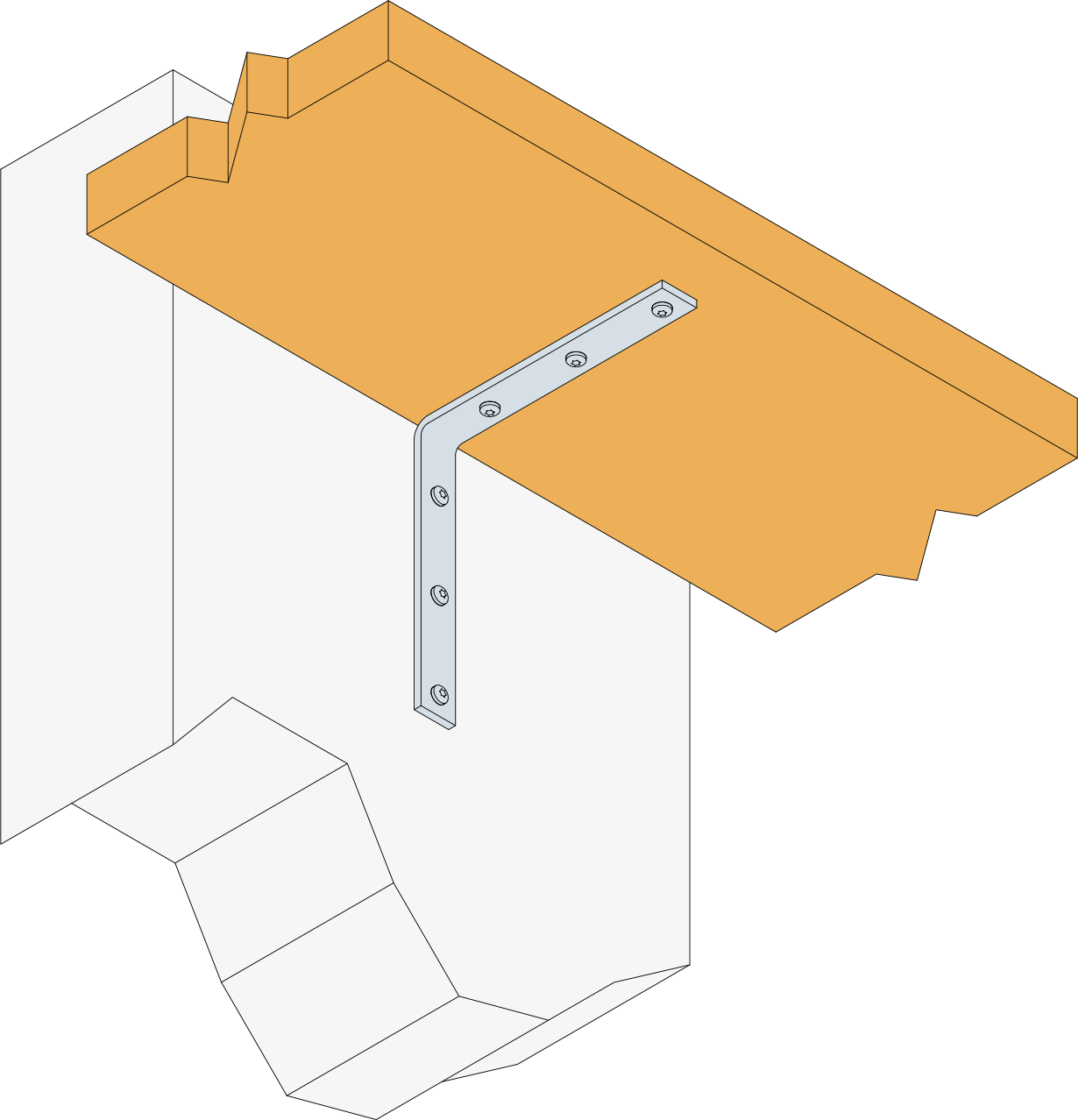

Bevestiging van rekken op harde ondergrond
