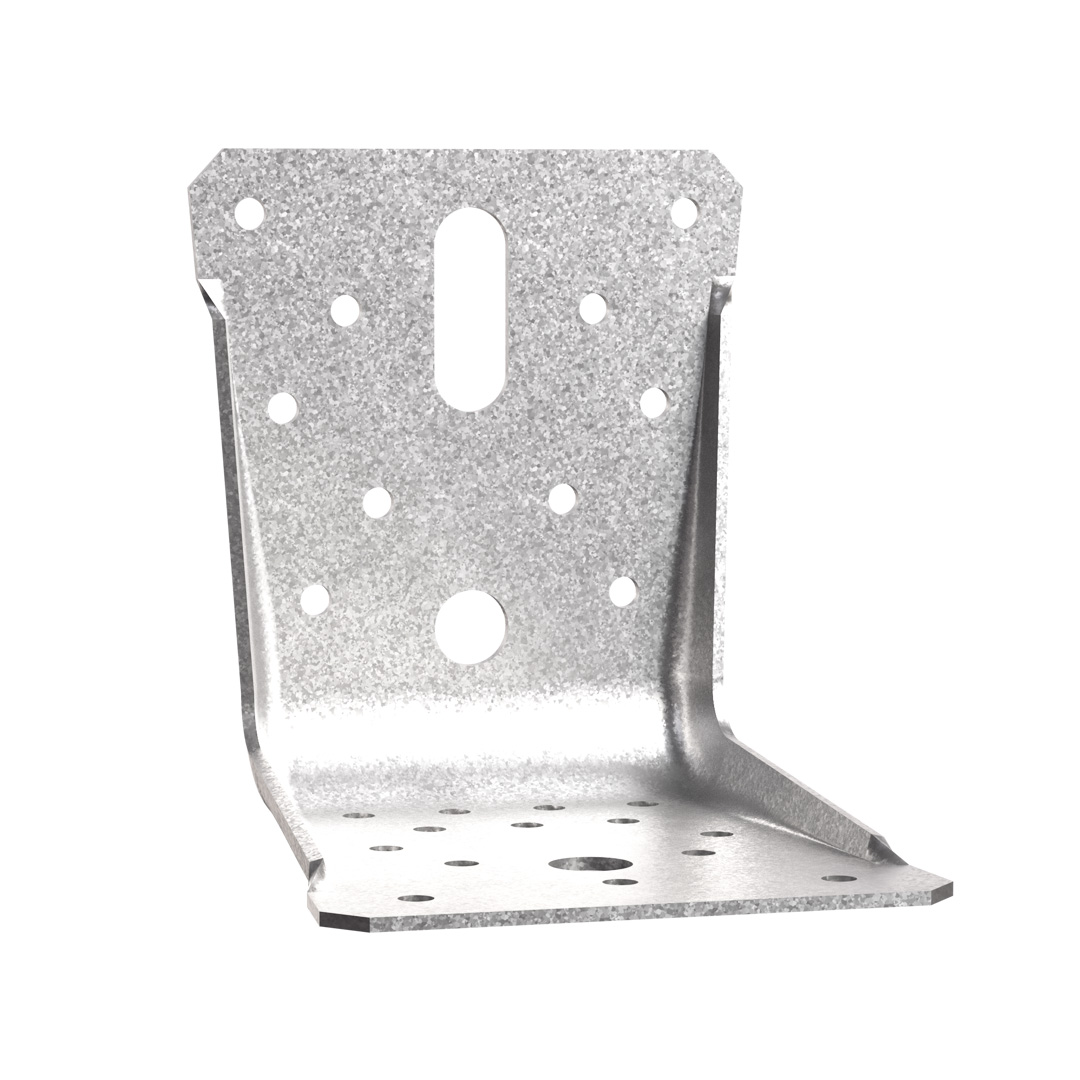

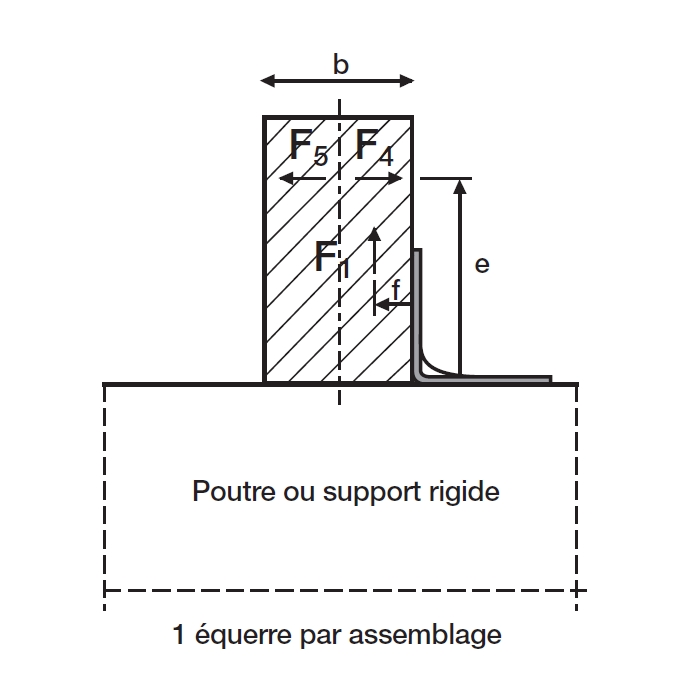

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Vérification

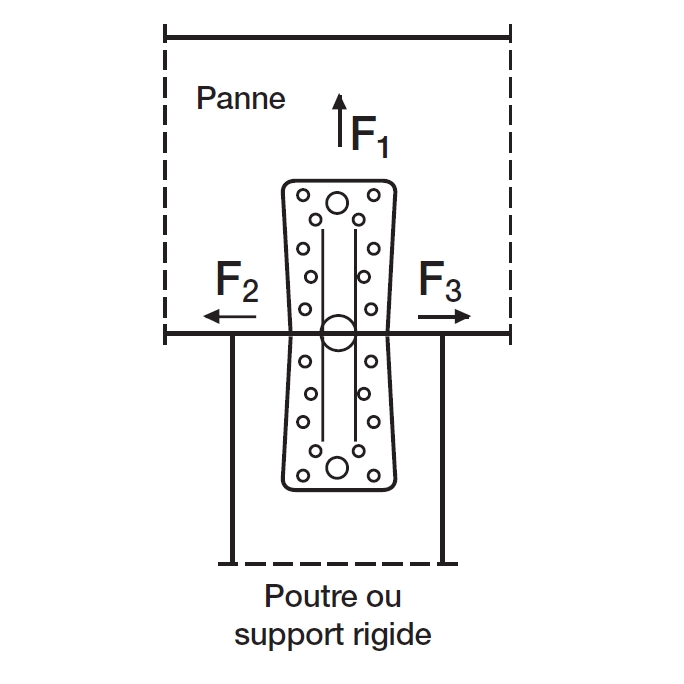

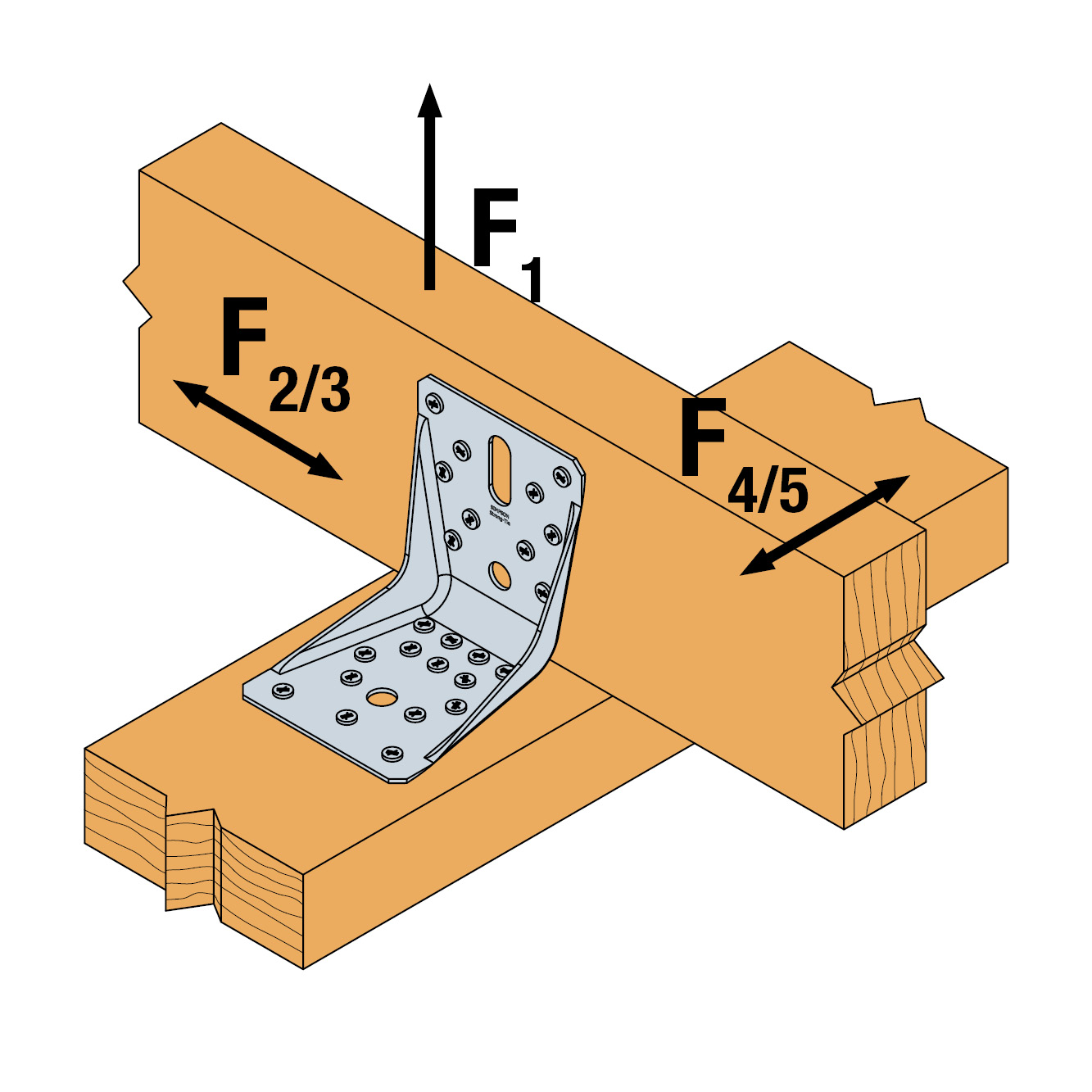

Pour la combinaison d'efforts la formule suivante doit être vérifiée :

$\backslash sqrt\{\backslash left\; (\; \backslash frac\; \{F\_\{1,d\}\}\; \{R\_\{1,d\}\}\; +\; \backslash frac\; \{F\_\{4/5,d\}\}\{R\_\{4/5,d\}\}\; \backslash right\; )^2\; +\; \backslash left\; (\; \backslash frac\{F\_\{2/3,d\}\}\{R\_\{2/3,d\}\}\; \backslash right\; )^2\}\; \backslash le\; 1$

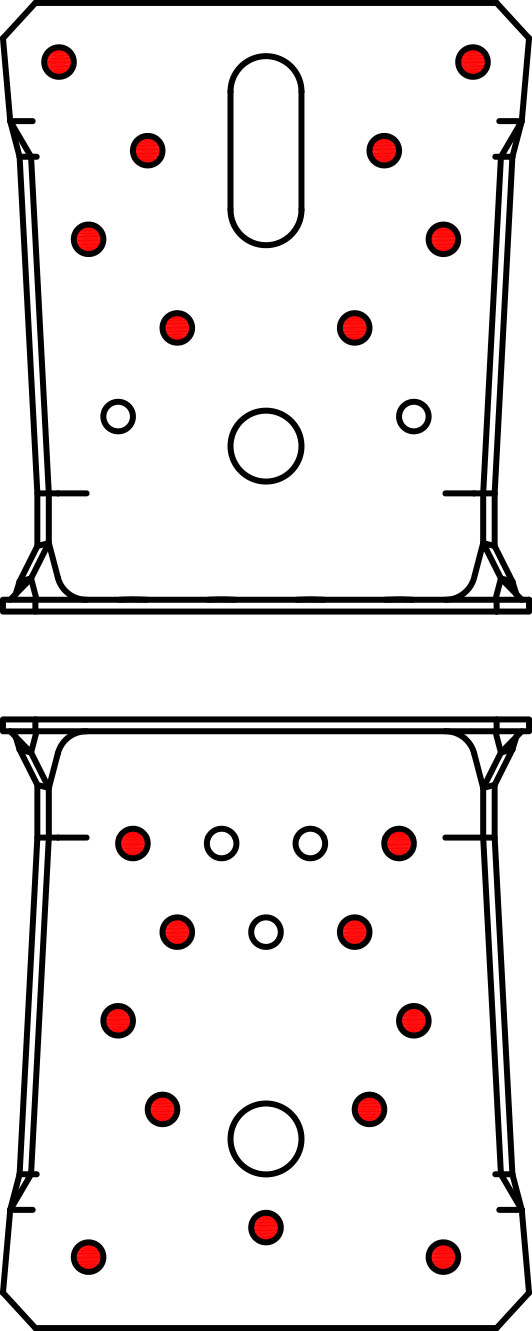

* Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l'aile A. Les valeurs varient en fonction du type de fixation utilisé

Referez vous à la gamme d'ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l'entraxe et des distances aux bords.

** Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, k_mod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

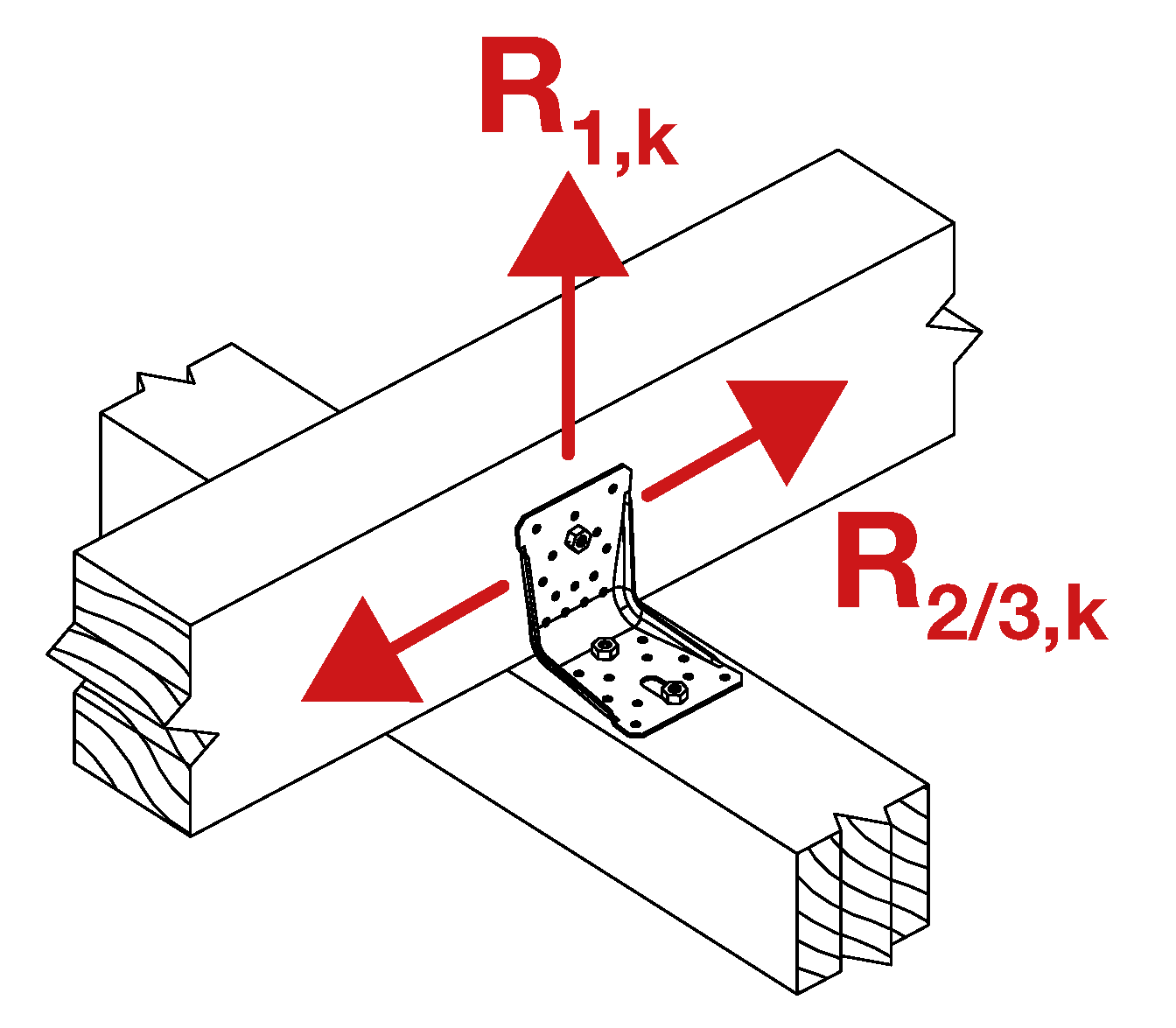

En cas de charges combinées, la formule suivante s'applique :

$\backslash sqrt\{\backslash left\; (\; \backslash frac\; \{F\_\{1,d\}\}\; \{R\_\{1,d\}\}\; +\; \backslash frac\; \{F\_\{4/5,d\}\}\{R\_\{4/5,d\}\}\; \backslash right\; )^2\; +\; \backslash left\; (\; \backslash frac\{F\_\{2/3,d\}\}\{R\_\{2/3,d\}\}\; \backslash right\; )^2\}\; \backslash le\; 1$

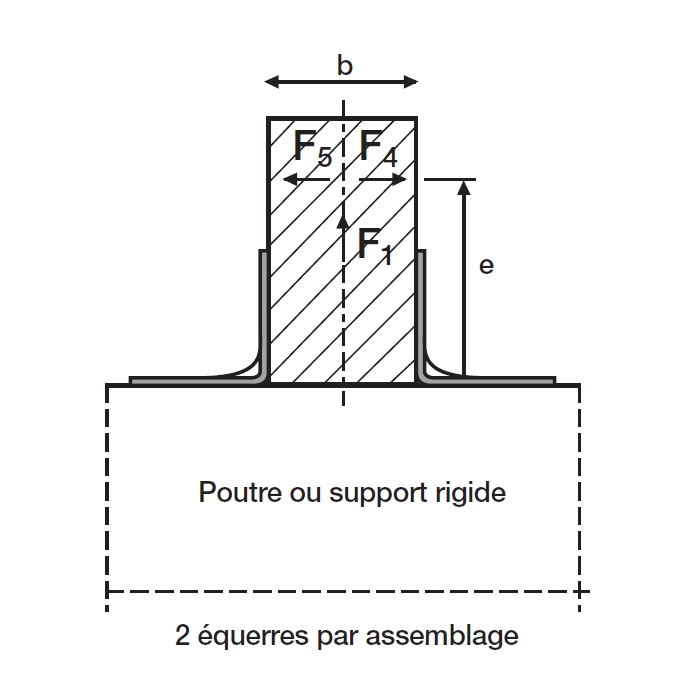

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

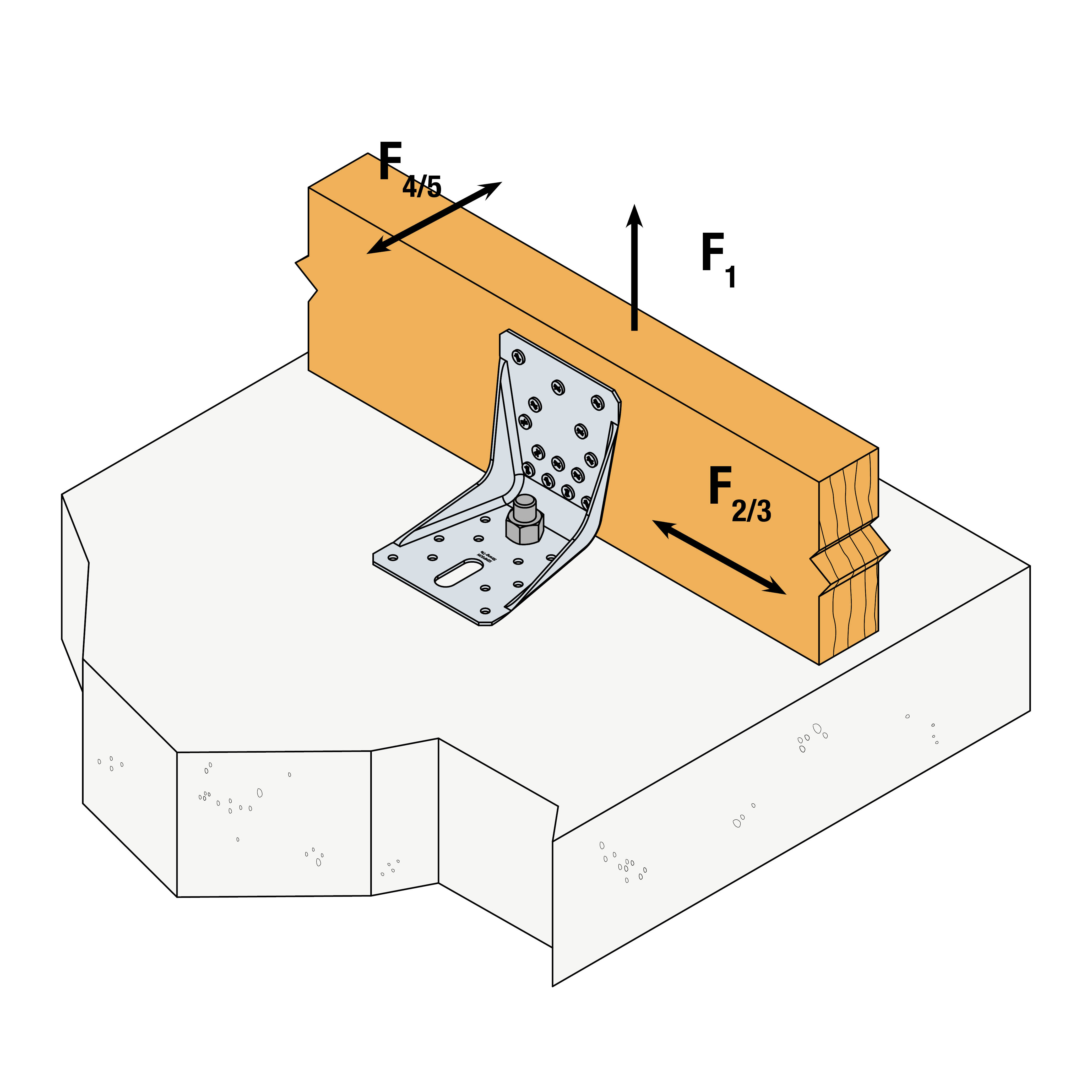

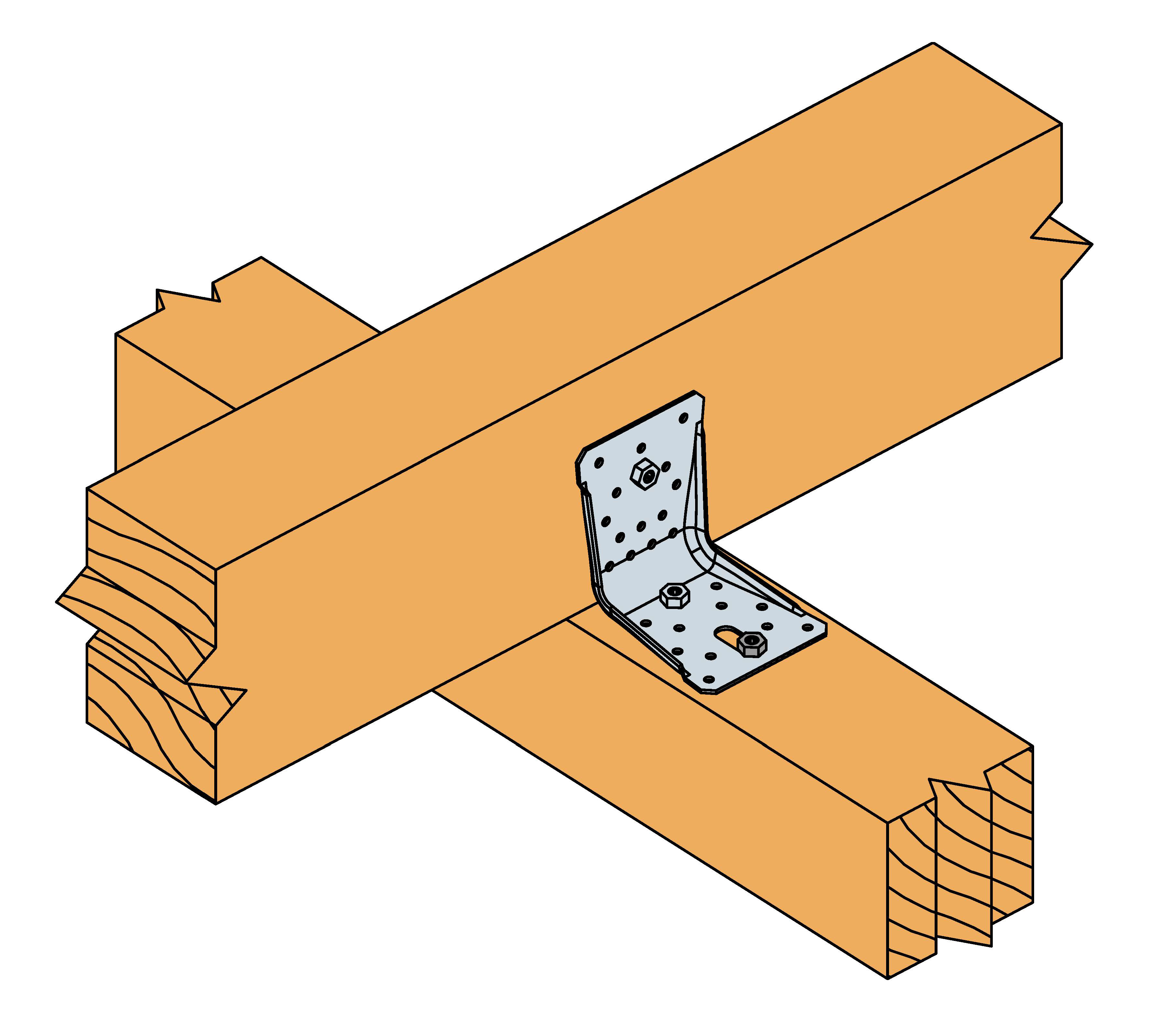

* Voir la gamme d'ancrage Simpson Strong-Tie pour trouver le produit adéquat. Les solutions d'ancrage typiques sont BOAXII, SET-XP, WA, AT-HP et dépendent du type de béton, l'entraxe et les distances aux bords.
