Equerre structurelle

L'équerre AG répond à des applications structurelles dans la charpente et la maison à ossature bois.

Fiche technique

Marquage CE

ETA

Classe service 2

Intérieur

Acier galvanisé Z275

EPD

Présentation

Images

Caractéristiques

Matière

Acier galvanisé S250GD + Z275 suivant NF EN 10346

Avantages

Grande rigidité,
Polyvalence d'applications...

Application

Support

Porteur : bois massif, lamellé collé, béton, acier...
Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

Fixation de fermettes,
Lisses et montants de bardage,
Ancrages de chevrons, consoles, chevêtres...

Discontinued Products

Variant Status Details

There are variants of this product family which have been discontinued and are out of production.

phased out (has Variants which were phased out)

Données techniques

Dimensions

Dimensions

Références	Dimensions [mm]				Perçages Aile A			Perçages Aile B			Box Quantity	Poids [kg]
Références	A	B	C	t	Ø5	Ø8,5	Ø11	Ø5	Ø8,5	Ø11	Box Quantity	Poids [kg]
AG40312	119	91	40	3	10	1	2	6	1	1	100	0.18

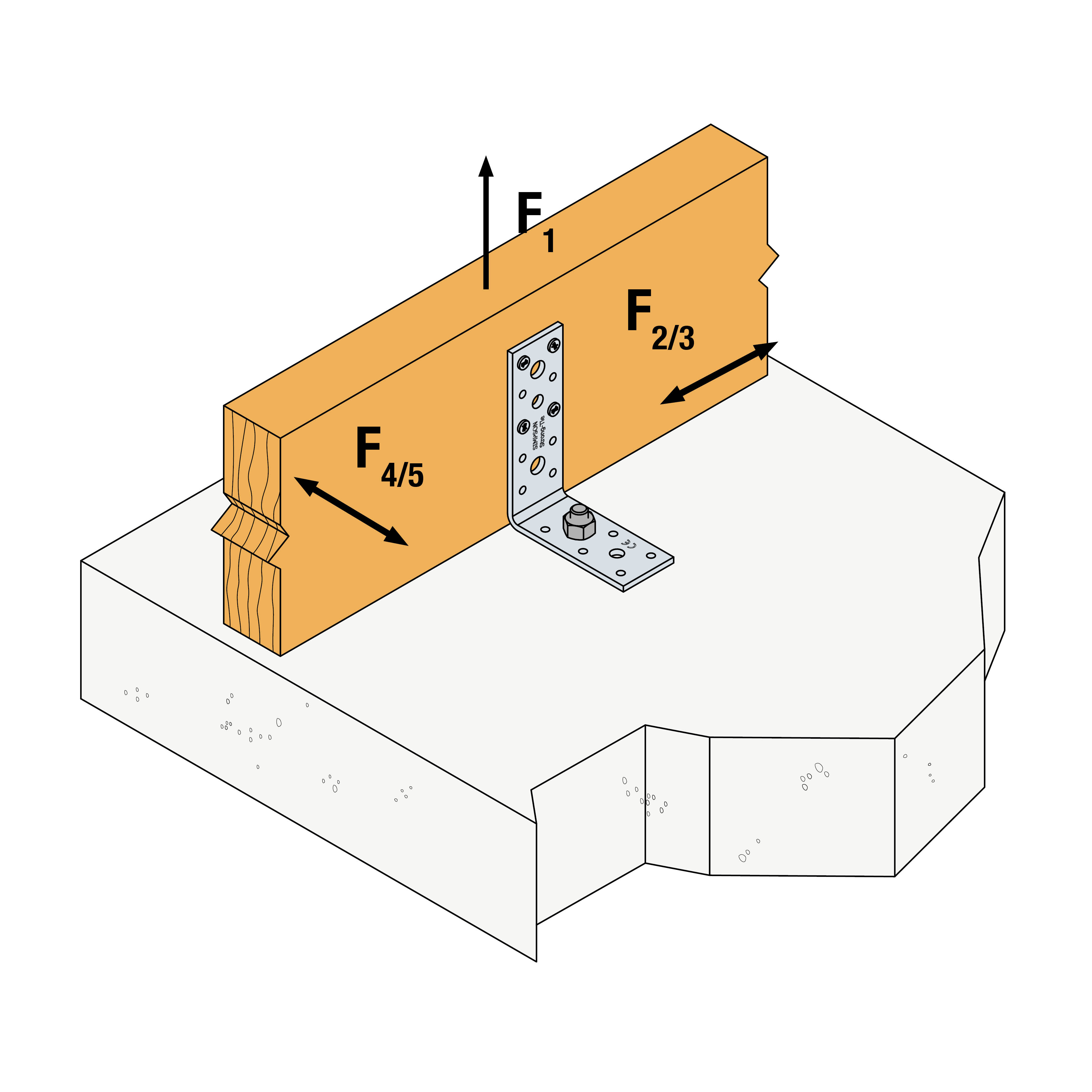

Valeurs Caractéristiques - Bois sur bois

Références	Fixations		Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
	Aile A	Aile B	R_1.k		R_2.k = R_3.k		R_4.k= R_5,k
	Qté	Qté	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50	CNA4.0x35	CNA4.0x50
AG40312	4	4	2.5	4.3	3	4.3	1.1	1.6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

Pointes annelées CNA Ø4.0x35 ou Ø4.0x50 mm
Vis CSA Ø5.0x35 ou CSA Ø5.0x40
Boulons

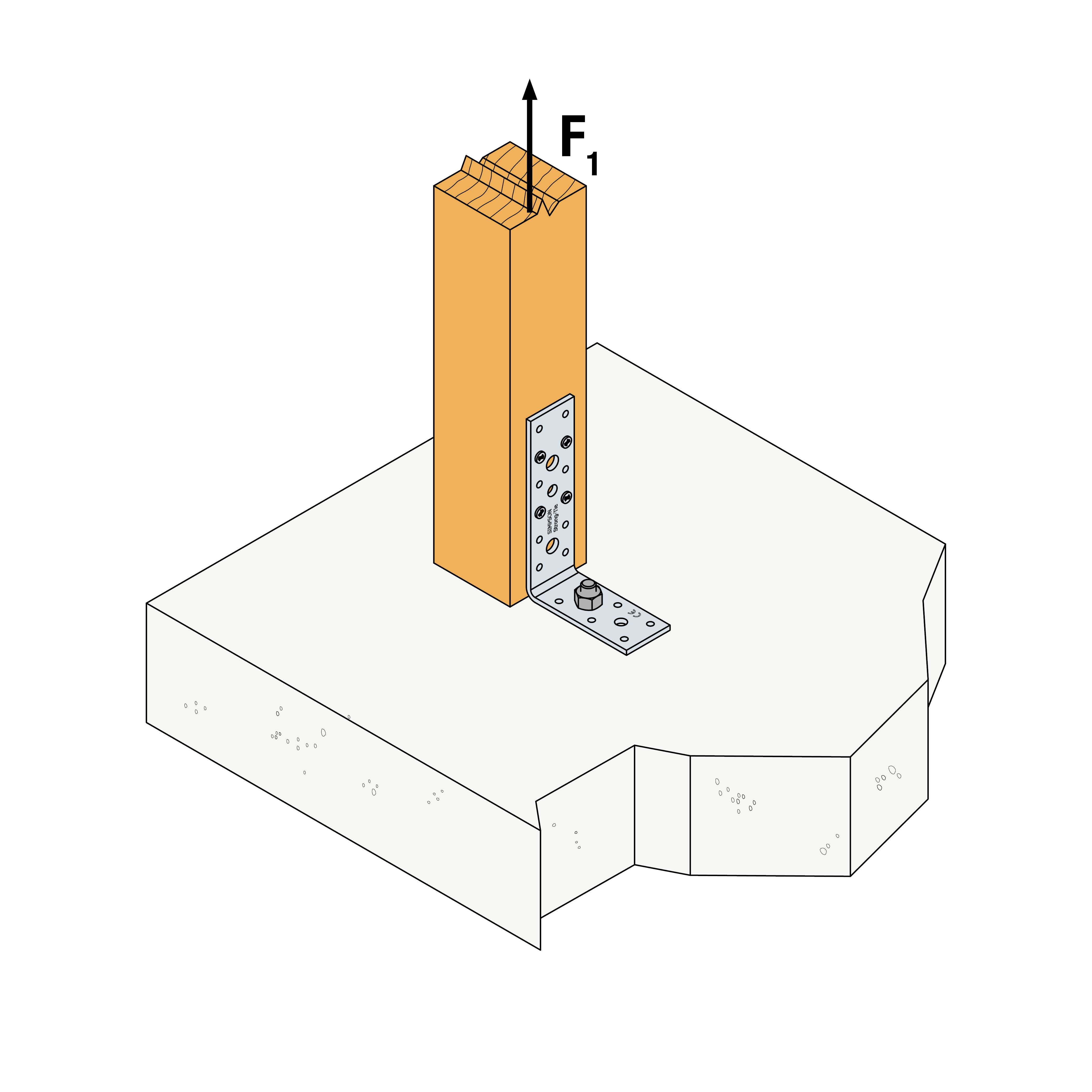

Sur béton :
Support béton :

Cheville mécanique : goujon FM753 EVO Ø8 ou Ø10 suivant le perçage utilisé
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25

Support maçonnerie creuse :

Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M10-120/25 + tamis SH M16-130

Sur acier :

Boulons Ø10 mm.

Installation

Approcher l’élément à fixer du support,
Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.
