MF

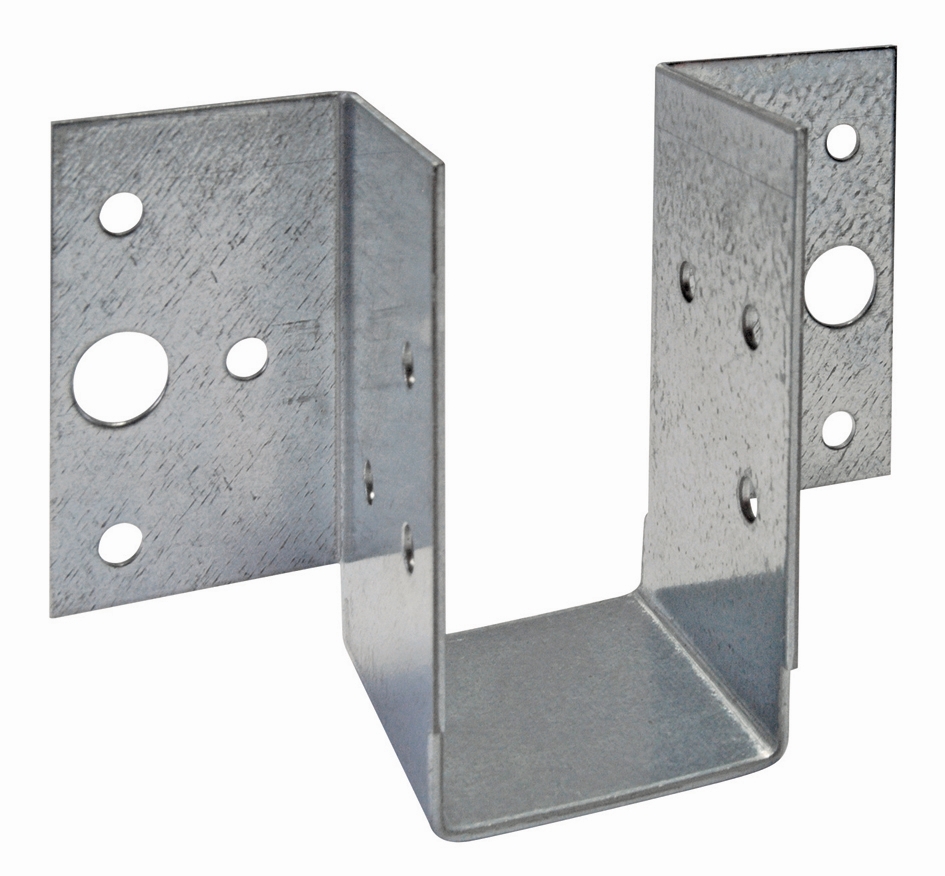

Mini fixe panne

Le mini fixe panne MF est idéal pour la réalisation de planchers légers, de faux plafonds, de structures verticales, de terrasses.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

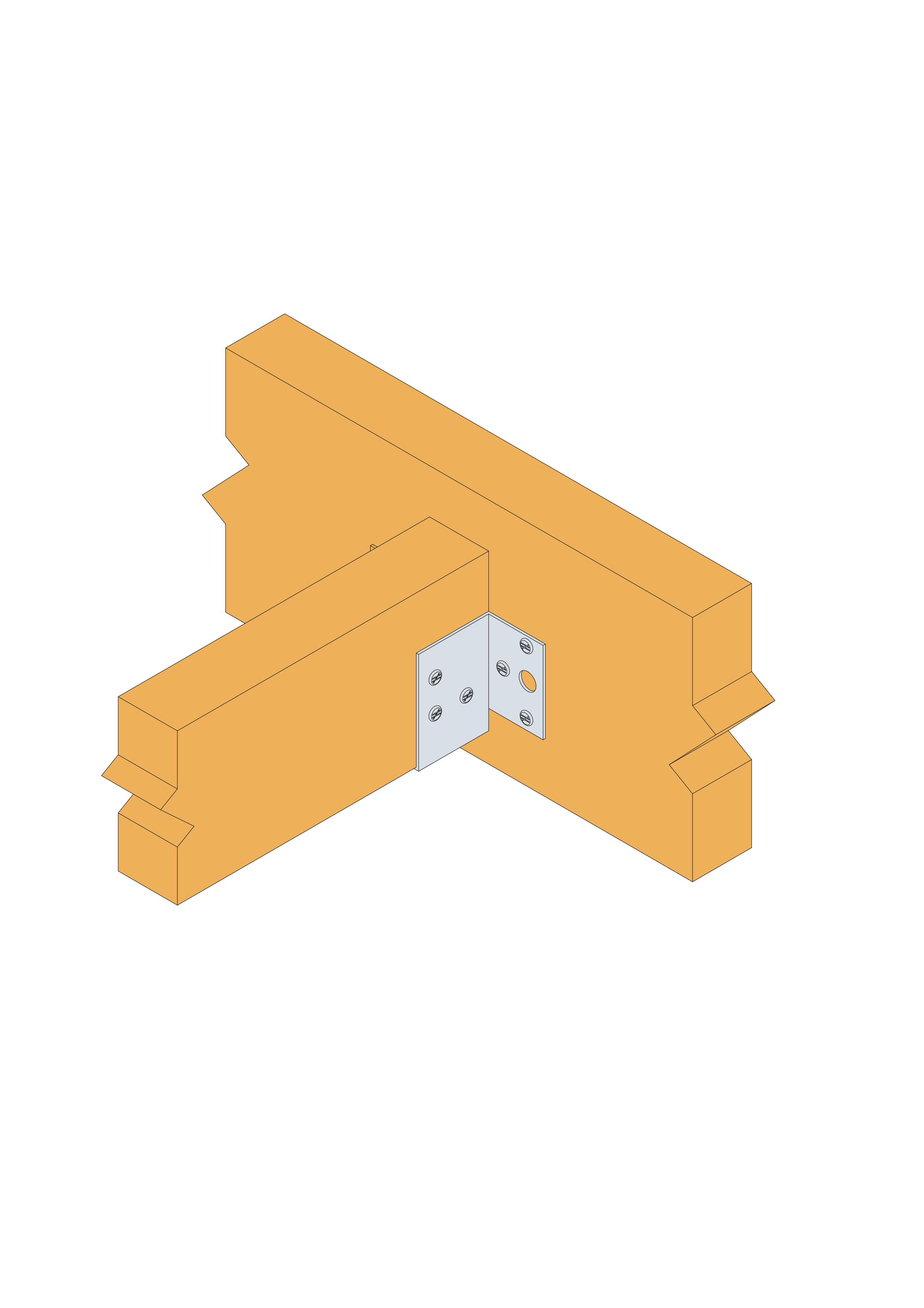

Fixation de pannes sur support bois

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Epaisseur 1,5 mm.

Avantages

  • Encombrement faible,
  • Adapté aux petites sections,
  • Largeurs au choix selon les plages indiquées...

Application

Support

  • Porteur : bois massif, bois composite, bois lamellé-collé
  • Porté : bois massif, bois composite, bois lamellé-collé

Domaines d'utilisation

  • Solivettes,
  • Pannes,
  • Faux plafonds, planchers, terrasses,
  • Greniers,
  • Etagères de garage...

Données techniques

Dimensions

Dimensions

Références Dimensions poutre [mm] Dimensions [mm] Perçages sur porteur Perçages sur porté
Hauteur A B C D F t Ø5 Ø11 Ø5
Min. Max.
MF165/38/1.564953863.5453546.51.5626
MF180/38/1.5711073871453546.51.5626
MF200/38/1.5811223881453546.51.5826
MF165/50/1.558865057.5453546.51.5626
MF180/50/1.565985065453546.51.5626
MF200/50/1.5751135075453546.51.5826
MF180/60/1.560906060453546.51.5626
MF200/60/1.5701056070453546.51.5826

Valeurs Caractéristiques - Solive sur poutre - Clouage total

Références Fixations Valeurs caractéristiques - Bois C24 [kN]
Porteur Porté R1.k R2.k
Qté Qté CNA4,0x35 CNA4,0x50 CNA4,0x35 CNA4,0x50
MF165/38/1.5665.3-3.7-
MF180/38/1.5665.3-3.7-
MF200/38/1.5866.9-3.7-
MF165/50/1.5664.6-3.7-
MF180/50/1.5664.6-3.7-
MF200/50/1.5866.3-3.7-
MF180/60/1.56646.23.74.9
MF200/60/1.5865.78.63.74.9

-

Installation

Montage

Fixations

Sur porté :

  • Pointes annelées CNA Ø4,0 x 35 ou CNA Ø4,0 x 50 mm,
  • Vis CSA Ø5,0x35 ou CSA Ø5,0x40.

Sur porteur :
Support bois :

  • Pointes annelées CNA Ø4,0 x 35 ou CNA Ø4,0 x 50 mm
  • Vis CSA Ø5,0x35 ou CSA Ø5,0x40mm.

Support béton :

  • Ancrage mécanique : WA M10-78/5
  • Ancrage chimique : LMAS M10-120/25 avec résine AT-HP

Support métal :

  • Boulons Ø10 mm

Installation

Sur Bois :

  1. Tracer l’emplacement de la poutre portée sur le porteur,
  2. Présenter le sabot et préfixer les ailes de chaque côté,
  3. Ajuster le sabot par rapport aux tracés : le sabot doit être légèrement plus ouvert en haut que en bas pour faciliter l’installation de la poutre portée,
  4. Finaliser la fixation sur chaque aile,
  5. Présenter la poutre portée dans le sabot et la fixer en clouage partiel ou total.
