Vis pour connecteurs - Finition noire

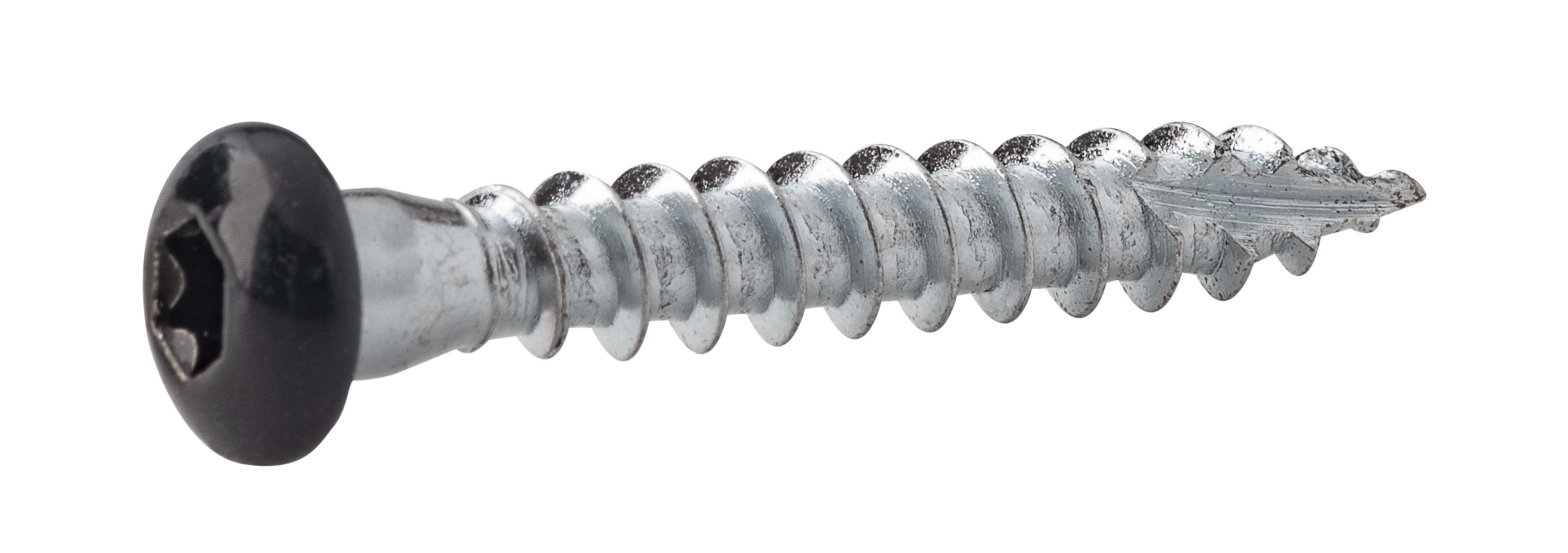

Les vis CSA5,0x35PB ont été étudiées pour la mise en oeuvre discrète des équerres et des connecteurs en finition noire. Leur tête conique assure un contact complet avec le connecteur. L'empreinte étoile permet de maintenir la vis lors du montage.

Fiche technique

Marquage CE

ETA

Acier électrozingué 12µm

Acier RAL 9005

Présentation

Images

Caractéristiques

Matière

Acier S235JR suivant NF EN 10025,
Finition électrozinguée suivant ISO 2081,
Finition de la tête en peinture de poudre Polyester Architecture RAL9005.

Avantages

Finition noire : grande discrétion avec les connecteurs noirs,
Haute résistance à l‘arrachement,
Forme conique sous la tête : contact total de la pointe avec le perçage Ø5,
Filetage spécifique au bois : pénétration facile et pas de fendage du bois,
Embout T20,
Testée et certifiée pour une utilisation avec une large gamme de connecteurs et de pieds de poteaux,
Protection supérieure contre la corrosion.

Application

Support

Porteur : bois massif, bois composite, bois lamellé-collé,
Porté : bois massif, bois composite, bois lamellé-collé.

Domaines d'utilisation

Sabots de charpente noirs type SAEPB,
Equerres d'assemblage noires type ABR100PB et EA444/2PB, ...

Données techniques

Dimensions

Dimensions et caractéristiques

Références	Dimensions [mm]						Valeurs Caractéristiques - Bois C24 [kN]

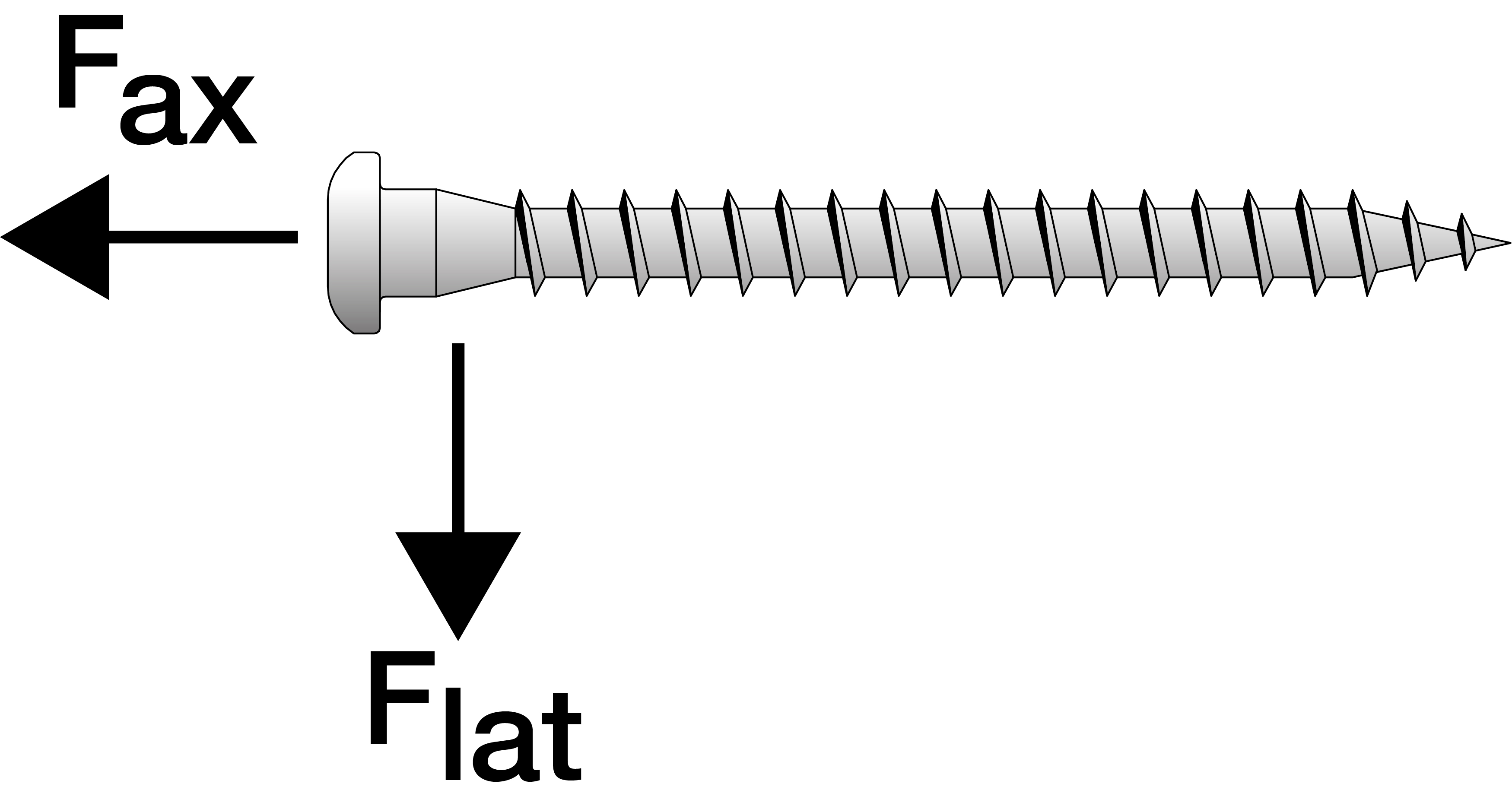

Références	d	l	d_h	d₁	l_g	Embout	R_lat.k	R_ax.k

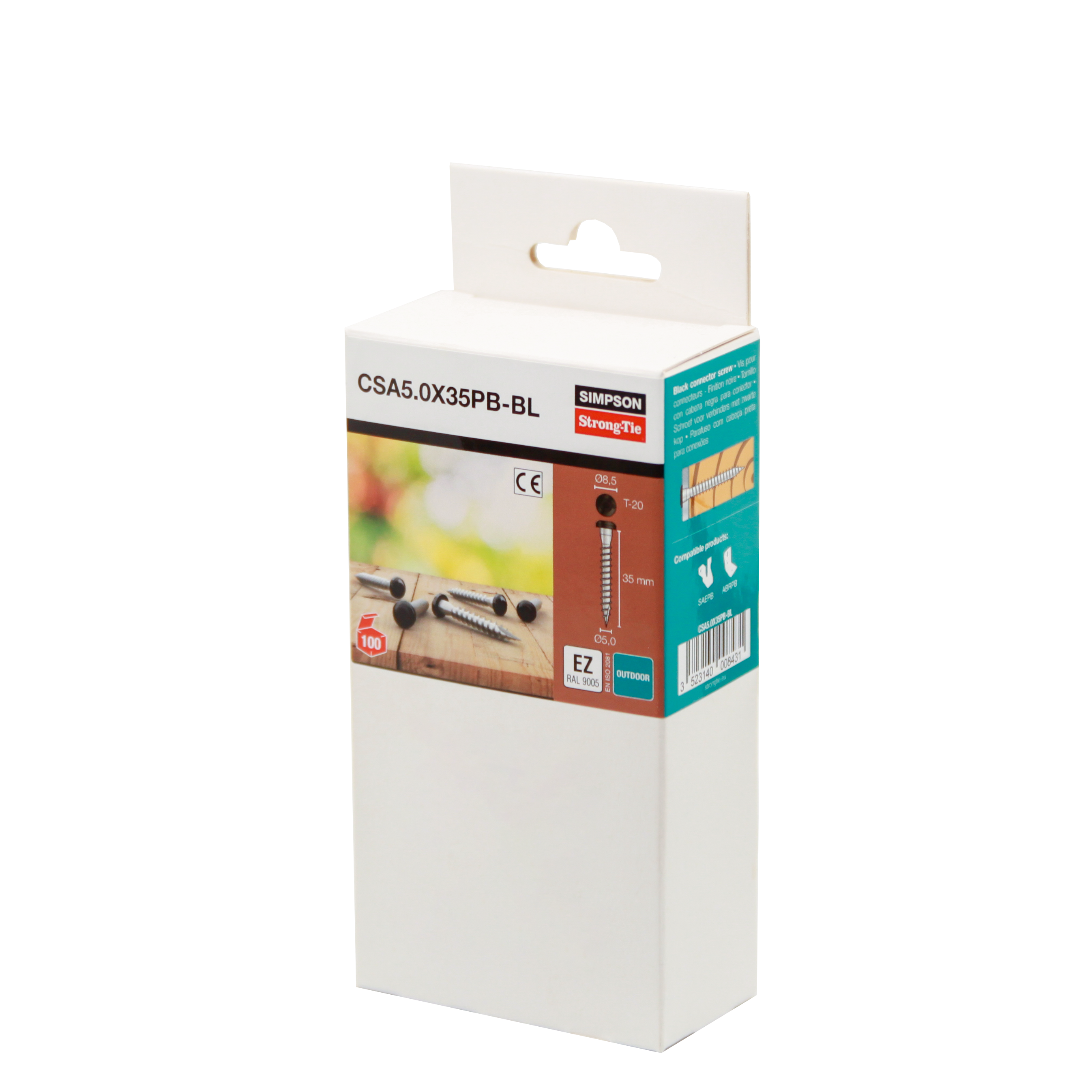

CSA5.0X35PB-BL	4.9	35	8.3	3.2	29	T-20	2	2.1
CSA5.0x35PB-BL OBSO	4.9	35	8.3	3.2	29	T-20	2	2.1

Valeurs caractéristiques données pour un bois de classe C24 et une épaisseur d'acier de 2 mm. Pour déterminer la résistance des vis dans d'autres conditions de classe de bois et d'épaisseur d'acier, référez-vous à notre ETE-04/0013.
