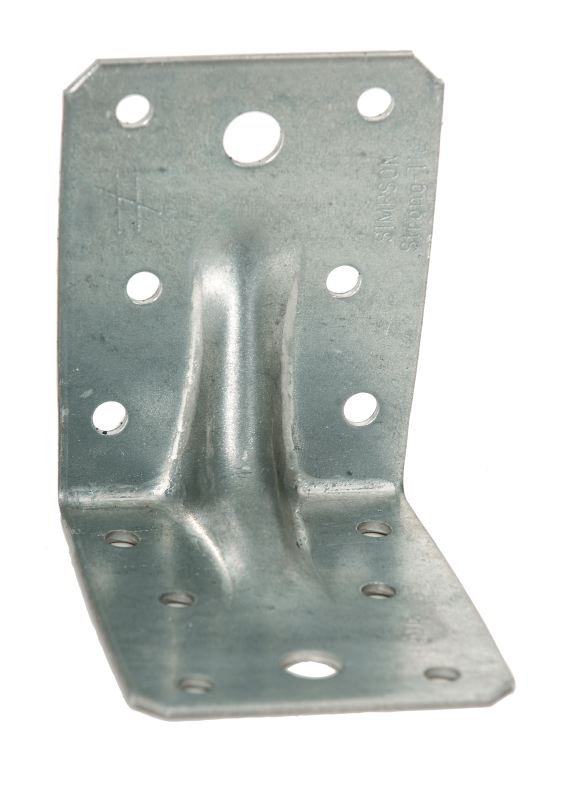

EB/7070

Equerre structurelle

Les équerres renforcées EB/7070 répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Marquage CE
ETA
Classe service 2
Intérieur
Acier galvanisé Z275

Présentation

Images

Caractéristiques

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 2 mm

Avantages

  • Grande rigidité,
  • Polyvalence d'applications...

Application

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d'utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres...

Données techniques

Dimensions

Dimensions

Table "Dimensions" cannot be displayed : no references available.

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

Table "Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres" cannot be displayed : no references available.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerre

Table "Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerre" cannot be displayed : no references available.

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-06/0106.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Installation

Montage

Fixations

Sur bois :

  • Pointes annelées CNA Ø4.0x35, Ø4.0x40, Ø4.0x50 ou Ø4.0x60 mm
  • Vis CSA Ø5.0x35, Ø5.0x40 ou Ø5.0x50 mm
  • Boulons Ø8 mm
  • Tirefonds Ø8 mm

Sur béton :

Support béton plein :

  • Cheville mécanique : goujon WA M8-68/5
  • Ancrage chimique : résine AT-HP + tige filetée LMAS M8-95/20

Support maçonnerie creuse :

  • Ancrage chimique : résine AT-HP ou POLY-GP + tige filetée LMAS M8-95/20 + tamis SH 16x85.

Sur acier :

  • Boulons

Installation

  1. Approcher l’élément à fixer du support,
  2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées,
  3. Si le support est en bois, l’équerre est aussi pointée ou vissée sur celui-ci,
  4. Si le support est en béton, fixer l’équerre en respectant les préconisations de pose de l’ancrage choisi.

Technical Notes

Informations techniques

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance «f» entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance «e» entre la base de l’équerre et le point d’application de la charge.
  • Pour consulter les charges correspondantes, contactez-nous.

Seuls les efforts F1, F2 et F3 pour des assemblages à 2 équerres sont présents sur cette fiche.
Pour plus d’information, contactez-nous.

Certification

Déclaration de performance (DoP)

Agrément technique (ATE)

eta-06-0106.pdf (13.43 MB)
