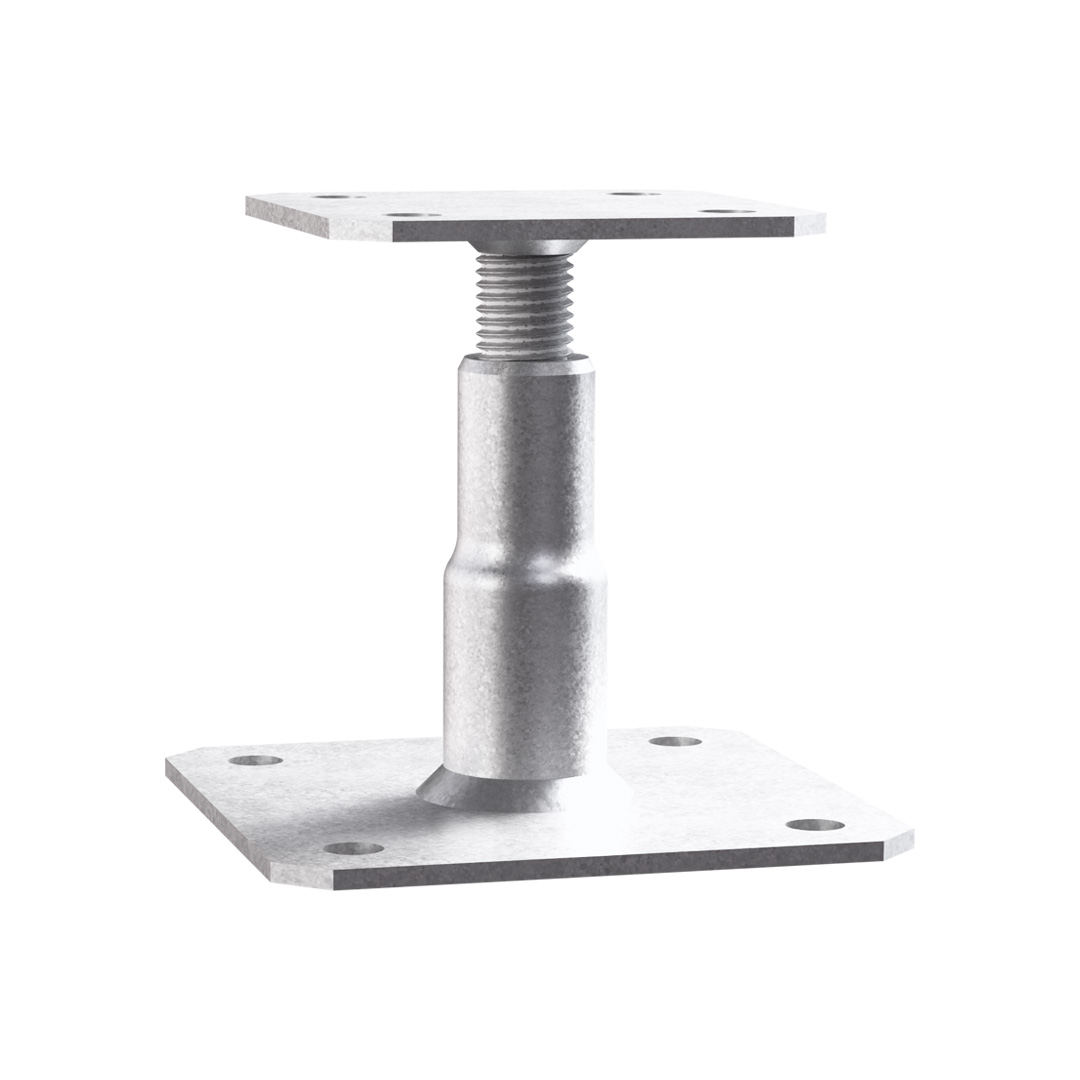

APB100/150
Pied de poteau réglable
Ce modèle de pied de poteau est réglable en hauteur. Simple et rapide à installer, il peut être réglé sur le chantier.
Marquage CE
ETA
Classe service 2
Acier électrozingué
EPD
Présentation
Images
Caractéristiques
Application
Données techniques
Dimensions
Dimensions
| Références | Dimensions [mm] | Perçages platine haute | Perçages platine basse | Poids [kg] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | D | E | F | G | t | Ø12 | Ø12 | ||
| APB100/150 | 100 | 100 | 130 | 130 | 100-150 | 20 | 4 | 4 | 4 | 1.2 |
Valeurs Caractéristiques - Bois sur béton
| Références | Fixations | Valeurs Caractéristiques - Bois C24 [kN] | ||||
|---|---|---|---|---|---|---|
| Sur poteau | Sur béton | R1,k | R1,k* | |||
| Qté | Type | Qté | Type | |||
| APB100/150 | 4 | Ø10 | 4 | Ø10 ** | 58/kmod^0,5 | 64.8 |
* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (charge moyen terme et classe de service 2, kmod = 0,8 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.
** Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.
Installation
Montage
Concrete pad size WxLxD as advised in notes above
