Connecteurs et fixations Simpson Strong-Tie
Pieds de poteaux
PLPP180

Platine optionnelle pour pied de poteau

La platine PLPP180 est une platine optionnelle, compatible avec nos pieds de poteaux. Celle-ci est préconisée lorsque le poteau bois est de section supérieure à 220 x 220 mm (selon DTU31.1).

Fiche technique
Marquage CE
ETA
Classe service 3
Exterieur
Acier galvanisé
EPD

Présentation

Images


Caractéristiques

Matière

  • Acier S235JR suivant NF EN 10025,
  • Galvanisé à chaud suivant NF EN ISO 1461,
  • Épaisseur : 4 mm.

Avantages

  • Permet d'augmenter l'assise des pieds de poteaux pour poteaux larges,
  • Permet de conserver les performances des pieds de poteaux, même dans le cas de poteaux de fortes sections.

Application

Domaines d'utilisation

  • Préconisé pour des sections de poteaux de 220 x 220 mm minimum (selon DTU31.1),
  • Compatible avec les pieds de poteaux suivants : PPA100, PPA150, APB100/150, PPRC.

Support

  • Porteur : pieds de poteaux Simpson,
  • Porté : bois massif, bois composite, bois lamellé-collé.

Données techniques

Dimensions


Dimensions

Références Dimensions [mm] Perçages Poids [kg]
A B t Ø12 Ø25,5
PLPP1801801804811

Installation

Montage

Fixations

  • 8 tirefonds LAG Ø10x80 ou SSH Ø10x80.

Installation

  1. Monter la platine sur le poteau à l'aide de 4 tirefonds LAG Ø10x80 ou SSH Ø10x80 dans les perçages extérieurs.
  2. Fixer le pied de poteau au poteau à l'aide de 4 tirefonds LAG Ø10x80 ou SSH Ø10x80, en passant à travers la platine précédemment fixée.

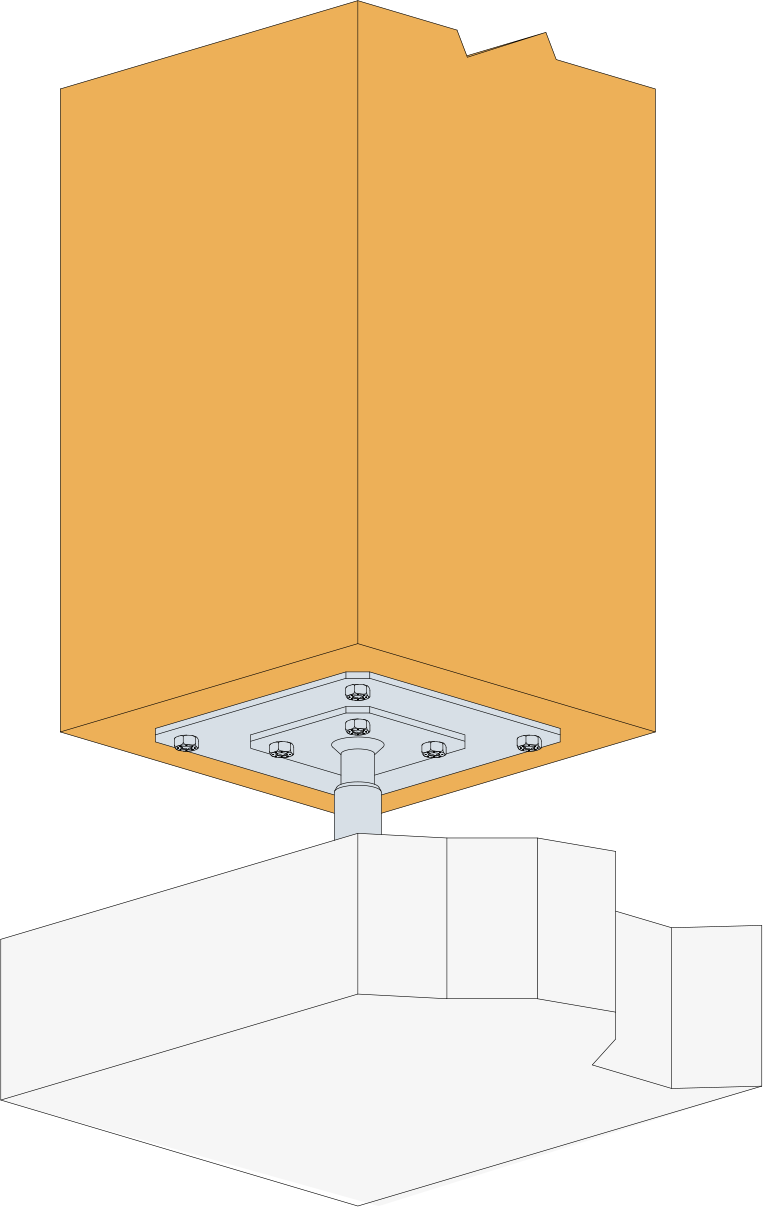

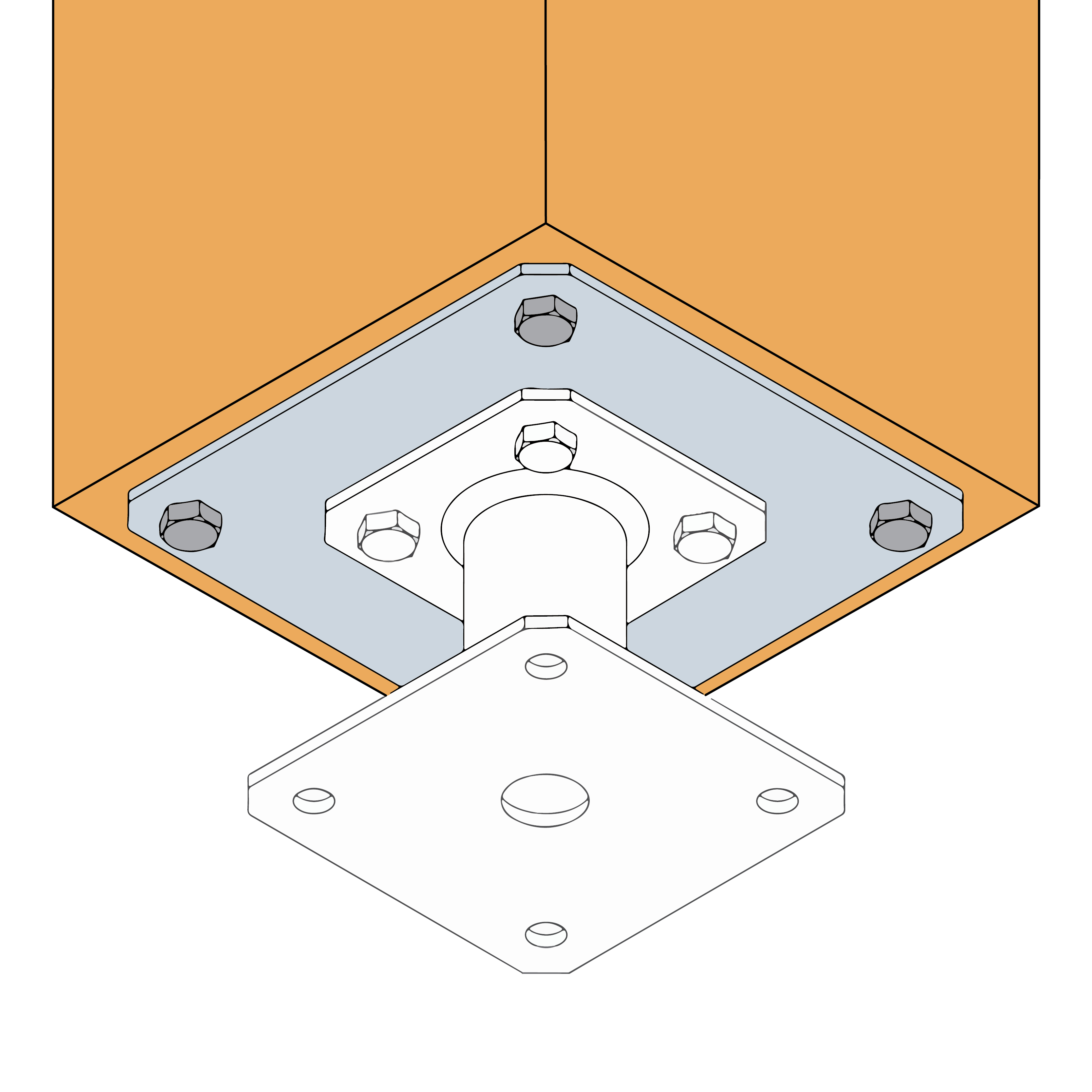

Positionnement de la platine additionnelle PLPP180 en sous face de poteau

Certification

Déclaration de performance (DoP)

fr-dop-e07-0285-08-s-2.pdf (343.81 KB)
fr-dop-e07-0285-07.pdf (102.58 KB)
fr-dop-e07-0285-06.pdf (100.86 KB)
fr-dop-e07-0285-issue-5.pdf (100.75 KB)
fr-dop-e07-0285-issue-4.pdf (105.49 KB)
fr-dop-e07-0285-issue-2.pdf (69.26 KB)
fe658288103b0530933f3e12fa78ce0470b28cfc.pdf (77.82 KB)

Agrément technique (ATE)

eta-07-0285-2025-11-19.pdf (9.05 MB)
eta-07-0285-2021-12-09.pdf (8.11 MB)
eta070285-sst-pb-hd-r6-2018.pdf (8.84 MB)
