PPRC

Pied de poteau réglable

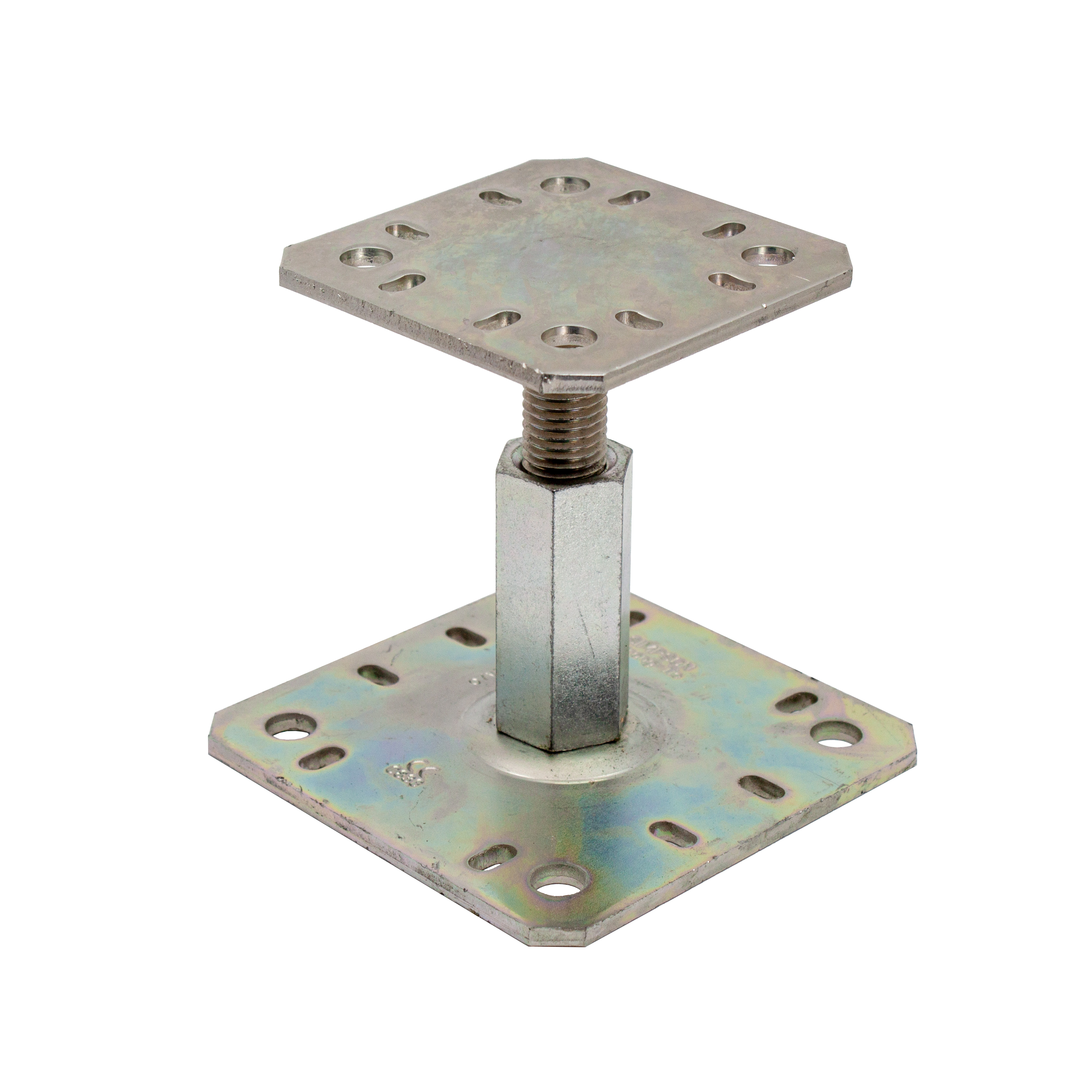

Les pieds de poteau PPRC sont réglables en hauteur. Simples et rapides à installer, ils peuvent être réglés sur le chantier.

Fiche technique

Marquage CE

ETA

Classe service 2

Acier électrozingué

EPD

Présentation

Images

Caractéristiques

Matière

Acier S235 JR suivant la norme NF EN 10025,
Finition électrozinguée suivant NF EN ISO 2081,
Épaisseur 5 mm.

Avantages

Peut être réglé après la pose,
Ne nécessite aucun usinage du poteau.

Application

Support

Porteur : béton, bois massif, bois lamellé-collé, ...
Porté : bois massif, bois composite, bois lamellé-collé, ...

Domaines d'utilisation

Poteaux de auvent,
Pergola,
Véranda, ...

Il conviendra de s'assurer que le pied de poteau ne soit pas soumis à une athmosphère corrosive ou un agent corrosif (sel, stagnation d'eau, détergeant...)

Données techniques

Dimensions

Dimensions

Références	Timber Post Size [mm]	Dimensions [mm]							Perçages platine haute		Perçages platine basse		Poids [kg]
Références	Timber Post Size [mm]	A	B	D	E	F	G	t	Ø12	Oblongs Ø6x12	Ø12	Oblongs Ø6x12	Poids [kg]
PPRC	100x100 to 200x200	100	100	130	130	100 - 150	30	5	4	8	4	8	1.4

Valeurs Caractéristiques - Bois sur béton

Références	Fixations				Valeurs Caractéristiques - Bois C24 [kN]
	Sur poteau		Sur béton		R_1,k
	Qté	Type	Qté	Type	R_1,k
PPRC	4	Ø10	4	Ø10*	51.1 / kmod^0.5

* Référez-vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

Valeurs Caractéristiques simplifiées - Bois sur béton

Références	Fixations				Valeurs caractéristiques simplifiées - Bois C24 [kN]
	Sur poteau		Sur béton		R_1,k**
	Qté	Type	Qté	Type	R_1,k**
PPRC	4	Ø10	4	Ø10*	57.1

* Référez vous à la gamme d'ancrage Simpson Strong-Tie pour sélectionner l'ancrage adapté. Les solutions standards sont à choisir en fonction du support (béton, maçonnerie...) de l'entraxe et des distances aux bords.

**Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 2, k_mod = 0,8 suivant EC5 (EN1995)). Pour d'autres durées de chargement et classes de service, veuillez vous reférer à l'ETE-07/0285.

Installation

Montage

Fixations

Sur poteau bois :

Tirefonds LAG Ø10x80.
Vis SSH Ø10 x 80 mm

Sur béton :

Cheville mécanique : goujon FM 753 EVO M10x78/5 ou alternative FM-753 M10x75/5 3DG (revêtement adapté pour un usage en extérieur),
Ancrage chimique : résine AT-HP + tige filetée LMAS M10-120/25.

Installation

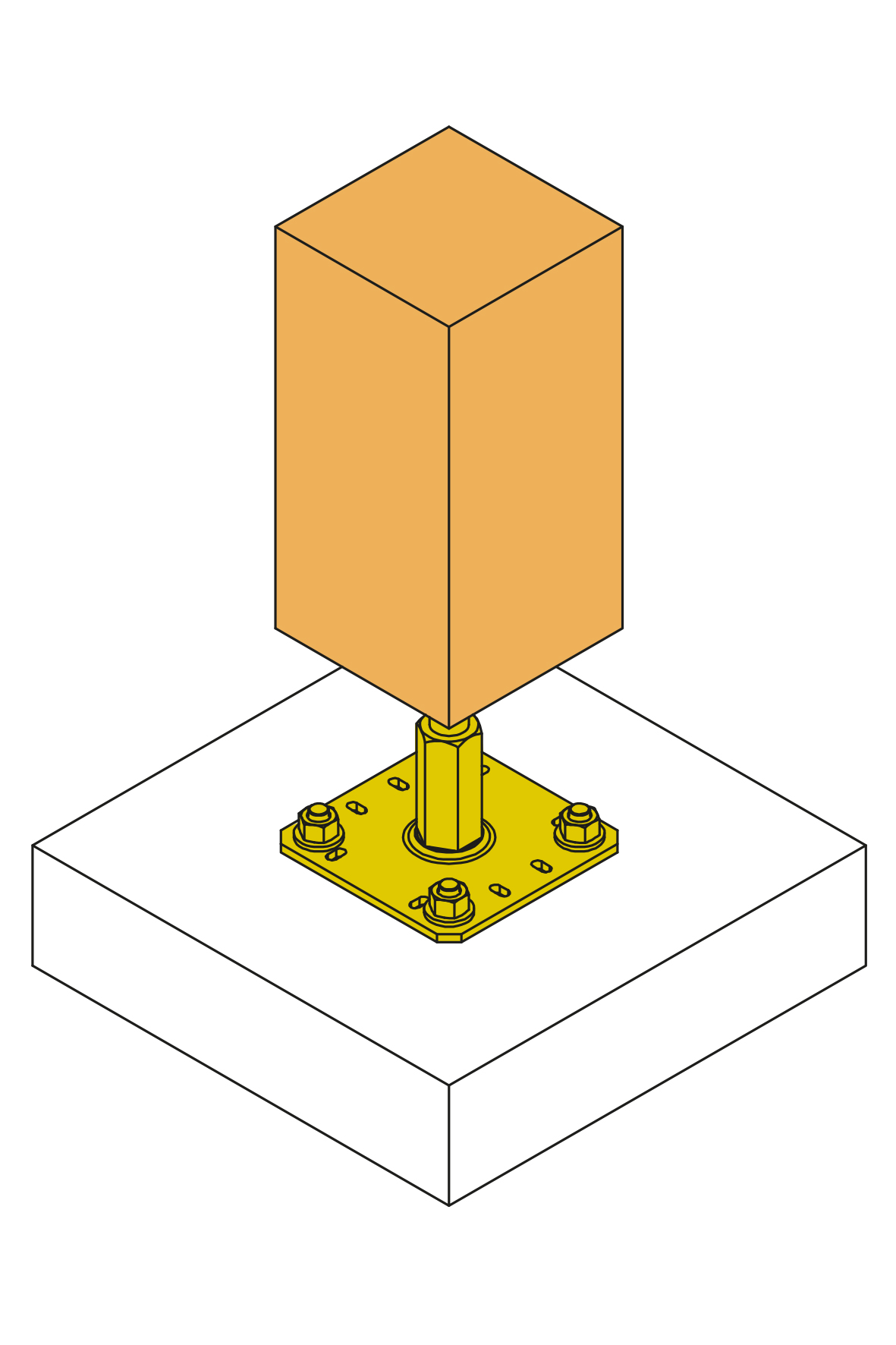

Partie haute :

Placer la platine supérieure du pied de poteau sous le poteau.
Fixer cette platine au poteau à l’aide de tirefonds LAG ou SSH (pré-perçage nécessaire).

Partie basse :

Positionner le poteau verticalement dans la structure.
Identifier la position des ancrages au sol sur le support.
Percer le support verticalement, au diamètre et à la profondeur préconisés pour les fixations choisies.
Fixer la platine inférieure au sol à l’aide d'ancrages adaptés.
